تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: M2020MM
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 20 يوم عمل
القدرة على العرض: 10 قطعة + 20 يوم عمل
نظام الإضاءة: |
مصباح LED |
البرمجيات: |
برنامج AOI |
التطبيق: |
الفحص البصري الآلي |
القرار: |
10 ميكرون |
الأبعاد: |
1200 مم × 800 مم × 1500 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
النموذج: |
اختبار |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
سرعة التفتيش: |
حتى 60 سم2/ثانية |
الوظيفة: |
اكتشاف وتفتيش العيوب على لوحات الدوائر المطبوعة |
نظام التشغيل: |
شبابيك |
نظام الإضاءة: |
مصباح LED |
البرمجيات: |
برنامج AOI |
التطبيق: |
الفحص البصري الآلي |
القرار: |
10 ميكرون |
الأبعاد: |
1200 مم × 800 مم × 1500 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
النموذج: |
اختبار |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
سرعة التفتيش: |
حتى 60 سم2/ثانية |
الوظيفة: |
اكتشاف وتفتيش العيوب على لوحات الدوائر المطبوعة |
نظام التشغيل: |
شبابيك |

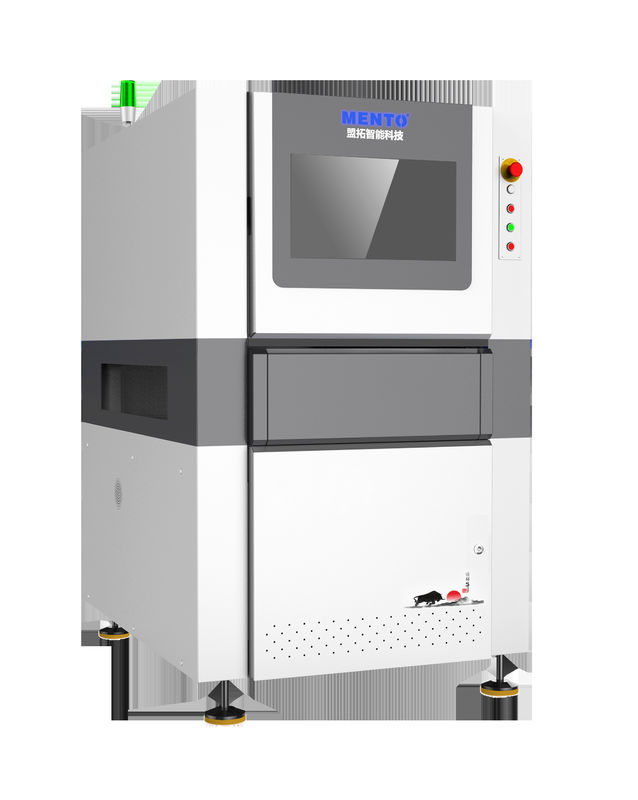

سلسلة M20M ميني LED PCBعلبةالقياس
| النموذج | M2020MM | |
| قدرة الكشف | عناصر التفتيش | أقراص PCB مصغرة علبةالقياس |
| طريقة التفتيش | المعايرة العالمية، محاذاة منصة العالمية | |
| النظام البصري | الكاميرا | 20MP |
| العدسة المتجهة | عدسة ثنائية مركزية عالية الدقة | |
| القرار | 4um (2.4um ~ 5um اختياري) | |
| مصدر الضوء | RGB ((يمكن تخصيصه) | |
| الكفاءة | الكشف عن أربعة جوانب 20s / قطعة | |
| تكوين الحاسوب | البنك المركزي | وحدة المعالجة المركزية: Intelli7، ذاكرة الوصول العشوائي:DDR4-32G، وحدة المعالجة المركزية:GTX1660-6GB، وحدة القيادة القوية: 250G، وحدة القيادة القوية: 2T |
| الشاشة | 22 "LED | |
| نظام التشغيل | أوبونتو | |
| أداء الكشف | سمك PCB | 1~5 ملم |
| الحد الأقصى للارتفاع المسموح به للمكون | 20 ملم أعلى، 30 ملم أسفل (يمكن تخصيص ارتفاع خاص) | |
| القيادة | محرك خطي + حاكم شبكة | |
| سرعة الحركة | الحد الأقصى: 600 ملم/ثانية | |
| ارتفاع الأجهزة اللاصقة لـ PCB | 900+20mm ((من الأرضية إلى سطح الأجهزة) | |
| المعلمات | حجم PCB | الحد الأقصى: 300mmx250mm |
| إمدادات الطاقة | AC220V/50Hz/2000W | |
| الأبعاد | W1330xD1360xH1650mm (باستثناء ضوء الإنذار) | |
| الوزن | 1600 كجم | |
| متطلبات ضغط الهواء | ≥0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40 درجة مئوية، RH 25~80٪ ((لا تجمد) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية / اتصالات البيانات مع المثبط | |
قياس الستار/فحص الستار/طابعة معجون اللحام/SPI/مربط الغليان/AOI قبل إعادة التدفق/أفران إعادة التدفق/AOI بعد إعادة التدفق /
فحص الإشعاع / فحص الكولويدي / علامة الليزر / إعادة العمل
تصميم المنصة العلمية
المحرك الخطي + مكيف خطي لديه قابلية تكرار عالية ودقة تحديد المواقع ، وتعمل بسلاسة.
تصميم نظام التحكم في الحركة عالي الدقة
يتجنب فقدان بيانات نظام الحركة ، ويضمن حركة عالية السرعة ومستقرة ، ويحسن بشكل فعال تسارع الحركة وتباطؤها.
منصة الرخام
يضمن بشكل فعال تشغيل المعدات بدقة عالية ومتواصلة ومستقرة.
