تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
اكتشاف العيوب: |
عيبات المفاصل والمواد المكونة والبي سي بي |
سرعة التفتيش: |
ما يصل إلى 60 سم2/ث |
القرار: |
10 ميكرومتر |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
نظام التشغيل: |
شبابيك |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
اكتشاف العيوب: |
عيبات المفاصل والمواد المكونة والبي سي بي |
سرعة التفتيش: |
ما يصل إلى 60 سم2/ث |
القرار: |
10 ميكرومتر |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
نظام التشغيل: |
شبابيك |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |

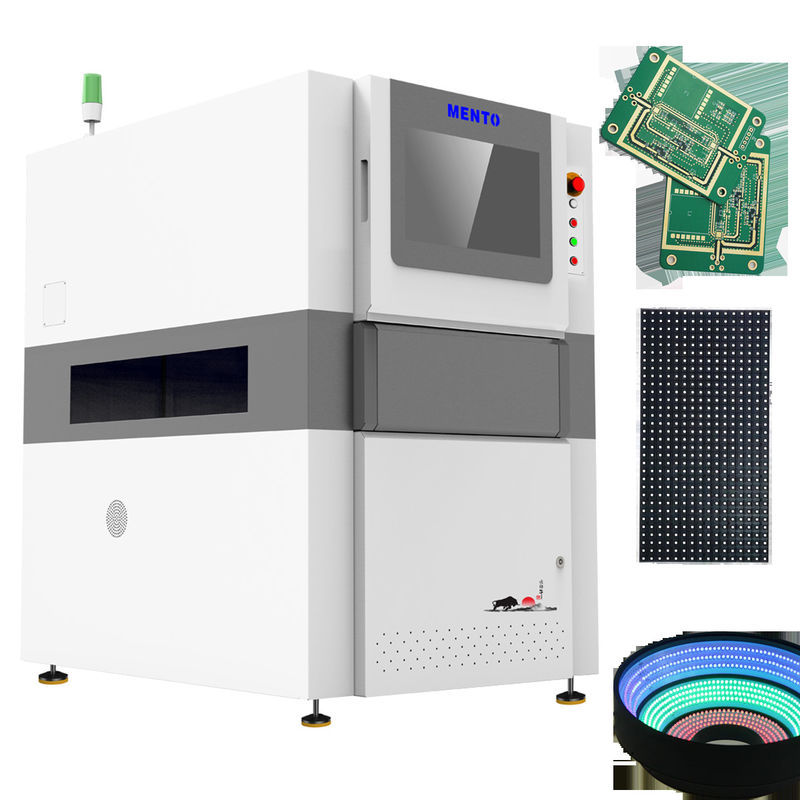

يحتوي اختبار AOI على حالتين للتفتيش ، 2D و 3D ، والتي تسمح له بإجراء عمليات تفتيش دقيقة للغاية. يقوم وضع 2D بفحص المكونات والPCBs من منظر من أعلى إلى أسفل ،بينما وضع 3D يفتشهم من زوايا متعددة، مما يوفر فحصًا أكثر تفصيلاً. يمكن لكلا الوضعين اكتشاف مجموعة متنوعة من العيوب مثل المكونات المفقودة والمكونات المفقودة والقطبية غير الصحيحة وعيوب اللحام ، على سبيل المثال لا الحصر.
سرعة التفتيش لمختبر AOI تصل إلى 60 سم 2 / ثانية. وهذا يعني أنه يمكن أن يؤدي عمليات التفتيش بسرعة وكفاءة، مما يسمح بمعدل إنتاج أسرع.مساحة التفتيش لمختبر AOI تصل إلى 610mm x 460mm، وهي مساحة كبيرة بما فيه الكفاية لتفقد معظم أقراص PCB والمكونات الإلكترونية. وهذا يعني أيضًا أنه يمكن فحص العديد من المكونات في وقت واحد ، مما يزيد من كفاءتها.
يعمل اختبار AOI على مصدر طاقة AC 100-240V ، 50/60Hz. وهذا يسمح له باستخدامه في مجموعة متنوعة من المواقع والبلدان. كما تم تصميمه ليكون سهلاً الاستخدام وسهلاً التشغيل.يعمل اختبار AOI على نظام تشغيل Windows، مما يسهل دمجها في خطوط الإنتاج القائمة.
بشكل عام، يعد اختبار AOI جزءًا أساسيًا من معدات AOI لأي شركة تصنيع إلكترونيات. فإنه يسمح بإجراء عمليات تفتيش فعالة ودقيقة،ضمان أن تكون المنتجات المنتجة عالية الجودة وخالية من العيوبأوضاع التفتيش المزدوجة، 2D و 3D، توفر فحصًا شاملًا للمكونات الإلكترونية و PCBs.سرعة التفتيش السريعة ومساحة التفتيش الكبيرة تجعلها أداة فعالة في خط الإنتاجتتوافق مع نظام التشغيل ويندوز واجهة سهلة الاستخدام تجعل من السهل دمجها في خطوط الإنتاج القائمة.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| نوع المنتج | نظام الفحص البصري التلقائي |
| نظام التشغيل | النوافذ |
| القرار | 10μm |
| نظام الإضاءة | مصباح LED |
| طرق التفتيش | 2D و 3D |
| سرعة التفتيش | تصل إلى 60 سم2/ثانية |
| البرمجيات | واجهة مستخدم بديهية |
| اكتشاف العيوب | عيبات المفاصل والمواد المكونة والبي سي بي |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
| التطبيق | فحص PCB |
اختبار Mento AOI لديه أبعاد 1200mm X 1000mm X 1500mm ، مما يجعله حلًا مضغوطًا وتوفيرًا للمساحة للمصانع أو وحدات التصنيع.المنتج يأتي مع برمجيات واجهة مستخدم بديهيةنظام التشغيل لهذا المنتج هو ويندوز، والذي يستخدم عادة ومألوف للعديد من المستخدمين.
يعد اختبار Mento AOI مناسبًا لمجموعة واسعة من مناسبات وتطبيقات المنتجات. إنه مثالي للتفتيش على مفاصل اللحام والمكونات وأعراض PCB.هذا المنتج مثالي للاستخدام في وحدات التصنيع التي تتطلب فحص سريع وفعال من PCBs. تُضمن ميزة AOI للتفتيش PCB أن المنتج يتم فحصه بدقة ويتم الكشف عن العيوب.
هذا المنتج مثالي للاستخدام في صناعة الإلكترونيات ، حيث تكون جودة PCBs حاسمة. يمكن استخدامه أيضًا في صناعة السيارات ، حيث يتطلب PCBs موثوقة وعالية الجودة.اختبار Mento AOI مناسب أيضا للاستخدام في الصناعة الطبية، حيث يتم استخدام PCBs في الأجهزة الطبية.
في الختام ، فإن Mento AOI Tester هو استثمار ممتاز لوحدات التصنيع التي تتطلب فحصًا عالي الجودة وكفاءة لـ PCB.هذا المنتج مناسب لمجموعة واسعة من الصناعات وسهل الاستخدام، مما يجعلها حلا مثاليا للمصانع أو وحدات التصنيع.
يعد اختبار AOI منتجًا عالي التكنولوجيا يحتاج إلى دعم تقني وخدمات لضمان أداء مثالي.فريقنا من الفنيين ذوي الخبرة متاح لتقديم المساعدة في حل المشاكلخدمات الإصلاح والصيانة.
كما نقدم خدمات التدريب والتركيب لمساعدة عملائنا على الاستفادة القصوى من اختبار AOI الخاص بهم. فريق الدعم لدينا متاح عبر الهاتف، البريد الإلكتروني،و الدردشة عبر الإنترنت للإجابة على أي أسئلة أو مخاوف قد تكون لديك.
بالإضافة إلى ذلك، نقدم تحديثات البرمجيات والترقيات لضمان أن اختبار AOI الخاص بك دائمًا ما يكون محدثًا مع أحدث الميزات وتحسينات الأداء.
هدفنا هو تزويد عملائنا بخدمة ودعم استثنائيين لضمان أن يعمل اختبار AOI الخاص بهم بأعلى أداء ويقدم نتائج موثوق بها.
تغليف المنتج:
الشحن:
س: ما هو اسم العلامة التجارية لهذا المنتج AOI Tester؟
الجواب: اسم العلامة التجارية لهذا المنتج هو Mento.
س: أين يتم تصنيع هذا المنتج اختبار AOI؟
الجواب: هذا المنتج المختبر AOI مصنوع في الصين، دونغغوان.
السؤال: هل هذا المنتج المختبر AOI لديه أي شهادة؟
ج: نعم، هذا المنتج AOI Tester لديه شهادات ISO9001 و ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذا المنتج AOI Tester؟
الجواب: الحد الأدنى لكمية الطلب لهذا المنتج AOI Tester هو 1.
س: ما هو سعر هذا المنتج AOI Tester؟
ج: سعر هذا المنتج AOI Tester قابل للتفاوض.
س: ما هو وقت التسليم لهذا المنتج AOI Tester؟
الجواب: وقت التسليم لهذا المنتج AOI Tester هو 3 أسابيع.
س: ما هي شروط الدفع لهذا المنتج AOI Tester؟
ج: شروط الدفع لهذا المنتج AOI Tester على الخط.
س: ما هي قدرة إمداد هذا المنتج AOI Tester؟
الجواب: القدرة على توفير هذا المنتج AOI Tester هي 1000 / الشهر.
