تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: ك2012
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1350 × العمق 1000 × الارتفاع 1600 ملم
وقت التسليم: 20 يوم عمل
القدرة على العرض: 10 قطعة + 20 يوم عمل
العملية: |
Windows 10 64 بت |
التسليم: |
يو بي إس، دي إتش إل، فيديكس، كما طلبك |
حجم مجال الرؤية: |
42 مم × 42 مم 56 مم × 56 مم |
سماكة مجلس: |
0.6 - 2.5 ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
مصدر الهواء: |
0.4-0.6MPa |
نظام التشغيل: |
نظام التشغيل Windows 10 |
شحنة: |
الشحن في الوقت المحدد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
اسم المنتج: |

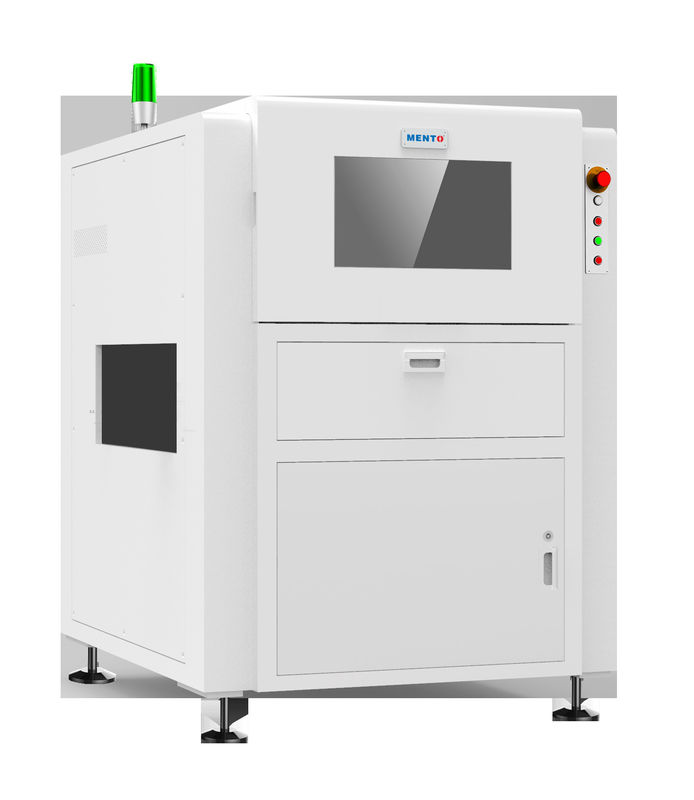

آلة SMT SAKI BF-Planet-X AOI |
حجم ثنائي الفينيل متعدد الكلور: |
50*50 مللي متر ~ 510*460 مللي متر |
وقت التنفيذ: |
أربعون يوماً |
آلة تصوير: |
5MP; 5 ميجابكسل؛ color لون |
الوظائف: |
الاستخدام الصناعي (SMT) |
الخصائص: |
أكثر نظام 3D AOI تقدماً في العالم |
العملية: |
Windows 10 64 بت |
التسليم: |
يو بي إس، دي إتش إل، فيديكس، كما طلبك |
حجم مجال الرؤية: |
42 مم × 42 مم 56 مم × 56 مم |
سماكة مجلس: |
0.6 - 2.5 ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
مصدر الهواء: |
0.4-0.6MPa |
نظام التشغيل: |
نظام التشغيل Windows 10 |
شحنة: |
الشحن في الوقت المحدد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
اسم المنتج: |
آلة SMT SAKI BF-Planet-X AOI |
حجم ثنائي الفينيل متعدد الكلور: |
50*50 مللي متر ~ 510*460 مللي متر |
وقت التنفيذ: |
أربعون يوماً |
آلة تصوير: |
5MP; 5 ميجابكسل؛ color لون |
الوظائف: |
الاستخدام الصناعي (SMT) |
الخصائص: |
أكثر نظام 3D AOI تقدماً في العالم |
|
التفتيش البصري الآلي الثنائي الأبعاد على الإنترنت |
||
| النموذج | K2012 | |
| اختبار القدرة | عناصر الاختبار | جسد مكونات CHIP، مفاصل لحام مكونات CHIP، أحرف، مفاصل لحام DIP |
| الحد الأدنى للمكون | (تشيب: 01005)0.3ملم | |
| طريقة الكشف | التعلم العميق، معالجة الصور | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| العدسة المتجهة | 0.36X/0.23X | |
| القرار | 10um/15um | |
| القيادة | 40x30mm /60x45mm | |
| سرعة الكشف | 3FOV/s | |
| نظام البرمجيات | نظام التشغيل | أوبونتو 2004 |
| الخصائص الميكانيكية | سمك PCB | 0.3~10mm ((Warp≤5mm) |
| ارتفاع المكون | أعلى 30mm، أسفل 84mm ((يمكن تخصيص ارتفاع خاص) | |
| جهاز القيادة | محرك الخدمة + المسمار الكروي + خط التوجيه | |
| سرعة التحرك | ماكس.600ملم/ثانية | |
| دقة الموقع | ≤8um ((بعد المعايرة) | |
| دليل نقل PCB | ارتفاع نقل حديد PCB:900+20mm ((من الأرض إلى سطح نقل حديد PCB) | |
| 600ملم × 700ملم | ||
| الحد الأدنى للمسافة بين PCBs:≤90mm | ||
| المعلمات | طريقة التجفيف | AC220V/50Hz/2000W |
| شاشة الكشف | W1000mmxD1380mmxH1600mm ((بدون قدم 100±20mm) | |
| الدقة | 1100 كجم | |
| دقة إعادة القياس | ≥0.5MPa | |
| حجم حلقة الوافر | درجة الحرارة: 5 ~ 40 ° C ، الرطوبة النسبية 25 ~ 80٪ ((بدون صقيع) | |
| عدد الفطائر التي تم التعامل معها في وقت واحد | واجهة SMEMA القياسية | |
إمكانات اختبار المنتجات ((المسار الواحد عبر الإنترنت)
8. عدم كفاية لحام 9. الدائرة القصيرة 10. التراجع 11. مكون DIP مفقود 12.
مكونجالخطيةالكشف ((على الانترنتمسار واحد/ 1.2m على الانترنتمسار واحد)
1. حساب زاوية دوران المكون
2. حساب النطاق بين الحد الأقصى والحد الأدنى للتراجع من المكون
3المسافة بين المكونات
4المسافة بين المكون ونقطة مرجعية أو خط
الكشف عن التوافق (التوافق، المسافة المطلقة، نطاق التوافق، المسافة بين المكونات)
الـ MES الشاملةدأتاأناالتواصلجالقدراتونظام SPC قوي(على الانترنتمسار واحد/ 1.2m على الانترنتمسار واحد)
1إحصاءات في الوقت الحقيقي لأهم 10 مكونات إنذار
2. يمكنه تعيين إعداد إنذار لإيقاف المعدات الصاعدة تلقائيًا
3تصدير صورة اللوحة الكاملة لكل PCB في الوقت الحقيقي للتتبع اللاحق
4واجهة MES التي تم تطويرها بشكل محلي تدعم التنسيقات القياسية والمخصصة.
توفير العملالوضع
من خلال نقل البيانات وأساليب أخرى ، يمكن لشخص واحد مراجعة بيانات إنذار AOI من خطوط متعددة ، وبالتالي تحقيق وضع توفير العمالة.
خصائص المنتج - منصة المعدات
القضيب الثلاثي القسم قابل للفصل ويمكن تغييره وفقًا لطول المنتج. يمكن تطبيقه على مختلف المنتجات والخطوط في الورشة.
1منصة الصب المتكاملة يلغي بفعالية الإجهاد الهيكلي ويضع الأساس لدقة الماكينة واستقرارها.
2منصة مكونات التحكم الإلكتروني المنسحب تجعل الصيانة أكثر سهولة.
3تصميم مهنة وجميل المظهر، أكثر تناغمًا مع الجماليات الرسمية والإرغونومية.
