تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
الأسهم: |
كبيرة |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |
الضمان: |
ثلاثة أشهر |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
السرعة: |
0.23 ثانية/مجال الرؤية |
تعديل العرض: |
يدوي |
السماكة: |
0.5 مم - 6 مم |
أجزاء دقيقة: |
50 * 50 ملم |
الأسهم: |
كبيرة |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |
الضمان: |
ثلاثة أشهر |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
السرعة: |
0.23 ثانية/مجال الرؤية |
تعديل العرض: |
يدوي |
السماكة: |
0.5 مم - 6 مم |
أجزاء دقيقة: |
50 * 50 ملم |

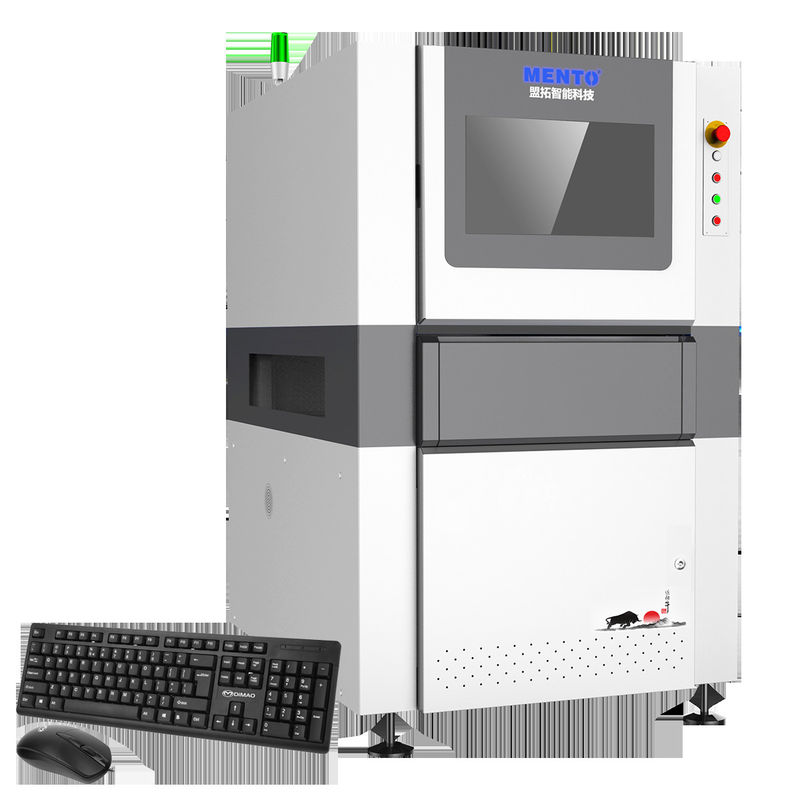

تم تصميم آلة SMT AOI للسرعة والدقة ، مع سرعة حركة 800 ملم / ثانية وسرعة 0.23 ثانية / FOV.هذا يعني أنه يمكن أن يبحث بسرعة في مناطق كبيرة من PCBs وتحديد أي مشاكل في غضون ثوانهذه السرعة والدقة تجعلها أداة أساسية لأي مصنع إلكتروني يرغب في تحسين كفاءة الإنتاج وخفض التكاليف.
آلة SMT AOI قادرة على فحص أقراص PCB بأحجام مختلفة ، من 50mm X 50mm إلى 510mm X 460mm. يمكنها أيضًا التعامل مع أقراص PCB ذات نطاق سمك من 0.5mm إلى 5mm.هذه المرونة تجعلها أداة متعددة الاستخدامات لمصنعي الإلكترونيات من جميع الأحجام وقدرات الإنتاج.
عندما يتعلق الأمر بسعر آلة AOI ، تقدم آلة SMT AOI قيمة ممتازة لمجموعة ميزاتها وقدراتها.إنه خيار بأسعار معقولة لمصنعي الإلكترونيات الصغار والمتوسطة الذين يتطلعون إلى تحسين كفاءة إنتاجهم دون كسر البنكبالإضافة إلى ذلك، فإن التوفيرات طويلة الأجل في التكاليف الناتجة عن تحسين الكفاءة وتقليل العيوب تجعلها استثمارًا سليمًا على المدى الطويل.
باختصار، آلة SMT AOI هي أداة قوية وفعالة للتفتيش PCB في صناعة التصنيع الإلكترونية.والقدرة على التعامل مع مختلف أحجام وسمك PCB، هو إضافة متعددة الاستخدامات وقيمة إلى أي خط إنتاج.إن سعر آلة أوي الميسور يجعلها خيارًا متاحًا لمصنعي الأجهزة الإلكترونية الصغيرة والمتوسطة الحجم الذين يتطلعون إلى تحسين كفاءة إنتاجهم وخفض التكاليف.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| اسم الجزء: | آلة SMT AOI |
| وصف الجهاز: | تفتيش 3D لـ "بستة اللحام" |
| ضبط العرض: | الدليل |
| سرعة الحركة: | 800 ملم/ثانية |
| الخصائص: | 6كاميرا ملونة عالية السرعة |
| الضمان: | ثلاثة أشهر |
| أجزاء: | 50 × 50 ملم |
| سمك: | 0.5mm-6mm |
| الحالة: | مستعمل، جديد |
| تصنيف الكمبيوتر | 50 ملم × 50 ملم - 510 ملم × 460 ملم |
آلة SMT AOI هي آلة تفتيش بصرية آلية تستخدم تكنولوجيا التعلم الآلي المتقدمة للتفتيش على لوحات الدوائر المطبوعة (PCBs). إنها أداة أساسية في عملية SMT ،ضمان عدم وجود عيوب في PCB التي قد تؤثر على وظائفها.
آلة smt مناسبة لمختلف المناسبات والسيناريوهات ، مثل:
آلة SMT AOI لديها ميزة ضبط العرض اليدوي التي تسمح لها بفحص PCBs بسماكة تتراوح من 0.5mm إلى 5mm. لديها سرعة 0.23sec / FOV ،مما يجعلها آلة سريعة وفعالة للفحص PCBيحتوي الجهاز على كاميرا ملونة ذات ضوء 12 ميجابايت تلتقط صور عالية الجودة من أقراص PCB ، والتي يتم تحليلها بعد ذلك باستخدام خوارزميات التعلم الآلي للكشف عن العيوب.
يحتوي جهاز SMT AOI على الحد الأدنى للكميات الطلبية من 1 وسعر قابل للتفاوض. لديه وقت تسليم لمدة أسبوع واحد ، ويمكن الدفع عبر الإنترنت. تمتلك Mento قدرة توريد 1000 جهاز شهريًا ،التأكد من أن العملاء يمكنهم الحصول على المنتج الذي يحتاجونه عندما يحتاجونه.
في الختام ، آلة Mento SMT AOI هي آلة تفتيش بصري آلي موثوقة وكفؤة ضرورية في عملية SMT.تكنولوجيا التعلم الآلي المتقدمة تضمن أن PCBs خالية من العيوب، مما يجعلها أداة ممتازة لمراقبة الجودة والتفتيش.
يأتي منتجنا من آلة SMT AOI مع الدعم التقني الشامل والخدمات لضمان أن عملائنا قادرون على تحقيق أقصى قدر من فوائد استثماراتهم.بعض الدعم التقني والخدمات التي نقدمها تشمل:
كما نقدم دعمًا فنيًا مخصصًا وحزم خدمات لتلبية الاحتياجات المحددة لعملائنا.فريقنا من الفنيين والمهندسين ذوي الخبرة على استعداد دائما لمساعدة عملائنا وضمان أن أجهزة SMT AOI الخاصة بهم تعمل في أعلى أداء.
تغليف المنتج:
الشحن:
س: ما هو اسم العلامة التجارية لجهاز SMT AOI؟
الجواب: اسم العلامة التجارية لآلة SMT AOI هو Mento.
س: أين يتم تصنيع آلة SMT AOI؟
ج: يتم تصنيع آلة SMT AOI في دونغغوان ، الصين.
س: هل لدى آلة SMT AOI أي شهادات؟
ج: نعم، آلة SMT AOI لديها شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لجهاز SMT AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز SMT AOI هو 1.
س: ما هو وقت التسليم لجهاز SMT AOI؟
ج: مدة التسليم لجهاز SMT AOI هي 3 أسابيع.
س: ما هي شروط الدفع لجهاز SMT AOI؟
ج: شروط الدفع لجهاز SMT AOI على الإنترنت.
س: ما هي قدرة إمداد آلة SMT AOI؟
الجواب: القدرة على توريد آلة SMT AOI هي 1000 / شهر.
السؤال: هل السعر للآلة SMT AOI قابلة للتفاوض؟
ج: نعم، سعر آلة SMT AOI قابل للتفاوض.
