Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: K2012DT
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: 1200 مم * 1500 مم * 1800 مم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
نوع المنتج: |
معدات الفحص البصري التلقائي |
طريقة الفحص: |
أوتوماتيكي |
القرار: |
10 ميكرومتر |
تصنيف العيوب: |
التصنيف والفرز الآلي |
استخدام: |
آلة AOI، أنظمة AOI |
آلة تصوير: |
5MP; 5 ميجابكسل؛ color لون |
الكاميرا: |
تسعة ملايين بكسل |
اسم الجزء: |
آلة SMT AOI |
الحزمة: |
غلاف خشبي |
الحالة: |
جديد، جديد/مستعمل |
الأسهم: |
كبيرة |
التحكم في عرض السكك الحديدية: |
يدوي / تلقائي |
الوظائف: |
الاستخدام الصناعي (SMT) |
القوة: |
إلكتروني |
حجم الآلة: |
W1080 X D1390 X H1840 ((ملم) |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
نوع المنتج: |
معدات الفحص البصري التلقائي |
طريقة الفحص: |
أوتوماتيكي |
القرار: |
10 ميكرومتر |
تصنيف العيوب: |
التصنيف والفرز الآلي |
استخدام: |
آلة AOI، أنظمة AOI |
آلة تصوير: |
5MP; 5 ميجابكسل؛ color لون |
الكاميرا: |
تسعة ملايين بكسل |
اسم الجزء: |
آلة SMT AOI |
الحزمة: |
غلاف خشبي |
الحالة: |
جديد، جديد/مستعمل |
الأسهم: |
كبيرة |
التحكم في عرض السكك الحديدية: |
يدوي / تلقائي |
الوظائف: |
الاستخدام الصناعي (SMT) |
القوة: |
إلكتروني |
حجم الآلة: |
W1080 X D1390 X H1840 ((ملم) |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |

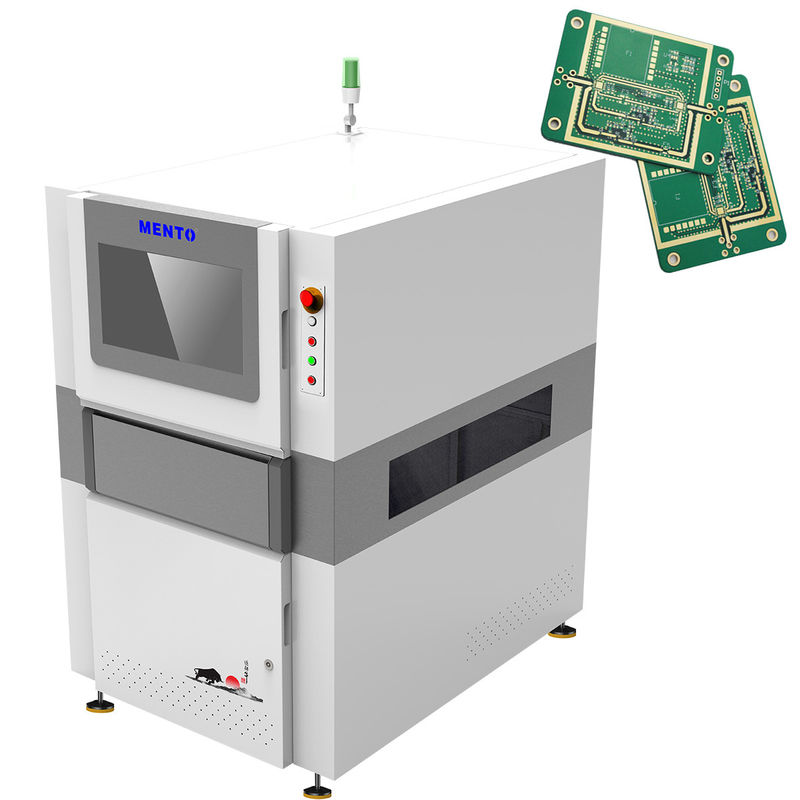

نظام فحص بصري آلي ثنائي الأبعاد من سلسلة K20، مسار مزدوج عبر الإنترنت
| فحص بصري آلي ثنائي الأبعاد، مسار مزدوج عبر الإنترنت | ||
| الموديل | K2012DT | |
| قدرة الاختبار | عناصر الاختبار | جسم مكون CHIP، وصلات لحام مكون CHIP، أحرف، وصلات لحام DIP |
| أصغر مكون | CHIP:01005، مسافة: 0.3 مم | |
| طريقة الكشف | تصحيح معلمات الخوارزمية، تعلم الآلة | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 12 ميجابكسل |
| عدسة تليسينترك | 0.36X/0.23X | |
| الدقة | 10 ميكرومتر/15 ميكرومتر | |
| مجال الرؤية | 40x30 مم / 60x45 مم | |
| سرعة الكشف | 3 مجال رؤية/ثانية | |
| الخصائص الميكانيكية | سمك لوحة الدوائر المطبوعة (PCB) | 0.3~10 مم (انحراف ≤ 5 مم) |
| ارتفاع المكون | علوي 30 مم، سفلي 84 مم (يمكن تخصيص الارتفاع الخاص) | |
| جهاز القيادة | محرك سيرفو + برغي كروي + دليل خطي | |
| سرعة الحركة | بحد أقصى 600 مم/ثانية | |
| دقة تحديد الموضع | ≤ 8 ميكرومتر (بعد المعايرة) | |
| دليل نقل لوحة الدوائر المطبوعة (PCB) | ارتفاع دليل نقل لوحة الدوائر المطبوعة (PCB): 900+20 مم (من الأرض إلى سطح دليل نقل لوحة الدوائر المطبوعة) | |
|
أقصى حجم للوحة الدوائر المطبوعة (PCB): 600 مم × عرض 300 مم (مسار مزدوج، لوحتا PCB) 600 مم × عرض 580 مم (مسار فردي، لوحة PCB واحدة) |
||
| الحد الأدنى للمسافة بين لوحات الدوائر المطبوعة (PCB): ≤ 90 مم | ||
| المعلمات | طريقة المعالجة | تيار متردد 220 فولت/50 هرتز/2000 واط |
| شاشة الكشف | عرض 1000 مم × عمق 1380 مم × ارتفاع 1600 مم (بدون أقدام 100±20 مم) | |
| الدقة | 1100 كجم | |
| دقة إعادة القياس | ≥ 0.5 ميجا باسكال | |
| حجم حلقة الرقاقة | درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| عدد الرقائق التي يتم التعامل معها في وقت واحد | واجهة SMEMA قياسية | |
برنامج معالجة الصور ذو ملكية فكرية مستقلة. المسح الخطي له أقصر شوط وأسرع سرعة.
مصادر الضوء متعددة الزوايا تبرز وصلات اللحام، والطباعة الحريرية، والميزات الأخرى. يضمن منظم التيار الثابت اتساق سطوع مصدر الضوء.
كاميرا صناعية ملونة قياسية بدقة 5 ميجابكسل مع تعرض عالمي، وكاميرا اختيارية بدقة 12 ميجابكسل، إلخ.
عدسة تليسينترك كبيرة القطر، تشويه منخفض، لا انحراف، عمق مجال كبير يستوعب المكونات ذات الارتفاعات المختلفة.
قدرات اختبار المنتج (مسار مزدوج عبر الإنترنت)
1. سوء الوضع 2. مكون مفقود 3. عكس القطبية 4. عدم الترطيب 5. فتحة اللحام 6. شذوذ خطي 7. لحام ضعيف 8. انحراف الدبوس
9. لحام غير كافٍ 10. قصر الدائرة 11. إزاحة 12. مكون DIP مفقود 13. دبابيس DIP غير ممتدة......
وظيفة ربط بيانات MES ونظام SPC قوي
1. إحصائيات في الوقت الفعلي لأعلى 10 مكونات إنذار
2. يتيح تعيين عدد إنذارات لإيقاف المعدات الأولية تلقائيًا.
3. تصدير صورة اللوحة الكاملة لكل لوحة PCB في الوقت الفعلي للتتبع اللاحق
4. تدعم واجهة MES المطورة محليًا التنسيقات القياسية والمخصصة.
وضع توفير العمالة
من خلال نقل البيانات وطرق أخرى، يمكن لشخص واحد عرض بيانات إنذار AOI لعدة خطوط، وبالتالي تحقيق وضع توفير العمالة.
