Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: M1020EL
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1140 مم × العمق 1400 مم × الارتفاع 1600 مم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الدقة: |
دقة عالية |
البرمجيات: |
واجهة مستخدم بديهية |
القرار: |
10 ميكرون |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
أوضاع التفتيش: |
2D و 3D |
نظام الإضاءة: |
مصباح LED |
سرعة التفتيش: |
ما يصل إلى 1000 ملم / ثانية |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
منطقة التفتيش: |
ما يصل إلى 500 × 500 ملم |
اكتشاف العيوب: |
وصلات اللحام والمكونات والقطبية وما إلى ذلك. |
دقة التفتيش: |
± 5 ميكرومتر |
واجهة الاتصالات: |
إيثرنت |
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الدقة: |
دقة عالية |
البرمجيات: |
واجهة مستخدم بديهية |
القرار: |
10 ميكرون |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
أوضاع التفتيش: |
2D و 3D |
نظام الإضاءة: |
مصباح LED |
سرعة التفتيش: |
ما يصل إلى 1000 ملم / ثانية |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
منطقة التفتيش: |
ما يصل إلى 500 × 500 ملم |
اكتشاف العيوب: |
وصلات اللحام والمكونات والقطبية وما إلى ذلك. |
دقة التفتيش: |
± 5 ميكرومتر |
واجهة الاتصالات: |
إيثرنت |

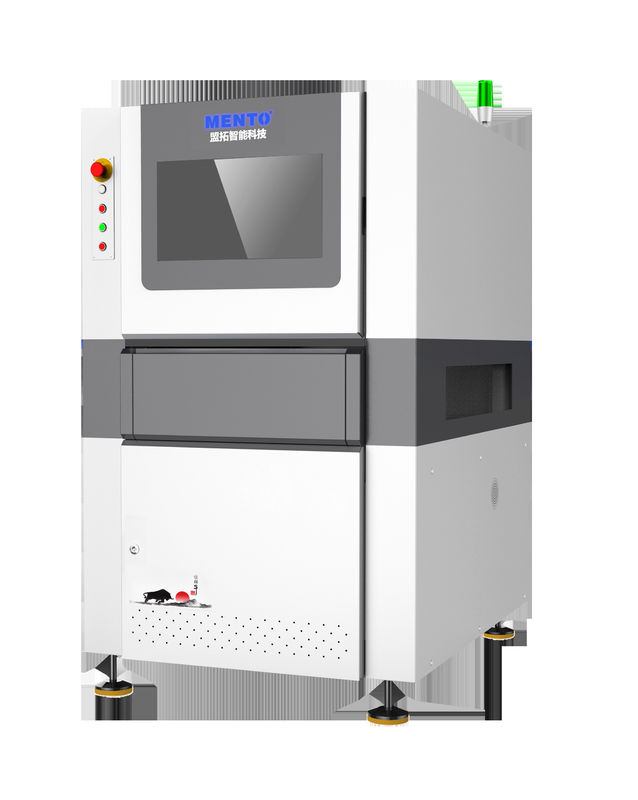

فحص الإشعاع المصغّر للمصباح LED من سلسلة M20EL
| النموذج | M1020EL | ||
| التفتيش | عناصر التفتيش | إصابة سيئة، زيادة في الإضاءة، ضعف الإضاءة، تشوه في الصبغ | |
| طريقة التفتيش | معالجة الصور، التعلم الآلي | ||
| البصرية | الكاميرا | 20MP | |
| العدسة | إف إيه | ||
| القرار | 18μm | 75μm | |
| مصدر الضوء | RGB | ||
| تكوين الحاسوب | البنك المركزي | وحدة المعالجة المركزية: Intelli7، وحدة الوصول الالكتروني: DDR4-32G، وحدة المعالجة الرقمية: GTX1660-6G SSD:250G، HDD:2T | |
| الشاشة | 22 "LED | ||
| نظام التشغيل | ويندوز 10 المهنية 64 بت / أوبونتو | ||
| الأداء | الحد الأقصى للارتفاع المسموح به للمكون | العلوي 20 ملم، السفلي 30 ملم ((يمكن تخصيصها) | |
| سمك PCB | 1~5 ملم | ||
| السائق | ثابتة | ||
| سرعة الحركة | ثابتة | ||
| ارتفاع الأجهزة اللاصقة لـ PCB | 900+20 ملم (من الأرض إلى سطح الأجهزة) | ||
| المواصفات | حجم PCB | 380ملم × 280ملم | |
| القوة | AC220V/50Hz/2000W | ||
| الأبعاد | W860xD870xH1650mm | ||
| الوزن | ≈300 كيلوغرام | ||
| متطلبات ضغط الهواء | ≥0.5Mpa | ||
| المتطلبات البيئية | درجة الحرارة:5~40°C، الرطوبة النسبية:25%~80% ((بدون صقيع) | ||
| الاتصالات الصاعدة والأسفل | واجهة SMEMA القياسية / الاتصال مع معدات إعادة العمل | ||
تصميم المنصة العلمية
مسبار اختبار دقيق
1ضمان التماسك لآلاف المسبارات اللاصقة
2ضمان استمرارية سطوع الميني LED
3حياة تشغيلية من 100000 دورة
4قدرات الحل المكونية الصغيرة للغاية والكثيفة للغاية
منصة الصب الإجمالية
ضمان استقرار التشغيل المستمر بشكل فعال
قياس المنحدر/فحص المنحدر/طابعة عصابة اللحام/SPI/مربط المسامير/AOI قبل الإعادة
فرن إعادة التدفق / AOI بعد إعادة التدفق / فحص الإضاءة / فحص الكولويد / علامة الليزر / إعادة العمل
