تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: أسبوع 1
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
سرعة الحركة: |
800 ملم/ثانية |
الضمان: |
ثلاثة أشهر |
أجزاء دقيقة: |
50 * 50 ملم |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |
تعديل العرض: |
يدوي |
السماكة: |
0.5 مم - 6 مم |
الأسهم: |
كبيرة |
آلة تصوير: |
12 ميجابكسل، ملونة |
سرعة الحركة: |
800 ملم/ثانية |
الضمان: |
ثلاثة أشهر |
أجزاء دقيقة: |
50 * 50 ملم |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |
تعديل العرض: |
يدوي |
السماكة: |
0.5 مم - 6 مم |
الأسهم: |
كبيرة |
آلة تصوير: |
12 ميجابكسل، ملونة |

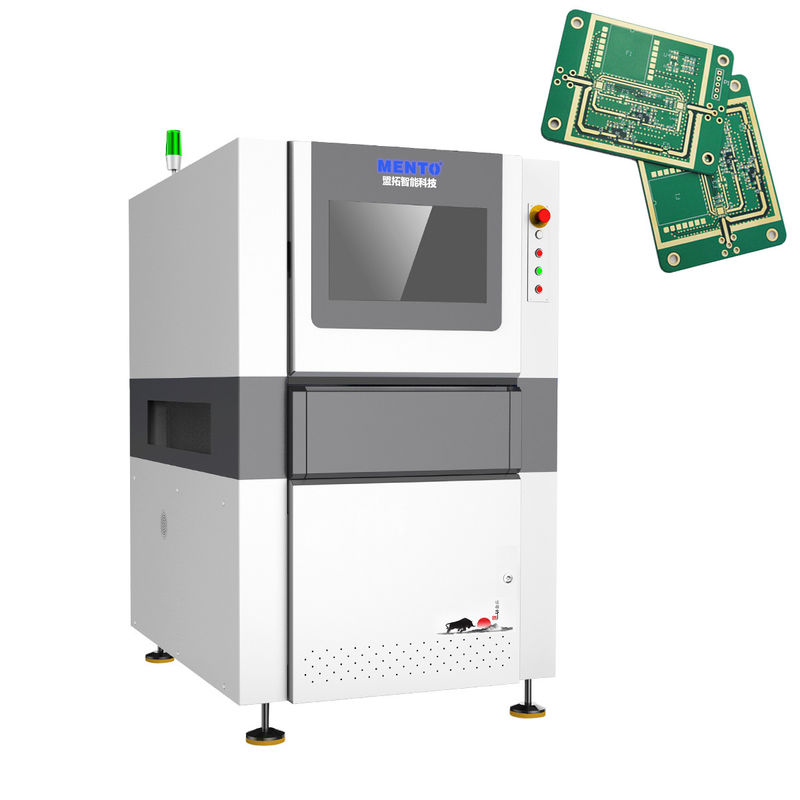

آلة SMT AOI لديها سرعة حركة تبلغ 800 مم / ثانية ، مما يجعلها واحدة من أسرع آلات AOI في السوق. يمكنها فحص أقراص PCB بسماكة تتراوح من 0.5 مم إلى 6 مم ،مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.الآلة قادرة على فحص كل من PCB من جانب واحد و من جانبين ، و يمكنها اكتشاف العيوب مثل المكونات المفقودة ، والقطبية الخاطئة ، وعيوب اللحام.
تم تصميم آلة SMT AOI لسهولة التشغيل والصيانة. تأتي مع واجهة سهلة الاستخدام تسمح للمشغلين بإعداد معايير التفتيش بسرعة وسهولة.كما تم تجهيز الجهاز بوظيفة معايرة تلقائيةوالذي يضمن نتائج التفتيش الدقيقة في كل مرة.
آلة SMT AOI هي حل موثوق ودائم لأتمتة فحص الألواح الورقية.الذي يعطي المستخدمين راحة البال ويضمن أن أي قضايا قد تنشأ يتم حلها على وجه السرعةالجهاز مبني ليدوم، مع مكونات عالية الجودة وبناء قوي يمكن أن تتحمل صعوبات الاستخدام المستمر.
باختصار ، آلة SMT AOI هي حل متقدم للتفتيش البصري التلقائي لPCBs. إنها أداة سريعة ودقيقة وموثوقة لأتمتة تفتيش PCB ،مساعدة المصنعين على زيادة الإنتاجية والحد من الأخطاء في عملية التجميعمع كاميرا عالية السرعة، سرعة الحركة السريعة، وسهولة التشغيل، آلة SMT AOI هي أداة ضرورية لأي منشأة تصنيع PCB.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
آلة SMT AOI الخاصة بنا هي نظام فحص بصري أوتوماتيكي متطور يضمن أعلى مستوى من الجودة لاحتياجات التصنيع الإلكتروني.مع سرعة حركة 800 ملم / ثانية وسرعة 0.23 ثانية/FOV، آلتنا قادرة على فحص حتى أصغر المكونات بسهولة. ميزة ضبط العرض اليدوي يسمح للتخصيص لاحتياجاتك المحددة. بالإضافة إلى،مع ضمان لمدة ثلاثة أشهر، يمكنك أن تثق في متانة وموثوقية منتجاتنا. اتصل بنا اليوم لمزيد من المعلومات عن آلة smt وسعر آلة aoi.
| سرعة الحركة | 800 ملم/ثانية |
| حجم PCB التفتيش | 50 ملم × 50 ملم - 510 ملم × 460 ملم |
| الحالة | مستعمل، جديد |
| الكاميرا | تسعة ملايين بكسل |
| أجزاء | 50 × 50 ملم |
| سمك | 0.5mm-6mm |
| اسم الجزء | آلة SMT AOI |
| الأسهم | كبيرة |
| الخصائص | 6كاميرا ملونة عالية السرعة |
| ضبط العرض | الدليل |
تم تصميم آلة SMT AOI للتفتيش البصري الآلي ، باستخدام التعلم الآلي للكشف عن العيوب في لوحات الدوائر المطبوعة (PCBs).هذا يجعلها خيار مثالي لمصنعي الإلكترونيات الذين يحتاجون إلى ضمان جودة منتجاتهميمكن للآلة فحص أقراص PCB بسُمك 0.5mm-6mm، ويتم تعديل العرض يدوياً.
يتم تجهيز آلة SMT AOI بكاميرا ملونة 12MP، والتي يمكن أن تلتقط صور عالية الدقة من الأقراص الصلبة. ثم يتم تحليل الصور باستخدام خوارزميات التعلم الآلي،والتي يمكنها اكتشاف العيوب مثل المكونات المفقودةيمكن للآلة أيضًا اكتشاف عيوب أخرى مثل الخدوش والشقوق والقذارة على سطح PCB.
آلة SMT AOI مناسبة للاستخدام في مجموعة متنوعة من المناسبات والسيناريوهات ، مثل مصانع تصنيع الإلكترونيات ، خطوط تجميع PCB ، ومختبرات مراقبة الجودة.قدرتها على اكتشاف العيوب بسرعة ودقة تجعلها أداة لا غنى عنها في ضمان جودة المنتجات الإلكترونيةالآلة هي أيضا موثوقة للغاية، مع مخزون كبير المتاحة، وقدرة الإمداد من 1000 / الشهر.
اسم العلامة التجارية: Mento
مكان المنشأ: الصين دونغغوان
شهادة: ISO9001/ISO14001
الحد الأدنى لكمية الطلب: 1
السعر: قابل للتفاوض (يرجى الاتصال بناسعر آلة AOI)
وقت التسليم: أسبوع واحد
شروط الدفع: عبر الإنترنت
القدرة على التوريد: 1000/شهر
ضبط العرض: يدوياً
الضمان: ثلاثة أشهر
الميزات: كاميرا ملونة عالية السرعة 6.5 مبيكس، كاميرا: 12 مبيكس، ملونة
الأسهم: كبيرة
تم تجهيز آلة SMT AOI بتكنولوجيا فحص بصري متقدمة يمكنها اكتشاف العيوب مثل المكونات المفقودة والمكونات الخاطئة وانعكاس القطبية.لدينا المنتجات الدعم الفني والخدمات تشمل:
نحن ملتزمون بتوفير الدعم والخدمات التقنية الموثوقة والفعالة لضمان الأداء الأمثل وطول عمر آلة SMT AOI الخاصة بك.
تغليف المنتج:
سيتم تعبئة آلة SMT AOI في صندوق من الورق المقوى مع غطاء الرغوة على الجانب الداخلي لضمان حماية الجهاز بشكل جيد أثناء النقل.سيكون الصندوق يحتوي على الكابلات اللازمة، البرمجيات، و دليل التعليمات.
الشحن:
سيتم شحن آلة SMT AOI عبر خدمة خدمة مراسلات ذات سمعة طيبة مثل DHL أو FedEx. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد.يمكن أن تختلف أوقات الشحن حسب الموقع، لكن العملاء سيتم تزويدهم برقم تتبع حتى يتمكنوا من مراقبة تقدم شحنتهم.
ما هو اسم العلامة التجارية لآلة AOI؟
اسم العلامة التجاريةمنتو
أين يتم تصنيع آلة AOI؟
مكان المنشأ:الصين (دونغغوان)
ما هي الشهادات التي تمتلكها آلة AOI؟
شهادة:ISO9001/ISO14001
ما هي الحد الأدنى لكمية الطلب لجهاز AOI؟
الحد الأدنى لكمية الطلب:1
ما هو وقت التسليم لجهاز AOI؟
وقت التسليم:أسبوع واحد
ما هي شروط الدفع لجهاز AOI؟
شروط الدفع:على الخط
ما هي القدرة على إمداد آلة AOI؟
القدرة على التوريد:1000/شهر
هل سعر آلة AOI قابل للتفاوض؟
السعر:قابل للتفاوض
