تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
1100 كجم |
طريقة المحاذاة: |
محاذاة تلقائية |
نظام التشغيل: |
نظام التشغيل Windows 10 |
إضاءة: |
RGB LED |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
1100 كجم |
طريقة المحاذاة: |
محاذاة تلقائية |
نظام التشغيل: |
نظام التشغيل Windows 10 |
إضاءة: |
RGB LED |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
طريقة التفتيش ثلاثية الأبعاد لدينا تسمح بتفتيش أكثر دقة لألواحك مقارنةً بأساليب التفتيش الثنائية الأبعاد التقليديةوحتى الشقوق المجهرية التي يمكن أن تفوت من قبل فحص ثنائي الأبعاد.
مساحة التفتيش لجهاز AOI ثلاثي الأبعاد لدينا تصل إلى 510 × 510 مم ، مما يجعلها مناسبة للتفتيش على مجموعة واسعة من أحجام PCB.هذا يعني أنك لن تضطر إلى القلق حول الاستثمار في آلات متعددة لتغطية جميع احتياجات التفتيش الخاصة بك.
توفر إضاءة RGB LED على آلتنا إضاءة مشرقة ومتساوية لألواحك، مما يضمن أن حتى أصغر العيوب تكون مرئية لكاميرا رقمية ثلاثية الأبعاد.هذا النوع من الكاميرا يسمح لمراجعة أكثر دقة وتفصيلا من اللوحات الخاصة بك.
بشكل عام، آلة 3D AOI لدينا هي الحل الأفضل لاحتياجات فحص PCB الخاصة بك. مع سرعة الفحص السريعة، طريقة فحص 3D دقيقة،و إضاءة RGB LED متقدمة وكاميرا رقمية ثلاثية الأبعاد، يمكنك أن تكون واثقا من أن أجهزة PCB الخاصة بك سيتم فحصها بدقة لأي عيوب. ثق في خبراتنا كمصنعين معدات AOI لتزويدك بأفضل في تكنولوجيا فحص AOI PCB.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه آلة 3D AOI هي عالية السرعةأجهزة PCB Aoiيمكن أن تفتش حتى 80 سم2/ث.ويندوز 10و يزن 800 كيلوغرامالموازنة التلقائيةللفحص الدقيق لألواح الدوائر المطبوعة بسماكة 0.5 - 5 ملم.نظام تفتيش للوحات الورقيةالذي يستخدم تكنولوجيا ثلاثية الأبعاد لضمان نتائج التفتيش الدقيقة.
| المعلم التقني | القيمة |
|---|---|
| القرار | 10 ميكرومتر |
| سرعة التفتيش | ما يصل إلى 80 سم2/ث |
| طريقة الموازنة | الموازنة التلقائية |
| نظام التشغيل | ويندوز 10 |
| نوع الكاميرا | الكاميرا الرقمية ثلاثية الأبعاد |
| البرمجيات | واجهة مستخدم بديهية |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| الإضاءة | ضوء RGB LED |
| البعد | L 1300 × W 1300 × H 1500 ملم |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
مع قدرة التوريد من 1000 / الشهر ، فإن Mento-01 هو حل ممتاز للشركات التي تتطلب فحص PCB عالي السرعة والدقة العالية. يمكن للآلة فحص PCB بسماكة 0.5 - 5 ملم ومساحة تفتيش تصل إلى 510 × 510 ملميضمن أسلوب الموازنة التلقائية أن يكون التفتيش سريعا ودقيقا.
طريقة التفتيش ثلاثية الأبعاد المستخدمة من قبل Mento-01 تمكنها من اكتشاف العيوب بدقة قد تفوتها آلات AOI الثنائية الأبعاد التقليدية.هذا يجعلها مثالية للصناعات التي تتطلب رقابة جودة عالية الدقة مثل الطيران والفضاء، صناعة السيارات، وتصنيع الأجهزة الطبية.
يسهل برنامج واجهة المستخدم المفهومة من Mento-01 على المشغلين إعداد و تشغيل الآلة.تسهيل تحديد العيوب وتصحيحهايمكن استخدام الجهاز لتطبيقات مختلفة مثل فحص معجون اللحام، ووضع المكونات، وجودة المفاصل اللحام.
باختصار ، Mento-01 هي آلة AOI ثلاثية الأبعاد موثوقة وفعالة مناسبة لمجموعة واسعة من التطبيقات والسيناريوهات.وقدراتها على التفتيش بدقة عالية تجعلها خيار مثالي للصناعات التي تتطلب مراقبة صارمة للجودة.

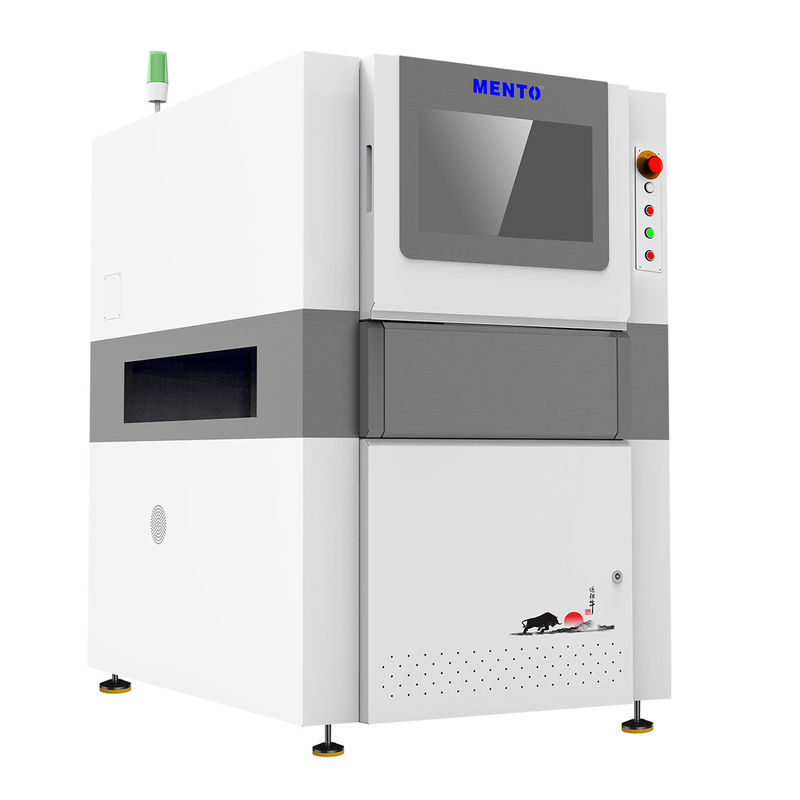

آلة 3D AOI (التفتيش البصري الآلي) هي معدات تفتيش عالية التقنية تستخدم لإنتاج PCB (لجنة الدوائر المطبوعة).وهي مصممة للتفتيش على جودة ودقة المكونات المثبتة على لوحة PCB.
يتضمن الدعم التقني للمنتج والخدمات الخاصة بجهاز 3D AOI:
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
تغليف المنتج:
سيتم تعبئة آلة AOI ثلاثية الأبعاد بأمان في صندوق خشبي لضمان النقل الآمن. سيتم تغطية الجهاز بملابس رغوة، ويتم تغليف جميع المكونات الحساسة في غلاف فقاعة.سيتم إغلاق الصندوق بمسامير ووضع علامة على الملصقات الهشة للحذر الإضافي
الشحن:
سيتم شحن آلة 3D AOI عبر خدمة خدمة سريعة موثوقة لضمان التسليم في الوقت المناسب وآمن. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الجهاز،وسيتم إبلاغ العميل بتفاصيل الشحن ورقم التتبع بمجرد إرسال الجهاز.
س: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
س: ما هو مكان أصل آلة 3D AOI؟
الجواب: مكان أصل آلة 3D AOI هو الصين دونغغوان.
س: ما هو شهادة آلة 3D AOI؟
ج: آلة 3D AOI معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س: ما هو سعر آلة 3D AOI؟
الجواب: سعر آلة 3D AOI قابل للتفاوض.
س: ما هو وقت التسليم لجهاز 3D AOI؟
الجواب: وقت التسليم لجهاز 3D AOI هو أسبوع واحد.
س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الخط.
س: ما هي قدرة إمداد آلة 3D AOI؟
ج: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
