Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K2005DW
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: W1855mmxD1380mmxH1600mm ((بدون قدم 100±20mm)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
البعد: |
1000 مم × 800 مم × 1200 مم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
مصدر الضوء: |
مصباح LED |
سمك اللوحة: |
0.2 مم - 6 مم |
سرعة التفتيش: |
1000 مم / ثانية |
القرار: |
10 ميكرومتر |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
البعد: |
1000 مم × 800 مم × 1200 مم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
مصدر الضوء: |
مصباح LED |
سمك اللوحة: |
0.2 مم - 6 مم |
سرعة التفتيش: |
1000 مم / ثانية |
القرار: |
10 ميكرومتر |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |

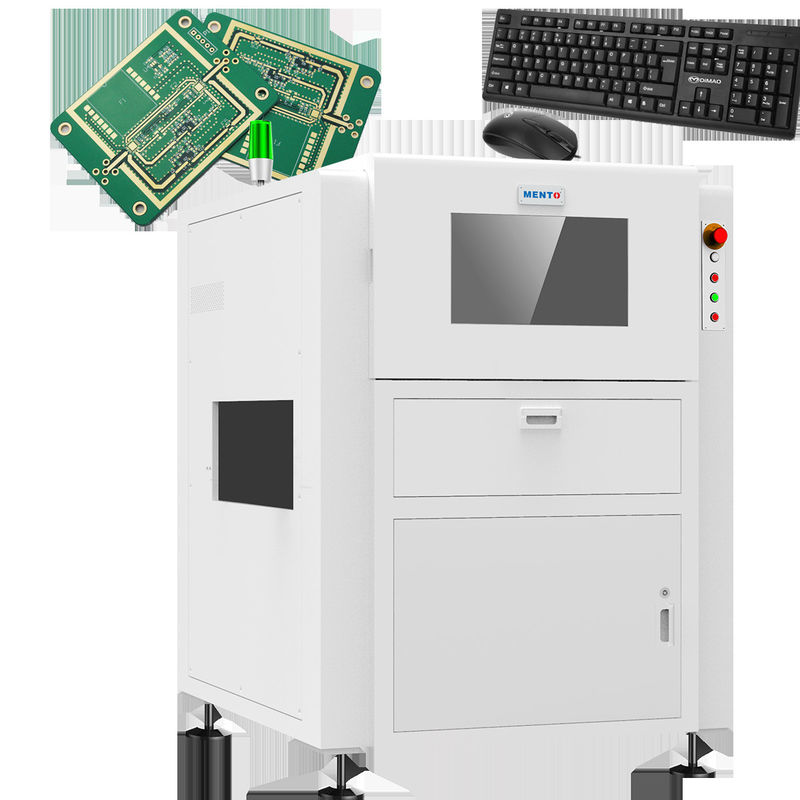

تم تصميم آلة AOI لتوفير دقة فحص استثنائية، بدقة تصل إلى ±5 ميكرومتر. هذا يعني أنها يمكنها تحديد حتى أصغر العيوب، مثل الخدوش والشقوق وعدم المحاذاة، مما يضمن أن لوحات الدوائر المطبوعة (PCBs) تلبي أعلى معايير الجودة. بالإضافة إلى ذلك، تتمتع الآلة بدقة تبلغ 10 ميكرومتر، مما يعني أنها يمكنها التقاط صور بتفاصيل مذهلة، مما يسهل اكتشاف أي عيوب قد تكون موجودة.
آلة XYZ-1000 AOI PCB سهلة الاستخدام وتأتي مع واجهة سهلة الاستخدام تسمح للمشغلين بإعداد والتحكم في عملية الفحص بسهولة. كما أنها تأتي مع مجموعة من الميزات المتقدمة مثل المعايرة التلقائية، مما يضمن أن الآلة دقيقة ودقيقة دائمًا. برنامج الآلة قادر أيضًا على إنشاء تقارير فحص مفصلة، مما يوفر للمصنعين رؤى قيمة حول جودة لوحات الدوائر المطبوعة الخاصة بهم.
| طراز الجهاز | K2005DW | |
| قدرة الكشف | عناصر الكشف | جسم مكون CHIP، وصلات لحام مكون CHIP، أحرف، وصلات لحام DIP |
| أصغر مكون | CHIP:0201 Pitch:0.3mm | |
| طريقة الكشف | تصحيح معلمات الخوارزمية، التعلم الآلي | |
| النظام البصري | كاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 5 ميجابكسل |
| عدسة تليسينترك | 0.22X/0.17X | |
| حجم لوحة الدوائر المطبوعة (PCB) | 15 ميكرومتر/20 ميكرومتر/25 ميكرومتر | |
| مجال الرؤية | 36x30 مم/48x40 مم/61x51 مم | |
| سرعة الكشف | 3 مجال رؤية/ثانية | |
| الخاصية الميكانيكية | سمك لوحة الدوائر المطبوعة (PCB) | 0.3~10 مم (التواء ≤5 مم) |
| ارتفاع المكون | 180 مم علوي، 30 مم سفلي (يمكن تخصيص الارتفاع الخاص) | |
| معدات القيادة | محرك سيرفو + برغي كروي + شريحة خطية | |
| سرعة الحركة | بحد أقصى 600 مم/ثانية | |
| دقة تحديد المواقع | ≤8 ميكرومتر (بعد المعايرة) | |
| سكة نقل لوحة الدوائر المطبوعة (PCB) | ارتفاع سكة نقل لوحة الدوائر المطبوعة (PCB): 900±20 مم (من الأرض إلى سطح نقل سكة توجيه لوحة الدوائر المطبوعة) | |
| الحد الأقصى لحجم لوحة الدوائر المطبوعة (PCB): 510 مم × 460 مم | ||
| الحد الأدنى للمسافة بين لوحات الدوائر المطبوعة (PCB): ≤90 مم | ||
| المعلمات | مصدر الطاقة | تيار متردد 220 فولت/50 هرتز/2000 واط |
| الحجم الكلي | عرض 1140 مم × عمق 1400 مم × ارتفاع 1600 مم (باستثناء القدم 100±20 مم) | |
| تم تصميم آلة Mento AOI PCB لفحص لوحات الدوائر المطبوعة (PCBs) بسرعة ودقة، مما يضمن أن جميع المكونات في المكان الصحيح وأنه لا توجد عيوب يمكن أن تتداخل مع الأداء. مع الحد الأقصى لحجم لوحة الدوائر المطبوعة (PCB) البالغ 500 مم × 500 مم ووزن 200 كجم، فإن هذه الآلة قادرة على التعامل مع مجموعة واسعة من أحجام وسماكات لوحات الدوائر المطبوعة (PCBs)، من 0.2 مم إلى 6 مم. | ≈700 كجم | |
| ضغط الهواء | ≥0.5 ميجا باسكال | |
| المتطلبات البيئية | درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| الاتصال بالمعدات الأولية والنهائية | واجهة SMEMA قياسية | |
تبحث عن آلة AOI PCB موثوقة من أفضل مصنعي معدات AOI؟ تتميز آلتنا بنظام فحص ثلاثي الأبعاد عالي الدقة مع مصدر ضوء LED قوي. تصميمها المدمج بأبعاد 1000 مم × 800 مم × 1200 مم يجعل من السهل دمجها في أي خط إنتاج. بدقة تبلغ 10 ميكرومتر، يمكن لآلة AOI PCB الخاصة بنا اكتشاف حتى أصغر العيوب بدقة. اتصل بنا اليوم للحصول على عرض أسعار لآلة AOI PCB بأسعار معقولة.المعلمات الفنية:سرعة الفحص1000 مم/ثانيةالدقة10 ميكرومترمصدر الضوءLEDطريقة الفحص
| سمك لوحة الدوائر المطبوعة (PCB) | 0.2 مم - 6 مم |
| حجم لوحة الدوائر المطبوعة (PCB) | بحد أقصى 500 مم × 500 مم |
| الوزن | 200 كجم |
| الموديل | XYZ-1000 |
| نوع الكاميرا | CCD عالي الدقة |
| يحتوي هذا الجدول على المعلمات الفنية لآلة AOI المستخدمة في طرق اختبار لوحات الدوائر المطبوعة (PCBs). يمكن لمصنعي المعدات استخدام هذا الجدول لفهم ميزات الآلة. تستخدم آلة AOI طريقة الفحص ثلاثي الأبعاد ومصدر ضوء LED. تتميز بدقة تبلغ 10 ميكرومتر ويمكنها الفحص بسرعة 1000 مم/ثانية. يمكن للآلة فحص لوحات الدوائر المطبوعة (PCBs) بسماكة 0.2 مم - 6 مم وحجم يصل إلى 500 مم × 500 مم. تزن الآلة 200 كجم وطرازها XYZ-1000. نوع الكاميرا المستخدمة في هذه الآلة هو CCD عالي الدقة. | التطبيقات: |
| تم تصميم آلة Mento AOI PCB لفحص لوحات الدوائر المطبوعة (PCBs) بسرعة ودقة، مما يضمن أن جميع المكونات في المكان الصحيح وأنه لا توجد عيوب يمكن أن تتداخل مع الأداء. مع الحد الأقصى لحجم لوحة الدوائر المطبوعة (PCB) البالغ 500 مم × 500 مم ووزن 200 كجم، فإن هذه الآلة قادرة على التعامل مع مجموعة واسعة من أحجام وسماكات لوحات الدوائر المطبوعة (PCBs)، من 0.2 مم إلى 6 مم. | مزودة بكاميرا CCD عالية الدقة، فإن آلة Mento AOI PCB قادرة على اكتشاف حتى أصغر العيوب في لوحات الدوائر المطبوعة (PCBs) الخاصة بك، بدقة تبلغ 10 ميكرومتر. مع هذا المستوى من الدقة، يمكنك التأكد من أن لوحات الدوائر المطبوعة (PCBs) الخاصة بك ستلبي جميع المعايير والمواصفات اللازمة. |
| سواء كنت تتطلع إلى تبسيط خط الإنتاج الخاص بك، أو توفير الوقت وتكاليف العمالة، أو ضمان جودة واتساق لوحات الدوائر المطبوعة (PCBs) الخاصة بك، فإن آلة Mento AOI PCB هي الحل الأمثل. مع سعر قابل للتفاوض وشروط دفع عبر الإنترنت، يمكنك الحصول على الآلة التي تحتاجها دون كسر ميزانيتك. ومع قدرة توريد تبلغ 1000/شهر ووقت تسليم أسبوع واحد فقط، يمكنك الحصول على آلتك بسرعة وسهولة. | لذلك، إذا كنت تبحث عن نظام فحص لوحات دوائر مطبوعة (PCB) موثوق وبأسعار معقولة، فلا تبحث أبعد من آلة Mento AOI PCB. اتصل بنا اليوم لمعرفة المزيد وتقديم طلبك. |
| الدعم والخدمات: | يأتي منتج آلة AOI PCB الخاص بنا مع دعم فني شامل وخدمات لضمان الأداء الأمثل والحد الأدنى من وقت التوقف. فريقنا من الفنيين ذوي الخبرة متاح على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو مخاوف قد تكون لديك وتقديم المساعدة عن بعد حسب الحاجة. |
بالإضافة إلى ذلك، نقدم التركيب والتدريب في الموقع لضمان الإعداد والتشغيل السليم للآلة، بالإضافة إلى خدمات الصيانة الوقائية والإصلاح للحفاظ على تشغيل آلتك بسلاسة.
التعبئة والشحن:
تعبئة المنتج: سيتم تعبئة آلة AOI PCB في صندوق كرتوني قوي مع حشوة إسفنجية لضمان النقل الآمن. سيتم تأمين الآلة بأشرطة أو ربطات لمنع أي حركة أثناء الشحن. سيشمل الطرد أيضًا دليل تعليمات وأي كابلات أو ملحقات ضرورية.
الشحن: سيتم شحن آلة AOI PCB عبر خدمة ساعي مرموقة مثل FedEx أو DHL. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد. سيعتمد وقت التسليم المقدر على خدمة الساعي والوجهة، ولكننا سنقدم معلومات تتبع للعميل بمجرد توفرها.
الأسئلة الشائعة:
ج: اسم العلامة التجارية لآلة لوحة الدوائر المطبوعة (PCB) هذه هو Mento.
س: أين يتم تصنيع آلة لوحة الدوائر المطبوعة (PCB) هذه؟
ج: يتم تصنيع آلة لوحة الدوائر المطبوعة (PCB) هذه في دونغقوان، الصين.
ج: نعم، آلة لوحة الدوائر المطبوعة (PCB) هذه معتمدة بشهادة ISO9001/ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لآلة لوحة الدوائر المطبوعة (PCB) هذه؟
ج: الحد الأدنى لكمية الطلب لآلة لوحة الدوائر المطبوعة (PCB) هذه هو 1.
س: ما هو سعر آلة لوحة الدوائر المطبوعة (PCB) هذه؟
س: ما هو وقت التسليم لآلة لوحة الدوائر المطبوعة (PCB) هذه؟
ج: وقت التسليم لآلة لوحة الدوائر المطبوعة (PCB) هذه هو 3 أسابيع.
س: ما هي شروط الدفع لآلة لوحة الدوائر المطبوعة (PCB) هذه؟
ج: شروط الدفع لآلة لوحة الدوائر المطبوعة (PCB) هذه هي عبر الإنترنت.
س: ما هي قدرة التوريد لآلة لوحة الدوائر المطبوعة (PCB) هذه؟
ج: قدرة التوريد لآلة لوحة الدوائر المطبوعة (PCB) هذه هي 1000/شهر.
