تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |
مصدر الضوء: |
مصباح LED |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
واجهة: |
إيثرنت |
سرعة التفتيش: |
1000 مم / ثانية |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |
مصدر الضوء: |
مصباح LED |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
واجهة: |
إيثرنت |
سرعة التفتيش: |
1000 مم / ثانية |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
واحدة من الميزات المتميزة لهذه الآلة هي كاميرا CCD عالية الدقة، والتي توفر نوعية الصورة الفائقة وتضمن أن حتى أصغر التفاصيل يتم التقاطها بدقة قصوى.هذا يجعل من الممكن لآلة AOI PCB اكتشاف حتى أصغر العيوب على سطح PCBلضمان أن كل لوحة دائرة تمر من خلاله هي من أعلى جودة.
تم تصميم آلة AOI PCB أيضًا مع مراعاة الراحة في الاعتبار ، مع أبعاد صغيرة تبلغ 1000mm X 800mm X 1200mm مما يسمح لها بالاندماج بشكل مريح في أي مساحة عمل.واجهة إيثرنت تجعل من السهل أيضا الاتصال بأجهزة وشبكات أخرى، توفير التكامل السلس مع أنظمتك الحالية.

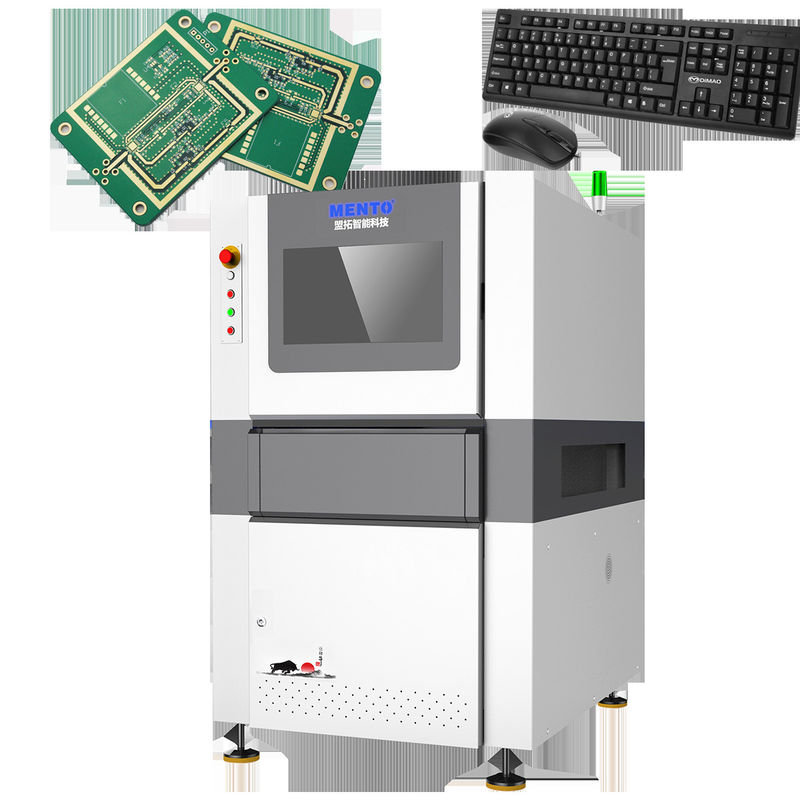

| تفتيش 3D لـ "بستة اللحام" | ||
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| المعلم التقني | القيمة |
|---|---|
| اسم المنتج | آلة AOI PCB |
| سمك اللوحة | 0.2 ملم - 6 ملم |
| حجم اللوحة | 500ملم × 500ملم |
| واجهة | الايثرنت |
| القرار | 10μm |
| النموذج | XYZ-1000 |
| إمدادات الطاقة | التيار المتردد 220 فولت، 50 هرتز |
| نظام التشغيل | ويندوز 10 |
| نوع الكاميرا | CCD عالية الدقة |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
| مصدر الضوء | مصباح LED |
تم تصميم هذا المنتج لتوفير نتائج تفتيش دقيقة وموثوقة للوحات الدائرة المطبوعة باستخدام التكنولوجيا البصرية المتقدمةيمكن لجهاز AOI اكتشاف مجموعة واسعة من العيوب مثل المكونات المفقودةمع نوع كاميرا CCD عالية الدقة ودقة التفتيش من ± 5μm ، يمكن لآلة AOI PCB ضمان جودة منتجاتك بشكل فعال.
آلة AOI PCB مناسبة لمختلف مناسبات ومواقف تطبيق المنتجات. يمكن استخدامها في خط إنتاج المنتجات الإلكترونية وتصنيع PCB وتجميع SMT.هذا المنتج يمكن استخدامه لاختبار مختلف PCBs مثل ذات الجانبين، متعددة الطبقات، ومرنة. واجهة الجهاز هي إيثيرنت، مما يسمح بسهولة الاتصال بأجهزة وأنظمة أخرى.
آلة AOI PCB لديها اسم نموذجي XYZ-1000 وأبعاد 1000mm X 800mm X 1200mm ، مما يجعلها مضغوطة وسهلة التثبيت في أي مساحة عمل. مع قدرة إمداد 1000 / شهر ،هذا المنتج يمكن أن تلبي متطلبات مختلف الصناعات.
في الختام ، فإن آلة AOI PCB هي نظام تفتيش PCB موثوق وفعال يمكنه توفير نتائج تفتيش دقيقة وموثوقة.انها مناسبة لمختلف مناسبات تطبيق المنتج والسيناريوهات، ولها قدرة عالية على توفير لتلبية متطلبات الصناعات المختلفة. إذا كنت تبحث عن حل موثوق وفعالآلة الـ AOI PCB من Mento هي المنتج المثالي لك.
إن منتج آلة AOI PCB مجهز بالدعم التقني والخدمات لضمان أداء مثالي وتقليل وقت التوقف.فريقنا من الخبراء متاح لتقديم المساعدة والتوجيه في المجالات التالية:
نحن ملتزمون بتوفير خدمة استثنائية للعملاء وضمان أن عملائنا يحصلون على أقصى استفادة من استثماراتهم. اتصل بنا لمزيد من المعلومات حول دعمنا التقني وخدماتنا.
يتم تعبئة آلة AOI PCB بأمان في صندوق من الورق المقوى مع غطاء الرغوة لمنع أي تلف أثناء الشحن.
الشحن:
نحن نقدم شحنًا مجانيًا لآلة AOI PCB إلى جميع المواقع داخل الولايات المتحدة. بالنسبة للطلبات الدولية ، سيتم حساب تكاليف الشحن عند الخروج.قد يختلف وقت الشحن حسب الوجهة، ولكن عادة ما يستغرق 3-5 أيام عمل داخل الولايات المتحدة و 7-14 أيام عمل للطلبات الدولية.
س: ما هو اسم العلامة التجارية لهذه الآلة؟
الجواب: اسم العلامة التجارية لهذه الآلة AOI PCB هو Mento.
س: أين يتم إنتاج آلة PCB AOI هذه؟
الجواب: هذه آلة الـ AOI PCB مصنوعة في الصين دونغغوان.
س: هل هذه الآلة معتمدة؟
ج: نعم، هذه آلة الأقراص الورقية AOI معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه آلة AOI PCB؟
الجواب: الحد الأدنى للكمية الطلبية لهذه الآلة AOI PCB هو 1.
س: ما هو نطاق السعر لهذه الآلة؟
الجواب: السعر لهذه الآلة AOI PCB قابلة للتفاوض.
س: ما هو وقت التسليم لهذه آلة AOI PCB؟
الجواب: وقت التسليم لهذه الآلة AOI PCB هو أسبوع واحد.
س: ما هي شروط الدفع لهذه الآلة؟
الجواب: شروط الدفع لهذه الآلة AOI PCB على الخط.
س: ما هي قدرة التوريد لهذه آلة AOI PCB؟
ج: القدرة على التوريد لهذه الآلة AOI PCB هي 1000 / الشهر.
