تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
القرار: |
10 ميكرومتر |
نوع المنتج: |
نظام الفحص البصري الآلي |
الاتصال: |
إيثرنت، يو إس بي |
سرعة التفتيش: |
ما يصل إلى 60 سم2/ث |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
القرار: |
10 ميكرومتر |
نوع المنتج: |
نظام الفحص البصري الآلي |
الاتصال: |
إيثرنت، يو إس بي |
سرعة التفتيش: |
ما يصل إلى 60 سم2/ث |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |

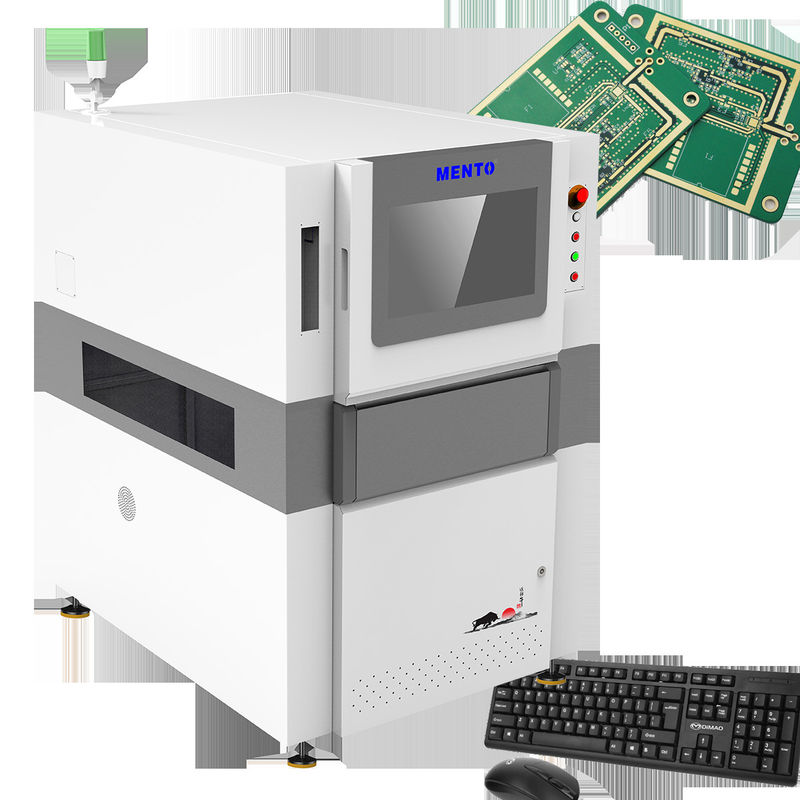

تستخدم آلة اختبار AOI تقنية التصوير المتقدمة للكشف عن أي عيوب في PCBs ، مما يضمن تسليم المنتجات عالية الجودة فقط للعملاء.وهي مجهزة بكاميرات عالية الدقة التي التقاط صور من PCBs ومقارنتها مع التصميم الأصليهذا يضمن أن جميع المكونات وضعت بشكل صحيح، وليس هناك عيوب مثل الشقوق أو الخدوش أو التلوث.
يحتوي جهاز AOI على واجهة سهلة الاستخدام تسمح للمستخدمين بإعداد وتشغيل عمليات التفتيش بسرعة. ويمكن توصيله بـ Ethernet و USB ، مما يجعل نقل البيانات سريعًا وفعالًا.كما تم تجهيز الجهاز بمصدر الطاقة من التيار المتردد 100-240V، 50/60 هرتز، والذي يسمح له باستخدامها في مختلف البلدان دون الحاجة إلى محول طاقة خارجي.
واحدة من الميزات الرئيسية لآلة اختبار AOI هي سرعة التفتيش. يمكنها التفتيش حتى 60 سم 2 / ثانية ، مما يجعلها واحدة من أسرع الآلات في السوق.هذا يضمن عدم إبطاء عملية الإنتاجويتلقى العملاء منتجاتهم في الوقت المناسب
آلة AOI مثالية لمختلف الصناعات التي تتطلب أقراص PCB عالية الجودة ، مثل صناعات السيارات والفضاء والاتصالات.والدقة تجعلها أصل قيم لأي خط إنتاج.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| اكتشاف العيوب | عيبات المفاصل والمواد المكونة والبي سي بي |
| نوع الكاميرا | CCD عالية الدقة |
| سرعة التفتيش | تصل إلى 60 سم2/ثانية |
| نظام التشغيل | النوافذ |
| طرق التفتيش | 2D و 3D |
| التطبيق | فحص PCB |
| البرمجيات | واجهة مستخدم بديهية |
| منطقة التفتيش | حتى 610mm × 460mm |
| الأبعاد | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
يحتوي جهاز Mento AOI Tester على دقة عالية تبلغ 10μm ويمكنه فحص مساحة تصل إلى 610mm X 460mm. وهو مجهز بنظام تشغيل Windows مما يسهل استخدامه.إنها آلة AOI التي يمكن أن تكتشف أنواع مختلفة من العيوب مثل مفصل اللحام، عيوب المكونات وPCB. يوفر نتائج التفتيش الدقيقة والموثوق بها.
اختبار Mento AOI مثالي للاستخدام في مصانع تجميع PCB ، ومصنعي المنتجات الإلكترونية ، وغيرها من الصناعات ذات الصلة. يمكن استخدامه في تطبيقات مختلفة مثل خط تجميع PCB ،خط إنتاج SMT، ومحطة إعادة العمل. يمكن استخدام آلة AOI للتفتيش على PCBs قبل وبعد لحام إعادة التدفق ، وكذلك بعد لحام الموجة.ويمكن أيضا أن تستخدم في إصلاح PCB وتفتيش المواد الواردة.
يمكن استخدام Mento AOI Tester في سيناريوهات مختلفة. يمكن استخدامه في عملية الإنتاج لضمان جودة PCBs ، مما يقلل من خطر إنتاج منتجات معيبة.ويمكن أيضا أن تستخدم في مراقبة الجودة لضمان أن المنتج النهائي يستوفي المواصفات المطلوبةيمكن استخدام اختبار AOI في البحث والتطوير لضمان أن التصميم صحيح وخالي من العيوب. ويمكن أيضًا استخدامه في خدمة ما بعد البيع للتفتيش وإصلاح المنتجات المعيبة.
مزود Mento AOI Tester بتوصيل Ethernet و USB مما يسهل الاتصال بأجهزة أخرى. يمكن توصيله بأجهزة كمبيوتر أو شبكة لنقل البيانات وإدارتها.اختبار AOI سهل التشغيل والصيانة، مما يجعلها الخيار المثالي لكل من الشركات الصغيرة والكبيرة.
بشكل عام ، فإن اختبار Mento AOI هو منتج ممتاز لتحقيق PCB AOI.والقدرة على اكتشاف العيوب تجعلها أداة قيمة في عملية الإنتاجمن السهل استخدامها وموثوق بها وفعالة، مما يجعلها الخيار المثالي للشركات التي تسعى لتحسين جودة منتجاتها وخفض تكاليف الإنتاج.
تشمل خيارات الاتصال Ethernet و USB ، في حين أن نوع الكاميرا يفتخر بـ CCD عالي الدقة. وتشمل أوضاع التفتيش 2D و 3D ، ويتم تشغيل نظام التشغيل على Windows.
بالنسبة لأولئك المهتمين بخدمات تخصيص المنتج، شروط الدفع متاحة على الانترنت.
وتشمل الدعم التقني للمنتجات والخدمات التي يقدمها معالج AOI:
- الدعم الفني عن بعد
- الدعم الفني في الموقع
- التدريب والتعليم في مجال المنتجات
- خدمات الإصلاح والصيانة
- قطع الغيار وخدمات الاستبدال
- تحديثات البرمجيات
- الوثائق ودلائل الاستخدام
