تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
أوضاع التفتيش: |
2D و 3D |
نظام التشغيل: |
شبابيك |
نظام الإضاءة: |
مصباح LED |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
نوع المنتج: |
نظام الفحص البصري الآلي |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
البرمجيات: |
واجهة مستخدم بديهية |
أوضاع التفتيش: |
2D و 3D |
نظام التشغيل: |
شبابيك |
نظام الإضاءة: |
مصباح LED |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
نوع المنتج: |
نظام الفحص البصري الآلي |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
البرمجيات: |
واجهة مستخدم بديهية |

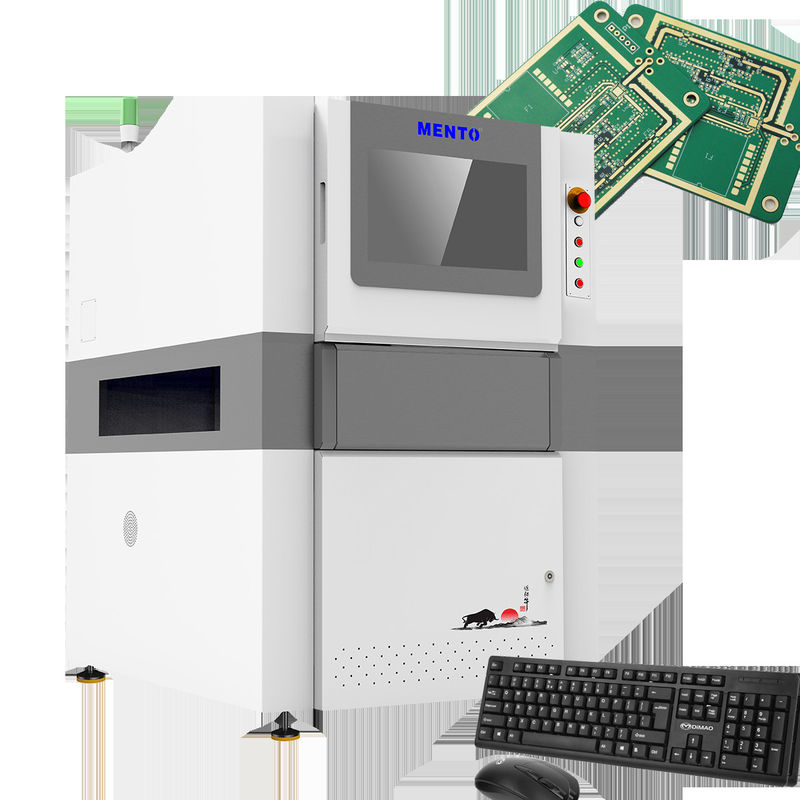

يحتوي اختبار AOI لدينا على نظام إضاءة قوي يستخدم تقنية LED لتوفير إضاءة مشرقة ومتسقة للتفتيش الدقيق.هذا النظام الضوئي يضمن اكتشاف حتى أصغر العيوبتوفر نتائج دقيقة وموثوق بها في كل مرة.
يحتوي اختبار AOI لدينا أيضا على واجهة مستخدم بديهية تجعل من السهل على المشغلين استخدامها. مع الملاحة البسيطة والقوائم سهلة الفهم،برنامجنا يسمح للمستخدمين بإعداد وتشغيل التفتيش بسرعة وسهولة.
جهاز اختبار AOI مزود بطرقتين للتفتيش ، 2D و 3D ، والتي توفر تحليلا شاملا للPCBs ومكوناتها. تسمح هذه الأوضاع بفحص شامل للPCB ،ضمان الكشف عن جميع العيوب والتصدي لها.
يأتي اختبار AOI لدينا مع خيارات اتصال Ethernet و USB ، مما يسهل نقل البيانات والنتائج إلى أجهزة أخرى.تسمح هذه الميزة بالاندماج السلس مع الأنظمة الأخرى وتعزز الكفاءة العامة لعملية التفتيش.
يوفر نوع كاميرا CCD عالية الدقة المستخدم من قبل اختبار AOI لدينا جودة صورة متفوقة ويضمن أن يتم التقاط وتحليل حتى أصغر التفاصيل.هذه الميزة تسمح بعملية تفتيش أكثر دقة وموثوقية، وضمان الكشف عن جميع العيوب والتصدي لها.
اختبار AOI لدينا هو الحل المثالي للشركات التي تتطلع إلى تحسين عملية فحص PCB الخاصة بهم. مع نظام الإضاءة القوي، واجهة مستخدم بديهية،وكاميرا CCD عالية الدقة، جهازنا هو الأداة المثالية لأي شركة تتطلع إلى تبسيط عملية فحص AOI وضمان جودة PCBs الخاصة بهم.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذا الجهاز هو جهاز فحص عالي الجودة يمكنه فحص الـ (بي سي بي) بسهولةيمكنك أن تكون متأكدا من النتائج الدقيقة والموثوق بها في كل مرة.
| سرعة التفتيش: | تصل إلى 60 سم2/ثانية |
| نوع المنتج: | نظام الفحص البصري التلقائي |
| البرمجيات | واجهة مستخدم بديهية |
| الكشف عن العيوب: | عيبات المفاصل والمواد المكونة والبي سي بي |
| القرار: | 10μm |
| طرق التفتيش: | 2D و 3D |
| إمدادات الطاقة: | التيار المتردد 100-240 فولت، 50/60 هرتز |
| نوع الكاميرا: | CCD عالية الدقة |
| الاتصال: | الايثنتر، USB |
| منطقة التفتيش: | حتى 610mm × 460mm |
آلة AOI Tester هي منتج عالي التقنية يساعد في فحص PCBs. تستخدم نظام فحص AOI للكشف عن الأخطاء والأخطاء في لوحات الدوائر المطبوعة.هذه الآلة توفر وسيلة سريعة وفعالة لضمان جودة PCBs قبل إطلاقها في السوقهذا يوفر الوقت والموارد للمصنع، ويضمن أيضا رضا العملاء.
يمكن استخدام آلة اختبار AOI في سيناريوهات مختلفة مثل التصنيع الإلكتروني والاتصالات والصناعات السيارية. وهي قابلة للتطبيق أيضًا في إنتاج PCB على نطاق صغير.تستخدم آلة اختبار AOI إضاءة LED، وهو صديق للبيئة وفعال من حيث الطاقة. يعمل باستخدام نظام تشغيل Windows ويمكن توصيله عبر Ethernet أو USB.
بشكل عام ، آلة AOI Tester من Mento هي منتج موثوق بكفاءة لـ aoi inspection pcb.هذا المنتج هو أداة أساسية للمصنعين الإلكترونيين الذين يرغبون في ضمان جودة PCBsمع ميزات سهلة الاستخدام والقدرات التقنية العالية ، فإن آلة اختبار AOI أمر لا بد منه لأي مصنع يريد أن يبقى متقدما في السوق.
وتشمل الدعم التقني للمنتجات والخدمات التي يقدمها معالج AOI:
- المساعدة في التثبيت والإعداد
- معالجة المشاكل وحل المشكلات
- التدريب والتعليم في مجال المنتجات
- خدمات الإصلاح والصيانة
- تحديثات البرمجيات والترقيات
- الوصول إلى كتيبات المستخدم والتوثيق
