تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: ك2005
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
سرعة الكشف: |
0.6 مجال رؤية/ثانية |
الدقة: |
دقة عالية |
آلة تصوير: |
5 ميجابكسل، ملون |
العرض: |
شاشة 23.8 بوصة بدقة FHD |
نوع الكاميرا: |
اتفاقية مكافحة التصحر |
الوزن: |
500 كجم |
الوظائف: |
الاستخدام الصناعي (SMT) |
PCBA: |
50*50 ~ 400*266 مللي متر |
اتجاه النقل: |
إل آر أو آر إل |
الميناء: |
شنتشن |
التطبيق: |
لصق اللحام للفحص البصري SPI |
الخصائص: |
معدات المسار المزدوج |
المواصفات البصرية: |
مجال الرؤية: 400*266 مللي متر |
حجم الآلة: |
W1080 X D1390 X H1840 ((ملم) |
القوة: |
إلكتروني |
سرعة الكشف: |
0.6 مجال رؤية/ثانية |
الدقة: |
دقة عالية |
آلة تصوير: |
5 ميجابكسل، ملون |
العرض: |
شاشة 23.8 بوصة بدقة FHD |
نوع الكاميرا: |
اتفاقية مكافحة التصحر |
الوزن: |
500 كجم |
الوظائف: |
الاستخدام الصناعي (SMT) |
PCBA: |
50*50 ~ 400*266 مللي متر |
اتجاه النقل: |
إل آر أو آر إل |
الميناء: |
شنتشن |
التطبيق: |
لصق اللحام للفحص البصري SPI |
الخصائص: |
معدات المسار المزدوج |
المواصفات البصرية: |
مجال الرؤية: 400*266 مللي متر |
حجم الآلة: |
W1080 X D1390 X H1840 ((ملم) |
القوة: |
إلكتروني |

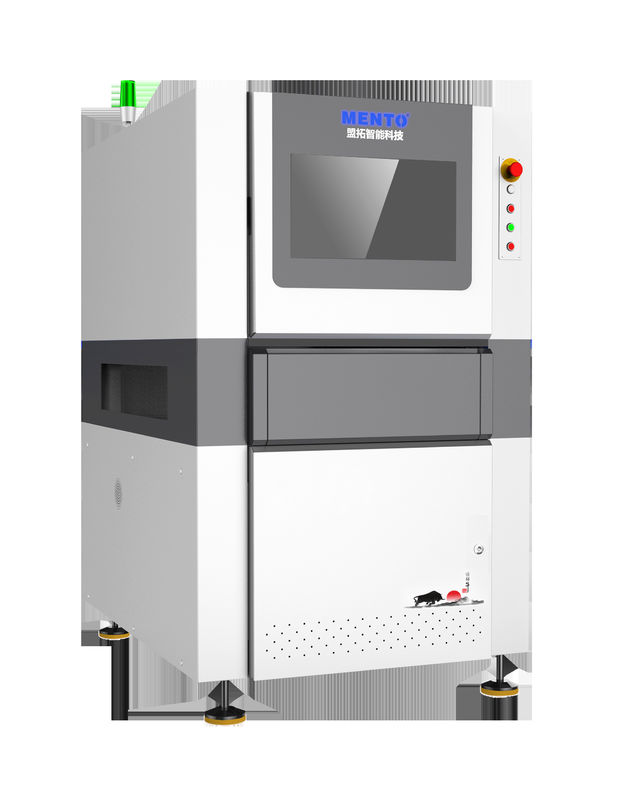

| التفتيش البصري الآلي الثنائي الأبعاد على الإنترنت | |||
| النموذج | K2005 | ||
| اختبار القدرة | عناصر الاختبار | جسد مكونات CHIP، مفاصل لحام مكونات CHIP، أحرف، مفاصل لحام DIP | |
| الحد الأدنى للمكون | (تشيب: 01005)0.3ملم | ||
| طريقة الكشف | التعلم العميق، معالجة الصور | ||
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة | |
| العدسة المتجهة | 0.345X/0.22X/0.17X | ||
| القرار | 10um/15um/20um | ||
| القيادة | 24x20mm/36x30mm/48x40mm | ||
| سرعة الكشف | 3FOV/s | ||
| نظام البرمجيات | نظام التشغيل | أوبونتو 2004 | |
| الخصائص الميكانيكية | سمك PCB | 0.3~10mm ((Warp≤5mm) | |
| ارتفاع المكون | أعلى 30mm، أسفل 84mm ((يمكن تخصيص ارتفاع خاص) | ||
| جهاز القيادة | محرك الخدمة + المسمار الكروي + خط التوجيه | ||
| سرعة التحرك | ماكس.600ملم/ثانية | ماكس.800ملم/ثانية | |
| دقة الموقع | ≤8um ((بعد المعايرة) | ||
| دليل نقل PCB | ارتفاع نقل حديد PCB:900+20mm ((من الأرض إلى سطح نقل حديد PCB) | ||
| 600ملم × 700ملم | |||
| الحد الأدنى للمسافة بين PCBs:≤90mm | |||
| المعلمات | طريقة التجفيف | AC220V/50Hz/2000W | |
| شاشة الكشف | W1000mmxD1380mmxH1600mm ((بدون قدم 100±20mm) | ||
| الدقة | 1100 كجم | ||
| دقة إعادة القياس | ≥0.5MPa | ||
| حجم حلقة الوافر | درجة الحرارة: 5 ~ 40 ° C ، الرطوبة النسبية 25 ~ 80٪ ((بدون صقيع) | ||
| عدد الفطائر التي تم التعامل معها في وقت واحد | واجهة SMEMA القياسية | ||
ميزات المنتج - أنظمة الرؤية ((Onlineمسار واحد)
إمكانات اختبار المنتجات ((المسار الواحد عبر الإنترنت)
9. عدم كفاية لحام 10. الدائرة القصيرة 12. التراجع 13. مكون DIP مفقود 14.
إزاحة المكونات المفقودة عكس القطبية غير الرطبة
عادةً ما يطفو الدبوس لا توجد جسر لحام كاف
البرمجة السريعة ((Onlineمسار واحد)
1. استيراد قاعدة البيانات تلقائيًا
2. تعديل معايير اللوحة بأكملها
3. وصلة نقرة واحدة إلى المكتبة العامة للمكونات 4. المكتبة القياسية
البرمجة خارج الإنترنت ((على الإنترنتمسار واحد)
ضبط معايير الآلة عبر الإنترنت وخارج الإنترنت (المكتب) دون توقف.
مكونجالخطيةالكشف ((على الانترنتمسار واحد/ 1.2m على الانترنتمسار واحد)
1. حساب زاوية دوران المكون
2. حساب النطاق بين الحد الأقصى والحد الأدنى للتراجع من المكون
3المسافة بين المكونات
4المسافة بين المكون ونقطة مرجعية أو خط
الكشف عن التوافق (التوافق، المسافة المطلقة، نطاق التوافق، المسافة بين المكونات)
الـ MES الشاملةدأتاأناالتواصلجالقدراتونظام SPC قوي(على الانترنتمسار واحد)
1إحصاءات في الوقت الحقيقي لأهم 10 مكونات إنذار
2. يمكنه تعيين إعداد إنذار لإيقاف المعدات الصاعدة تلقائيًا
3تصدير صورة اللوحة الكاملة لكل PCB في الوقت الحقيقي للتتبع اللاحق
4واجهة MES التي تم تطويرها بشكل محلي تدعم التنسيقات القياسية والمخصصة.
ملخص النسبة المئوية الإجمالية أفضل 10 أنواع العيوب أفضل 10 مكونات العيوب أفضل 10 مكونات إيجابية كاذبة مخطط باريتو لأفضل 10 أنواع العيوب
توفير العملالوضع
من خلال نقل البيانات وأساليب أخرى ، يمكن لشخص واحد مراجعة بيانات إنذار AOI من خطوط متعددة ، وبالتالي تحقيق وضع توفير العمالة.
طابعة طابعة SPI مرفق رقاقة قبل إعادة تدفق AOI فرن إعادة تدفق AOI بعد إعادة تدفق
خصائص المنتج - منصة المعدات
القضيب الثلاثي القسم قابل للفصل ويمكن تغييره وفقًا لطول المنتج. يمكن تطبيقه على مختلف المنتجات والخطوط في الورشة.
1منصة الصب المتكاملة يلغي بفعالية الإجهاد الهيكلي ويضع الأساس لدقة الماكينة واستقرارها.
2منصة مكونات التحكم الإلكتروني المنسحب تجعل الصيانة أكثر سهولة.
3تصميم مهنة وجميل المظهر، أكثر تناغمًا مع الجماليات الرسمية والإرغونومية.
قدرات تفتيش المنتجات
إزاحة غير صحيحة من الميل عادي العيب
مكونات مفقودة موازنة المقابس موازنة الديود موازنة الغراء غير كافية موازنة الغراء
