Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: K2012DT
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
القرار: |
10 ميكرون |
إمدادات الطاقة: |
110-240 فولت تيار متردد، 50/60 هرتز |
نظام التشغيل: |
شبابيك |
سرعة التفتيش: |
ما يصل إلى 1000 ملم²/ثانية |
الوظيفة: |
اكتشاف العيوب على لوحات الدوائر المطبوعة |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
التطبيق: |
الفحص البصري الآلي |
الأبعاد: |
1200 مم × 800 مم × 1500 مم |
القرار: |
10 ميكرون |
إمدادات الطاقة: |
110-240 فولت تيار متردد، 50/60 هرتز |
نظام التشغيل: |
شبابيك |
سرعة التفتيش: |
ما يصل إلى 1000 ملم²/ثانية |
الوظيفة: |
اكتشاف العيوب على لوحات الدوائر المطبوعة |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
التطبيق: |
الفحص البصري الآلي |
الأبعاد: |
1200 مم × 800 مم × 1500 مم |

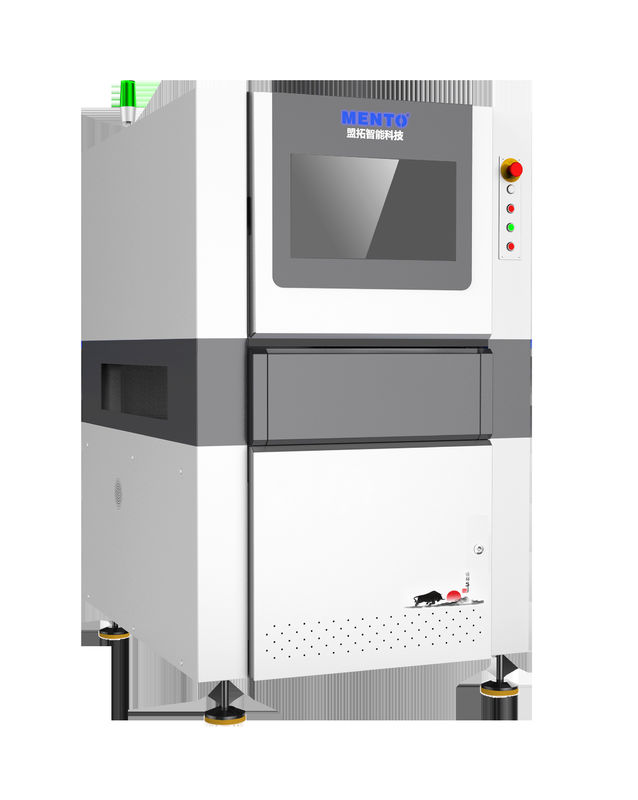

| فحص بصري آلي ثنائي المسار عبر الإنترنت | ||
| الموديل | K2012DT | |
| قدرة الاختبار | عناصر الاختبار | جسم مكون CHIP، وصلات لحام مكون CHIP، أحرف، وصلات لحام DIP |
| الحد الأدنى للمكون | CHIP:01005 Pitch:0.3mm | |
| طريقة الكشف | تصحيح معلمات الخوارزمية، تعلم الآلة | |
| النظام البصري | كاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 12 ميجابكسل |
| عدسة تليسينترك | 0.36X/0.23X | |
| الدقة | 10um/15um | |
| مجال الرؤية | 40x30mm /60x45mm | |
| سرعة الكشف | 3FOV/s | |
| الخصائص الميكانيكية | سمك لوحة الدوائر المطبوعة | 0.3~10mm(انحراف ≤5mm) |
| ارتفاع المكون | علوي 30 مم، سفلي 84 مم (يمكن تخصيص الارتفاع الخاص) | |
| جهاز القيادة | محرك سيرفو + برغي كروي + دليل خطي | |
| سرعة الحركة | بحد أقصى 600 مم/ثانية | |
| دقة تحديد المواقع | ≤8um(بعد المعايرة) | |
| دليل نقل لوحة الدوائر المطبوعة | ارتفاع نقل سكة لوحة الدوائر المطبوعة: 900+20 مم (من الأرض إلى سطح نقل سكة لوحة الدوائر المطبوعة) | |
|
الحد الأقصى لحجم لوحة الدوائر المطبوعة: 600 مم × عرض 300 مم (مسار مزدوج، لوحة دوائر مطبوعة مزدوجة) 600 مم × عرض 580 مم (مسار مفرد، لوحة دوائر مطبوعة مفردة) |
||
| الحد الأدنى للمسافة بين لوحات الدوائر المطبوعة: ≤90 مم | ||
| المعلمات | طريقة المعالجة | AC220V/50Hz/2000W |
| شاشة الكشف | عرض 1000 مم × عمق 1380 مم × ارتفاع 1600 مم (بدون قاعدة 100±20 مم) | |
| الدقة | 1100 كجم | |
| دقة إعادة القياس | ≥0.5MPa | |
| حجم حلقة الرقاقة | درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| عدد الرقاقات التي يتم التعامل معها في وقت واحد | واجهة SMEMA قياسية | |
ميزات المنتج - أنظمة الرؤية
قدرات اختبار المنتج (مسار مزدوج عبر الإنترنت)
1. سوء الوضع 2. مكون مفقود 3. عكس القطبية 4. عدم الترطيب 5. فتحة اللحام 6. شذوذ خطي 7. لحام ضعيف 8. انحراف الدبوس
9. لحام غير كافٍ 10. دائرة قصر 11. إزاحة 12. مكون DIP مفقود 13. دبابيس DIP غير ممتدة......
سوء الوضع مكون مفقود عكس القطبية عدم الترطيب انحراف الدبوس
كشف خطية المكون (مسار أحادي عبر الإنترنت/مسار أحادي عبر الإنترنت 1.2 متر)
1. حساب زاوية دوران المكون
2. حساب النطاق بين الحد الأقصى والأدنى لإزاحة المكون
3. المسافة بين المكونات
4. المسافة بين المكون ونقطة مرجعية أو خط
كشف الخطية (الخطية، المسافة المطلقة، نطاق الخطية، المسافة العمودية)
وظيفة ربط بيانات MES ونظام SPC قوي
1. إحصائيات في الوقت الفعلي لأعلى 10 مكونات إنذار
2. يتيح تعيين عدد إنذارات لإيقاف المعدات الأولية تلقائيًا.
3. تصدير صورة اللوحة الكاملة لكل لوحة دوائر مطبوعة في الوقت الفعلي للتتبع اللاحق
4. واجهة MES المطورة محليًا تدعم التنسيقات القياسية والمخصصة.
وضع توفير العمالة
من خلال نقل البيانات وطرق أخرى، يمكن لشخص واحد عرض بيانات إنذار AOI لعدة خطوط، وبالتالي تحقيق وضع توفير رجل.
