تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: K2005DW
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1140 مم × العمق 1400 مم × الارتفاع 1600 مم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
الوزن: |
900 كلغ |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
البند: |
آلة SMT AOI PCB، أنظمة AOI |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الوظائف: |
الاستخدام الصناعي - خط التجميع SMT |
طريقة الإضاءة: |
مصباح LED |
النموذج: |
ABC-123 |
الدقة: |
دقة عالية |
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
الوزن: |
900 كلغ |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
البند: |
آلة SMT AOI PCB، أنظمة AOI |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الوظائف: |
الاستخدام الصناعي - خط التجميع SMT |
طريقة الإضاءة: |
مصباح LED |
النموذج: |
ABC-123 |
الدقة: |
دقة عالية |

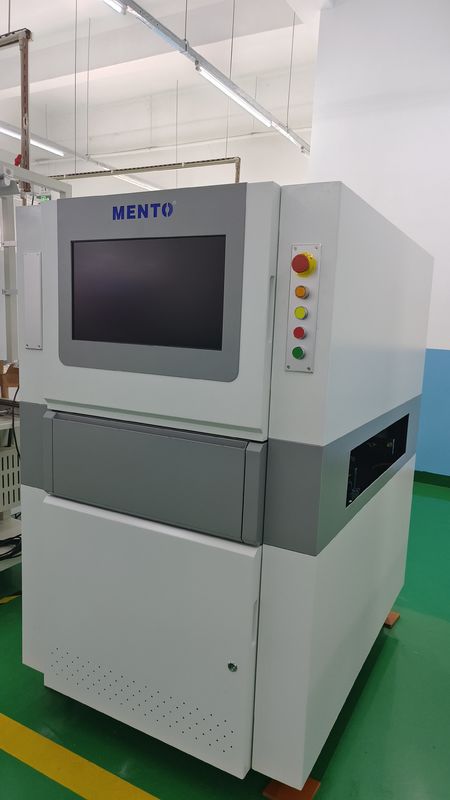

سلسلة K20 إلى أسفل التفتيش البصري الآلي
| نموذج الجهاز | K2005DW | |
| قدرة الكشف | عناصر الكشف | جسد مكونات CHIP، مفاصل لحام مكونات CHIP، أحرف، مفاصل لحام DIP |
| أصغر مكون | (شيب: 0201)0.3ملم | |
| طريقة الكشف | تعديل معايير الخوارزمية، التعلم الآلي | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| العدسة المتجهة | 0.22X/0.17X | |
| القرار | 15um/20um/25um | |
| القيادة | 36x30mm/48x40mm/61x51mm | |
| سرعة الكشف | 3FOV/s | |
| نظام برمجي | نظام تشغيل | ويندوز 10 |
| الخصائص الميكانيكية | سمك PCB | 0.3~10mm ((صفحة الحرب≤5mm) |
| ارتفاع المكون | 180 ملم أعلى، 30 ملم أسفل (يمكن تخصيص ارتفاع خاص) | |
| معدات القيادة | المحرك الخادم + المسمار الكروي + الزحف الخطي | |
| سرعة التحرك | ماكس.600ملم/ثانية | |
| دقة الموقع | ≤8um ((بعد المعايرة) | |
| سكة حديدية نقل PCB | ارتفاع نقل قاطرة PCB: 900±20mm (من الأرض إلى سطح نقل قاطرة PCB) | |
| الحجم الأقصى للوحات: 510mmx460mm | ||
| الحد الأدنى للفاصل بين أقراص PCB: ≤90mm | ||
| المعلمات | مصدر الطاقة | AC220V/50Hz/2000W |
| الحجم الكلي | W1140mmxD1400mmxH1600mm (باستثناء القدم 100±20mm) | |
| الوزن | ≈700 كيلوغرام | |
| ضغط الهواء | ≥0.5MPa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
تصميم المنصة العلمية
تصميم المسار المتحرك للصفات الصلبة
دقة التكرار ودقة الموقع عالية، ضوضاء منخفضة.
تصميم نظام تحكم حركة عالي الدقة
تجنب فقدان البيانات من نظام الحركة، وضمان عالية السرعة والعمل المستقر، وتحسين فعالة سرعة تسارع الحركة والتباطؤ.
خصائص المنتج - أنظمة الرؤية
كاميرا صناعية
كاميرا رقمية صناعية عالية السرعة متعددة الأطراف
جهاز تحكم مصدر الضوء بالتيار الثابت
ويحرص جهاز التحكم الرقمي للتيار الثابت في الحلقة المغلقة الكاملة على استقرار ووحدة سطوع مصدر الضوء.
النظام البصري المتمركز
عمق مجال عال، تشويه منخفض، بكسل كامل، تصميم دقة ثابتة.
القدرة على فحص المنتجات
1. جزء خاطئ 2. جزء مفقود 3. عكس 4. لحام افتراضي 5. ثقب عمود 6. التوافق 7. لحام خاطئ 8.
10. القصدير المتواصل 11. المفاصل الحامية DIP أقل من القصدير 12. الموقف المتحرك 13.
وظيفة توصيل بيانات MES ونظام SPC قوي
1إحصاءات في الوقت الحقيقي لأهم 10 مكونات إنذار
2. يمكنه تعيين إعداد إنذار لإيقاف المعدات الصاعدة تلقائيًا
3تصدير صورة اللوحة الكاملة لكل PCB في الوقت الحقيقي للتتبع اللاحق
4واجهة MES التي تم تطويرها بشكل محلي تدعم التنسيقات القياسية والمخصصة.
