تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC
رقم الموديل: K2012DT
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1140 مم × العمق 1400 مم × الارتفاع 1600 مم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
البند: |
آلة SMT AOI PCB، أنظمة AOI |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الوظائف: |
الاستخدام الصناعي - خط التجميع SMT |
الدقة: |
دقة عالية |
نظام التشغيل: |
شبابيك |
بيئة: |
10-40 ℃ |
مصدر الهواء: |
0.4-0.6MPa |
سمك اللوحة: |
0.5-6ملم |
المصدر البصري: |
RGB + W أربعة ألوان تكاملية |
البند: |
آلة SMT AOI PCB، أنظمة AOI |
شحنة: |
الشحن في الوقت المحدد |
التطبيق: |
فحص البصري لـ SPI من معجون اللحام |
الوظائف: |
الاستخدام الصناعي - خط التجميع SMT |
الدقة: |
دقة عالية |

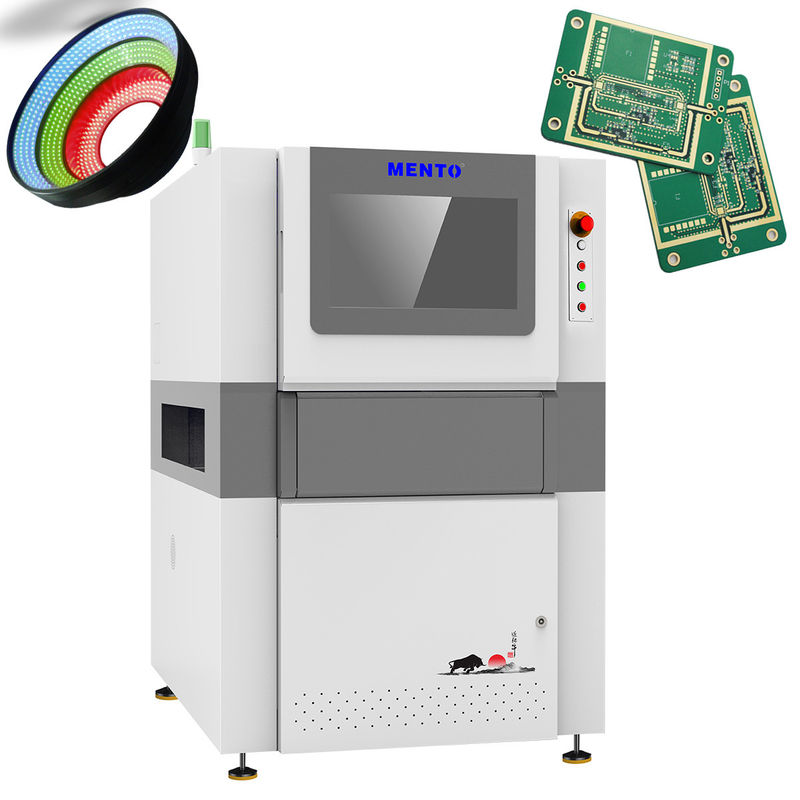

نظام الفحص البصري الآلي من سلسلة K20 للأسفل
| طراز الجهاز | K2012DT | |
| قدرة الكشف | عناصر الكشف | جسم مكون CHIP، وصلات لحام مكون CHIP، أحرف، وصلات لحام DIP |
| أصغر مكون | CHIP:0201 Pitch:0.3mm | |
| طريقة الكشف | تصحيح معلمات الخوارزمية، تعلم الآلة | |
| النظام البصري | كاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 12 ميجابكسل |
| عدسة تليسينترك | 0.23X | |
| الدقة | 15 ميكرومتر | |
| مجال الرؤية | 60x45 ملم | |
| سرعة الكشف | 3 مجال رؤية/ثانية | |
| الخاصية الميكانيكية | سمك لوحة الدوائر المطبوعة (PCB) | 0.3~10 ملم (التواء ≤ 5 ملم) |
| ارتفاع المكون | 180 ملم علوي، 30 ملم سفلي (يمكن تخصيص الارتفاع الخاص) | |
| معدات القيادة | محرك سيرفو + برغي كروي + شريحة خطية | |
| سرعة الحركة | الحد الأقصى 600 ملم/ثانية | |
| دقة تحديد المواقع | ≤ 8 ميكرومتر (بعد المعايرة) | |
| سكة نقل لوحة الدوائر المطبوعة (PCB) | ارتفاع نقل سكة PCB: 900 ± 20 ملم (من الأرض إلى سطح نقل دليل PCB) | |
| الحد الأقصى لحجم PCB: 510 ملم × 460 ملم | ||
| الحد الأدنى للمسافة بين لوحات PCB: ≤ 90 ملم | ||
| المعلمات | مصدر الطاقة | تيار متردد 220 فولت / 50 هرتز / 2000 واط |
| الحجم الكلي | عرض 1140 ملم × عمق 1400 ملم × ارتفاع 1600 ملم (باستثناء القدم 100 ± 20 ملم) | |
| الوزن | ≈ 700 كجم | |
| ضغط الهواء | ≥ 0.5 ميجا باسكال | |
| المتطلبات البيئية | درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| الاتصال بالمعدات الأولية والنهائية | واجهة SMEMA قياسية | |
تصميم منصة علمية
تصميم مسار حركة بدرجة طحن
دقة التكرار ودقة تحديد المواقع عالية، ضوضاء منخفضة.
تصميم نظام تحكم حركة عالي الدقة
تجنب فقدان بيانات نظام الحركة، وضمان التشغيل عالي السرعة والمستقر، وتحسين سرعة تسارع وتباطؤ الحركة بشكل فعال.
ميزات المنتج - أنظمة الرؤية
كاميرا صناعية
كاميرا رقمية صناعية متعددة الإطارات عالية السرعة.
وحدة تحكم مصدر ضوء بتيار ثابت
وحدة التحكم الرقمية ذات الحلقة المغلقة بالكامل بتيار ثابت تضمن استقرار وتوحيد سطوع مصدر الضوء.
نظام بصري تليسينترك
عمق مجال عالي، تشويه منخفض، بكسل كامل، تصميم دقة ثابتة.
قدرة فحص المنتج
1. جزء خاطئ 2. جزء مفقود 3. معكوس 4. لحام افتراضي 5. ثقب قصدير 6. استقامة 7. لحام خاطئ 8. ساق 9. قصدير قليل
10. قصدير مستمر 11. لحام DIP قصدير قليل 12. إزاحة الموضع 13. مكون DIP غير مثبت 14. مكون DIP غير خارج من القدم...
وظيفة ربط بيانات MES ونظام SPC قوي
1. إحصائيات في الوقت الفعلي لأكثر 10 مكونات تسبب إنذارًا
2. يتيح ضبط عدد الإنذارات لإيقاف المعدات الأولية تلقائيًا.
3. تصدير صورة اللوحة الكاملة لكل PCB في الوقت الفعلي للتتبع اللاحق
4. واجهة MES المطورة محليًا تدعم التنسيقات القياسية والمخصصة.
