تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
البرمجيات: |
واجهة مستخدم بديهية |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
القرار: |
10 ميكرون |
البرمجيات: |
واجهة مستخدم بديهية |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
القرار: |
10 ميكرون |

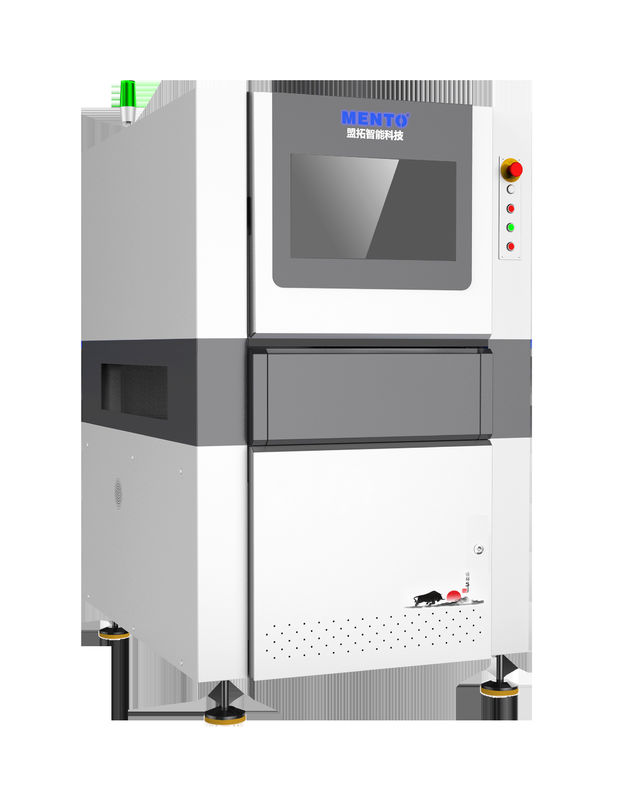

هذه الآلة 3D AOI تفتخر بسرعة فحص مثيرة للإعجاب تصل إلى 80 سم / ثانية ، وهي من بين أسرع ما في الصناعة.هذا يعني أنه يمكن أن تفتيش حجم كبير من PCBs في فترة قصيرة من الزمن، والتي تترجم إلى زيادة الإنتاجية وأوقات الإنتهاء الأسرع للمصنعين. مع هذه السرعة، يمكن للمصنعين بسهولة تحقيق أهداف الإنتاج الخاصة بهم وحتى تجاوزها.
من حيث سمك الـ PCB، هذه الآلة 3D AOI يمكنها التعامل مع ألواح تتراوح من 0.5 إلى 5 مم. وهذا يعني أنها يمكن أن تفتش مجموعة واسعة من الـ PCB،مما يجعلها حلًا متعدد الاستخدامات لمختلف أنواع المصنعينهذه المرونة تسمح للمصنعين بالحرية في العمل مع أنواع مختلفة من PCBs دون القلق بشأن قضايا التوافق.
تم تجهيز آلة 3D AOI بإضاءة RGB LED ، والتي توفر إضاءة متفوقة للتفتيش الدقيق لPCBs.هذه التكنولوجيا الإضاءة تضمن أن جميع أجزاء اللوحة PCB مضاءة بشكل كاف، مما يسهل على الآلة اكتشاف العيوب والشذوذ. إن إضاءة RGB LED فعالة أيضًا في استخدام الطاقة ، مما يعني أنها لا تستهلك الكثير من الطاقة ،مما يجعلها حل فعال من حيث التكلفة للمصنعين.
طريقة المواءمة التلقائية للآلة هي ميزة متميزة أخرى تجعلها خيارًا رئيسيًا للمصنعين. هذه الطريقة تضمن أن عملية التفتيش سريعة ودقيقة ،مما يجعل من الممكن للآلة فحص PCB بدقة وسرعةهذا مهم بشكل خاص للمصنعين الذين يتعين عليهم التعامل مع كمية كبيرة من PCBs بشكل منتظم.
تعمل آلة التفتيش 3D AOI على Windows 10 ، وهو نظام تشغيل يستخدم على نطاق واسع والمعروف بموثوقيته وسهولة الاستخدام.هذا يجعل من السهل على الشركات المصنعة لتشغيل الآلة دون أي صعوبة، كما أنها تضمن لهم الوصول إلى أحدث تحديثات البرمجيات وبرامج الأمان.
بشكل عام، هذه الآلة 3D AOI هي استثمار ممتاز لمصنعي الأقراص الورقية التي تبحث عن حل التفتيش الموثوق بها، عالية السرعة، ودقيقة. مع سرعة التفتيش المذهلة،إضاءة RGB LED، طريقة المواءمة التلقائية، ونظام التشغيل ويندوز 10، فمن الواضح لماذا هذه الآلة هي واحدة من أفضل الخيارات المتاحة في السوق اليوم.,نحن فخورون بهذا المنتج، ونحن واثقون من أنه سيساعد المصنعين على تحقيق أهدافهم الإنتاجية مع الحفاظ على معايير الجودة العالية.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مفقود الطباعة، أكثر من لحام، لحام غير كافية،sالجسور القديمة، طلاء معجون اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه الآلة 3D AOI هي نظام فحص PCB متقدم للغاية وفعال مصمم من قبل الشركات الرائدة في تصنيع معدات AOI.يستخدم تقنية الموازنة التلقائية لضمان نتائج التفتيش الدقيقة مع سرعة لا تصدق تصل إلى 80 سم / ثانيةمع وزن 800 كجم، تم بناء هذه الآلة التفتيشية 3D Aoi للاستمرارية والاستخدام طويل الأمد. وضوحها العالي من 10 ميكرو مترا يضمن الدقة والموثوقية في كل فحص.
| القرار | 10 ميكرومتر |
| البعد | L 1300 X W 1300 X H 1500 ملم |
| سرعة التفتيش | ما يصل إلى 80 سم2/س |
| طريقة الموازنة | الموازنة التلقائية |
| الوزن | 800 كجم |
| نظام التشغيل | ويندوز 10 |
| سمك اللوحة | 0.5 - 5 ملم |
| البرمجيات | واجهة مستخدم بديهية |
| أنواع التفتيش | مرفق اللحام، المكون، العيب |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
يحتوي جهاز Mento-01 3D AOI على الحد الأدنى للكمية 1 والسعر قابل للتفاوض. وقت التسليم عادةً ما يكون أسبوعًا واحد ويمكن الدفع عبر الإنترنت.قدرة إمداد هذه الآلة 3D AOI هي 1000 وحدة في الشهر، لضمان أن العملاء يمكن الحصول على أيديهم على هذا المنتج المبتكر بسرعة وكفاءة.
واحدة من الميزات الرئيسية لجهاز Mento-01 3D AOI هي قدرته على محاذاة PCB تلقائيًا ، مما يجعل الفحص أسرع وأكثر كفاءة.نظام التشغيل لهذا المنتج هو ويندوز 10، والتي تستخدم على نطاق واسع وسهلة الوصول إليها. تزن آلة Mento-01 3D AOI 800 كجم ، مما يجعلها منتجًا قويًا وموثوقًا يمكنه تحمل الاستخدام اليومي.
آلة Mento-01 3D AOI مثالية لمختلف مناسبات ومواقف تطبيق المنتجات.المنتج مناسب لمصنعي PCB الصغار والمتوسطيين وكذلك منشآت الإنتاج على نطاق واسعهذا المنتج يمكن استخدامه في إنتاج الهواتف المحمولة، وأجهزة الكمبيوتر، والإلكترونيات السيارات، والطيران والفضاء، والمعدات الطبية، وغيرها من الصناعات التي تتطلب PCBs عالية الجودة.آلة Mento-01 3D AOI مثالية أيضًا لمحلات إصلاح PCB ومرافق الصيانة التي تتطلب فحصًا سريعًا ودقيقًا لـ PCB.
باختصار ، آلة Mento-01 3D AOI هي نظام فحص PCB عالي الجودة يستخدم طرق فحص 3D متقدمة.المنتج مصنع في الصين ويتوافق مع معايير الجودة الدوليةآلة Mento-01 3D AOI مناسبة لمختلف مناسبات وتطبيقات المنتجات ، مما يجعلها أصلًا متعدد الاستخدامات وقيمًا لمصنعي PCB ودور إصلاح على حد سواء.
خدمات تخصيص المنتجات لدينا تشمل:
تم تجهيز Mento-01 بمصدر طاقة قوي AC 220V ، 50/60Hz ويعمل على نظام التشغيل Windows 10.وضوحه العالي من 10 ميكرو مترا يتيح التفتيش الدقيق لـ PCBs بسماكة تتراوح من 0.5 إلى 5 ملم. الجهاز يزن 800 كجم، مما يجعله قويا وموثوقا للاستخدام على المدى الطويل في خطوط الإنتاج.
تأتي آلة 3D AOI مع حزمة دعم تقني وخدمة شاملة تشمل:
تغليف المنتج:
سيتم تعبئة آلة 3D AOI بعناية في صندوق من الورق المقوى لضمان النقل الآمن. سيتم تأمين الآلة في مكانها مع إدراجات الرغوة لمنع أي تلف أثناء الشحن.بالإضافة إلى، يجب أن يحتوي الصندوق على دليل استخدام وأي كابلات ضرورية.
الشحن:
طريقة شحننا القياسية لجهاز 3D AOI هي من خلال خدمة شحن ذات سمعة طيبة. قد تختلف أوقات الشحن اعتمادا على موقعك، ولكننا نسعى جاهدين لضمان تسليم سريع.بمجرد أن يتم معالجة طلبك وشحنه، سوف نقدم لك رقم تتبع حتى تتمكن من مراقبة حالة التسليم الخاص بك.
الجواب: اسم العلامة التجارية لجهاز 3D AOI هو Mento.
س: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
س: أين يتم إنتاج آلة 3D AOI؟
الجواب: يتم إنتاج آلة AOI ثلاثية الأبعاد في دونغغوان الصينية.
السؤال: هل آلة 3D AOI معتمدة؟
ج: نعم، آلة 3D AOI معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س: هل السعر قابل للتفاوض عن آلة 3D AOI؟
ج: نعم، سعر آلة 3D AOI قابل للتفاوض.
س: ما هو وقت التسليم لجهاز 3D AOI؟
الجواب: وقت التسليم لجهاز 3D AOI هو أسبوع واحد.
س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الخط.
س: ما هي قدرة إمداد آلة 3D AOI؟
ج: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
