تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
نظام التشغيل: |
نظام التشغيل Windows 10 |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
سمك اللوحة: |
0.5 - 5 ملم |
البرمجيات: |
واجهة مستخدم بديهية |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
1100 كجم |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
سمك اللوحة: |
0.5 - 5 ملم |
البرمجيات: |
واجهة مستخدم بديهية |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
1100 كجم |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |

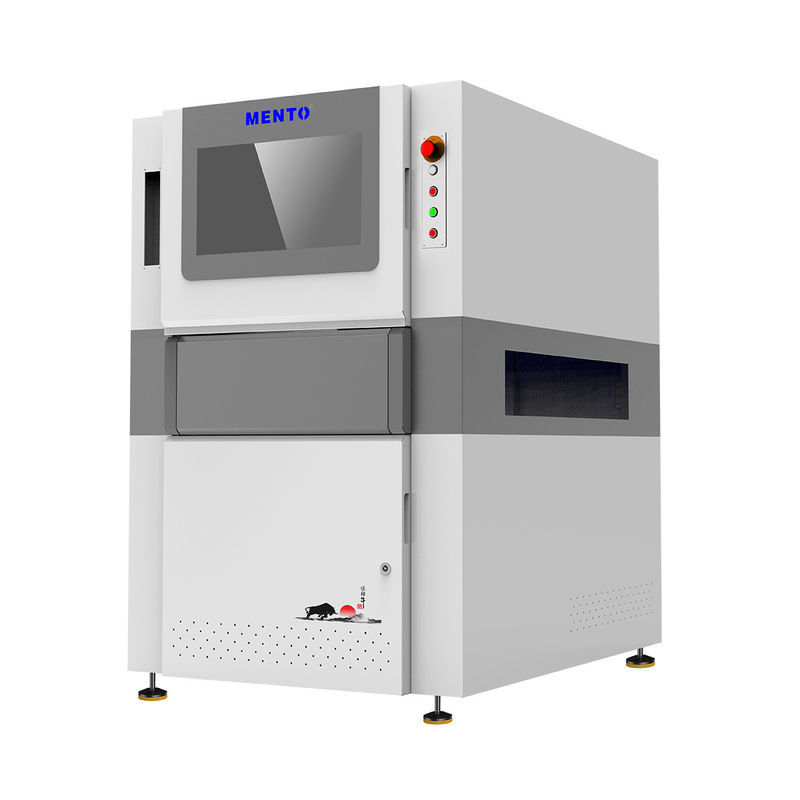

جهاز فحص 3D AOI لدينا يأتي مع إضاءة RGB LED التي توفر إضاءة ممتازة لفحص PCBs.تم تصميم نظام الإضاءة لتوفير إضاءة كافية لفحص أصغر المكونات.
جهاز فحص 3D AOI مجهز بنظام تشغيل Windows 10 ، مما يسهل استخدامه وتشغيله.واجهة سهلة الاستخدام لنظام التشغيل يضمن أنه يمكنك بسهولة إعداد وتشغيل الآلة دون أي صعوبة.
منطقة التفتيش لجهاز التفتيش 3D AOI لدينا تصل إلى 510 × 510 مم ، مما يجعلها مناسبة للتفتيش على مجموعة واسعة من أحجام PCB.تم تصميم الجهاز لتوفير دقة عالية ودقة التفتيش لPCBsلضمان الكشف عن جميع العيوب.
أجهزة التفتيش الثلاثية الأبعاد لدينا تستخدم طريقة التفتيش الثلاثية الأبعاد وهي أحدث طريقة تفتيش في الصناعةبما في ذلك تلك التي يصعب فحصها باستخدام أساليب الفحص الثنائية الأبعاد.
آلة التفتيش 3D AOI لها أبعاد L 1300 x W 1300 x H 1500 مم. هذا التصميم المدمج يسمح للآلة بالاندماج في معظم خطوط الإنتاج دون أن تأخذ مساحة كبيرة جدا.
آلة التفتيش ثلاثية الأبعاد لدينا مثالية لمجموعة من الصناعات بما في ذلك السيارات والطيران والطب والإلكترونيات الاستهلاكيةيمكنك أن تكون على يقين من نتائج التفتيش عالية الجودة التي تلبي معايير الإنتاج الخاصة بك.
لذا، سواء كنت في صناعة التصنيع الإلكترونية أو أي صناعة أخرى تتطلب فحص دقيق ودقيق لPCBs والمكونات الإلكترونية،آلة فحص 3D AOI لدينا هي الحل المثالي لك.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
تم تصميم Mento-01 لمجموعة متنوعة من سيناريوهات التفتيش ، بما في ذلك فحص PCB. يمكن استخدام المنتج في مجموعة متنوعة من بيئات التصنيع ، بما في ذلك التصنيع الإلكتروني ،التصنيع الميكانيكي، وحتى الغذاء والمشروبات. Mento-01 لديه سرعة فحص عالية، تصل إلى 80 سم / ثانية، مما يجعلها حل فحص فعال وموثوق به.
يستخدم Mento-01 إضاءة RGB LED وتكنولوجيا الكاميرا الرقمية ثلاثية الأبعاد لإجراء فحص ثلاثي الأبعاد. تسمح هذه الطريقة باكتشاف عيوب أكثر تعقيدا وخفية ،والتي يمكن أن تفوت بسهولة بواسطة طرق التفتيش الثنائية التقليدية.
إن Mento-01 مناسب لمجموعة واسعة من مناسبات التطبيق والسيناريوهات، بما في ذلك على سبيل المثال لا الحصر:
الـ "مينتو-01" هو الخيار المثالي لأولئك الذين يبحثون عن آلة 3D AOI موثوقة وفعالة"منتو-01" قادرة على اكتشاف حتى أدنى العيوب.
مينتو-01 هي آلة AOI ثلاثية الأبعاد قادرة على توفير نظام تفتيش PCB عالي الجودة. يتم تصنيعها في دونغغوان الصين ومعتمدة مع ISO9001 / ISO14001.الحد الأدنى لكمية الطلب هو 1 والسعر قابل للتفاوض.وقت التسليم هو أسبوع واحد وشروط الدفع على الانترنت.قدرة التوريد هي 1000 / الشهر.
مساحة التفتيش من Mento-01 تصل إلى 510 × 510 مم مع طريقة التفتيش ثلاثية الأبعاد وسرعة التفتيش تصل إلى 80 سم 2 / ثانية. الإضاءة هي RGB LED بدقة 10 ميكرومتر.
تغليف المنتج:
الشحن:
الجواب: الاسم التجاري لهذه الآلة 3D AOI هو Mento.
س: ما هو رقم الطراز لهذه الآلة؟
الجواب: رقم نموذج هذه الآلة 3D AOI هو Mento-01.
س: أين يتم تصنيع هذه الآلة 3D AOI؟
الجواب: هذه الآلة 3D AOI مصنوعة في الصين، دونغغوان.
س: ما هي الشهادات التي تمتلكها هذه الآلة 3D AOI؟
الجواب: هذه الآلة 3D AOI لديها شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه الآلة 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لهذه الآلة 3D AOI هو وحدة واحدة.
س: ما هو سعر هذه الآلة ثلاثية الأبعاد؟
الجواب: سعر هذه الآلة 3D AOI قابلة للتفاوض.
س: ما هو وقت التسليم لهذه الآلة 3D AOI؟
الجواب: وقت التسليم لهذه الآلة 3D AOI هو أسبوع واحد.
س: ما هي شروط الدفع لهذه الآلة 3D AOI؟
الجواب: شروط الدفع لهذه الآلة 3D AOI هي على الانترنت.
س: ما هي قدرة إمداد هذه الآلة 3D AOI؟
الجواب: القدرة على توفير هذه الآلة 3D AOI هي 1000 وحدة في الشهر.
