تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
الوزن: |
1100 كجم |
سمك اللوحة: |
0.5 - 5 ملم |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
الوزن: |
1100 كجم |
سمك اللوحة: |
0.5 - 5 ملم |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة

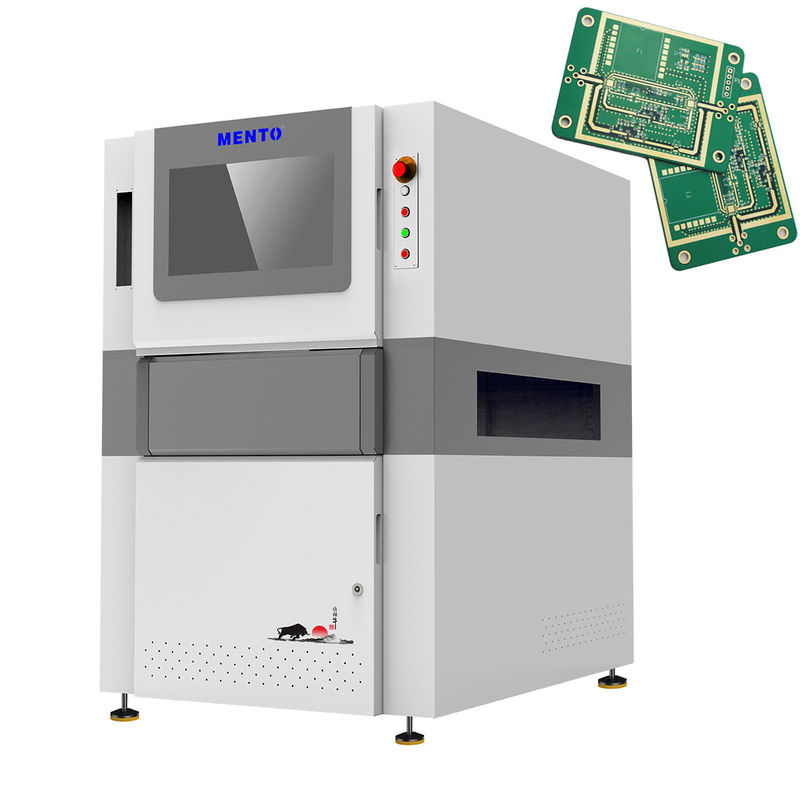

يتم دمج آلة 3D AOI مع إضاءة RGB LED التي تضمن إضاءة متفوقة أثناء التفتيش. يوفر نظام الإضاءة رؤية واضحة لوضع المكونات ومفاصل اللحام ،تمكين الآلة من فحص لوحة PCB بسهولة.
كما تم تجهيز الآلة برنامج واجهة مستخدم بديهي يجعل تشغيل النظام سهلاً ومباشراً.يمكنك بسهولة تكوين إعدادات التفتيش، إعداد برامج التفتيش، وعرض نتائج التفتيش في واجهة سهلة الاستخدام.
احصل على أفضل آلة 3D AOI لاحتياجات التفتيش الخاصة بك واستمتع بفوائد تكنولوجيا التفتيش الفائقة. اتصل بنا اليوم لوضع طلبك واتخاذ فحص PCB الخاص بك إلى المستوى التالي.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
Mento-01 هي آلة 3D AOI متطورة تم تصنيعها من قبل الشركات الرائدة في تصنيع معدات AOI في دونغغغوان الصينية. تم تصميم هذه الآلة لتلبية مجموعة واسعة من احتياجات فحص PCB.مع تقنياتها المتطورة وبرمجيات واجهة المستخدم الحساسة، لقد أصبح الاختيار المفضل للمصنعين في جميع أنحاء العالم.
آلة Mento-01 3D AOI مثالية لتطبيقات مختلفة ، بما في ذلك على سبيل المثال لا الحصر:
بالإضافة إلى ذلك، فإن Mento-01 مثالية لمجموعة واسعة من السيناريوهات مثل:
تأتي آلة Mento-01 3D AOI مع إضاءة RGB LED ويمكن أن تفتش PCBs بسُمك 0.5-5 مم.مقاسها L 1300 × W 1300 × H 1500 ملم وتعمل على نظام التشغيل Windows 10. الجهاز معتمد مع ISO9001 / ISO14001 ولديه الحد الأدنى لكمية الطلب من 1. السعر قابل للتفاوض، ووقت التسليم هو أسبوع واحد. شروط الدفع على الانترنت،وقدرة التوريد 1000 شهرياً.
آلة التفتيش البصري الآلي ثلاثي الأبعاد (AOI) هي حلًا متطورًا لتفتيش PCB. يتضمن دعمنا التقني للمنتجات وخدماتنا:
فريقنا من الخبراء مكرس لتوفير الدعم والخدمات من الدرجة الأولى لضمان أن جهاز 3D AOI الخاص بك يعمل بأفضل طريقة ويحصل على أقصى استفادة من استثمارك.
تغليف المنتج:
سيتم تعبئة آلة 3D AOI في صندوق كرتوني صلب مع إدخالات رغوة لحماية الجهاز أثناء الشحن.وإرشادات التعامل.
الشحن:
سيتم شحن آلة 3D AOI من خلال خدمة خدمة البريد السريع ذات السمعة الطيبة مثل FedEx أو DHL. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد.سيتم إبلاغ العميل برقم التتبع وتاريخ التسليم المتوقع بمجرد شحن الطرد.
س: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
س: أين يتم صنع آلة 3D AOI؟
الجواب: آلة 3D AOI مصنوعة في الصين دونغغوان.
س: ما هي الشهادات التي تمتلكها آلة 3D AOI؟
ج: آلة 3D AOI لديها شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س: ما هو سعر آلة 3D AOI؟
الجواب: سعر آلة 3D AOI قابل للتفاوض.
س: ما هو وقت التسليم لجهاز 3D AOI؟
الجواب: وقت التسليم لجهاز 3D AOI هو 3 أسابيع.
س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الخط.
س: ما هي قدرة إمداد آلة 3D AOI؟
ج: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
