تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
القرار: |
10 ميكرون |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
سمك اللوحة: |
0.5 - 5 ملم |
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
القرار: |
10 ميكرون |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
سمك اللوحة: |
0.5 - 5 ملم |
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |

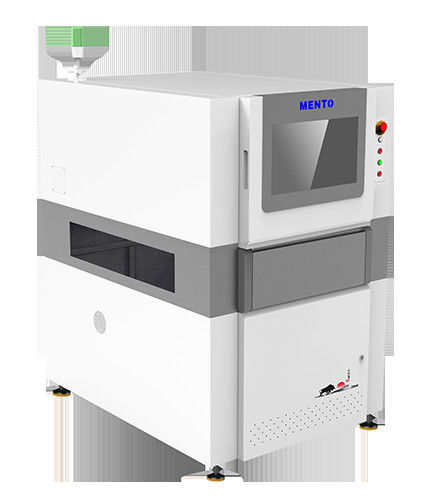

تم تصميم آلة AOI ثلاثية الأبعاد بوزن 800 كجم، مما يجعلها آلة قوية ودائمة. هذه الآلة سهلة التشغيل وتأتي بنظام التشغيل Windows 10توفير واجهة سهلة الاستخدام للمشغلتم تصميم الجهاز لفحص PCBs بسماكة 0.5 إلى 5 ملم.
تستخدم آلة 3D AOI طريقة تفتيش 3D توفر مستوى عال من الدقة في الكشف عن العيوب على PCBs. هذه الآلة قادرة على فحص جميع أنواع PCBs ،بما في ذلك تلك التي لها تصاميم معقدة وتكنولوجيا تركيب سطح.الآلة تقوم بفحص سطح الـ PCB بأكمله ، للكشف عن أي عيوب ، بما في ذلك المكونات المفقودة ، والمكونات المفقودة ، وعيوب اللحام.
آلة 3D AOI هي الحل المثالي لفحص aoi pcb في أي شركة تصنيع. توفر هذه الآلة طريقة موثوقة وفعالة لفحص PCBs ،الحد من الحاجة إلى التفتيش اليدوي وزيادة كفاءة الإنتاجمع مستوى عال من الدقة، هذه الآلة تضمن أن PCBs يتم تصنيعها إلى أعلى معايير الجودة.
آلة 3D AOI هي استثمار ستدفع على المدى الطويل.لا يزيد من كفاءة الإنتاج فحسب بل يقلل من تكلفة الإنتاج من خلال تحديد العيوب في وقت مبكر من عملية التصنيعتوفر هذه الآلة حلًا فعالًا من حيث التكلفة لفحص PCB ، مما يقلل من الحاجة إلى عمليات فحص يدوية مكلفة ويقلل من خطر استدعاء المنتج.
في الختام، آلة 3D AOI هي آلة مبتكرة مصممة لتوفير فحص دقيق وموثوق به للوحات الورقية.هذه الآلة هي الحل المثالي لأي شركة تصنيع تسعى لزيادة كفاءة الإنتاج وخفض تكاليف الإنتاجالاستثمار في آلة 3D AOI هو قرار حكيم ، لأنه سيقدم عائدًا مرتفعًا على الاستثمار على المدى الطويل.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| الوزن | 800 كجم |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| سمك اللوحة | 0.5 - 5 ملم |
| البعد | L 1300 X W 1300 X H 1500 ملم |
| القرار | 10 ميكرومتر |
| منطقة التفتيش | ما يصل إلى 510 × 510 مم |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
| الإضاءة | ضوء RGB LED |
| نوع الكاميرا | الكاميرا الرقمية ثلاثية الأبعاد |
| البرمجيات | واجهة مستخدم بديهية |
مصممة لتكون سهلة الاستخدام، Mento-01 يفتخر برنامج واجهة مستخدم بديهية التي تسمح بتشغيل سهل.توفير نتائج دقيقة وموثوق بها لضمان أن الـ PCB خالية من العيوب والعيوب.
إن Mento-01 هو المعدات المثالية لـ PCB AOI لمجموعة واسعة من الصناعات ، بما في ذلك الإلكترونيات والسيارات والطيران والفضاء والطب.تقنيتها المتقدمة ودقة عالية تجعلها الحل المثالي لفحص PCB المعقدة والمتفصلة المستخدمة في هذه الصناعاتوبالإضافة إلى ذلك، يضمن وزن الجهاز الذي يبلغ 800 كجم الاستقرار والمتانة حتى عند مواجهة الاستخدام الثقيل.
سواء كنت تصنع كميات صغيرة أو كبيرة من PCBs، Mento-01 هو الحل المثالي لاحتياجات فحص PCB الخاص بك.نحن واثقون من أننا نستطيع تلبية مطالبكمالحد الأدنى لكمية الطلب هو واحد فقط، وأسعارنا قابلة للتفاوض، وضمان أن عملائنا الحصول على أفضل قيمة مقابل أموالهم.
اطمأن أنّك تستثمر في منتج عالي الجودة يفي بشهادات ISO9001 و ISO14001، ومدة تسليمنا أسبوع واحد فقط، ونقدم شروط الدفع عبر الإنترنت،مما يسهل عليك شراء Mento-01.
باختصار، "منتو-01" هو نظام فني لتحقيق الأقراص الصناعية المثالي لمجموعة واسعة من الصناعاتو 3D طريقة التفتيش تجعلها حل موثوق وفعال لاحتياجات التفتيش PCB الخاص بكاستثمر في Mento-01 اليوم وتجربة فوائد وجود نظام فحص PCB عالية الجودة تحت تصرفك.
يأتي منتج آلة 3D AOI مع دعم تقني شامل وخدمات لضمان أداء مثالي ورضا العملاء.فريقنا من الفنيين والمهندسين ذوي الخبرة متاح لتوفير ما يلي:
1التثبيت والتدريب: نحن نقدم خدمات التثبيت والتدريب في الموقع لضمان التثبيت والتشغيل السليم لآلة 3D AOI.
2الصيانة والإصلاح: فريقنا يوفر خدمات صيانة منتظمة للحفاظ على تشغيل الآلة بسلاسة وكفاءة.نحن أيضا نقدم خدمات إصلاح لمعالجة أي خلل أو مشاكل قد تنشأ.
3تحديثات البرمجيات: نحن نقدم تحديثات برمجية منتظمة لضمان وصول عملائنا إلى أحدث الميزات والوظائف.
4الدعم الفني: فريقنا متاح على مدار الساعة لتقديم الدعم الفني والمساعدة لأي أسئلة أو مشاكل قد تنشأ.
5المعايرة والاختبار: نحن نقدم خدمات المعايرة والاختبار لضمان أن الآلة تعمل بدقة وموثوقية.
تغليف المنتج:
الشحن:
ج: سعر آلة 3D AOI قابل للتفاوض.
7س: ما هو وقت التسليم لجهاز 3D AOI؟
الجواب: وقت التسليم لجهاز 3D AOI هو أسبوع واحد.
8س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الإنترنت.
9س: ما هي قدرة إمداد آلة 3D AOI؟
ج: القدرة على توفير آلة 3D AOI هي 1000 / شهر.
