تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
الوزن: |
1100 كجم |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سمك اللوحة: |
0.5 - 5 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
الوزن: |
1100 كجم |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سمك اللوحة: |
0.5 - 5 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |

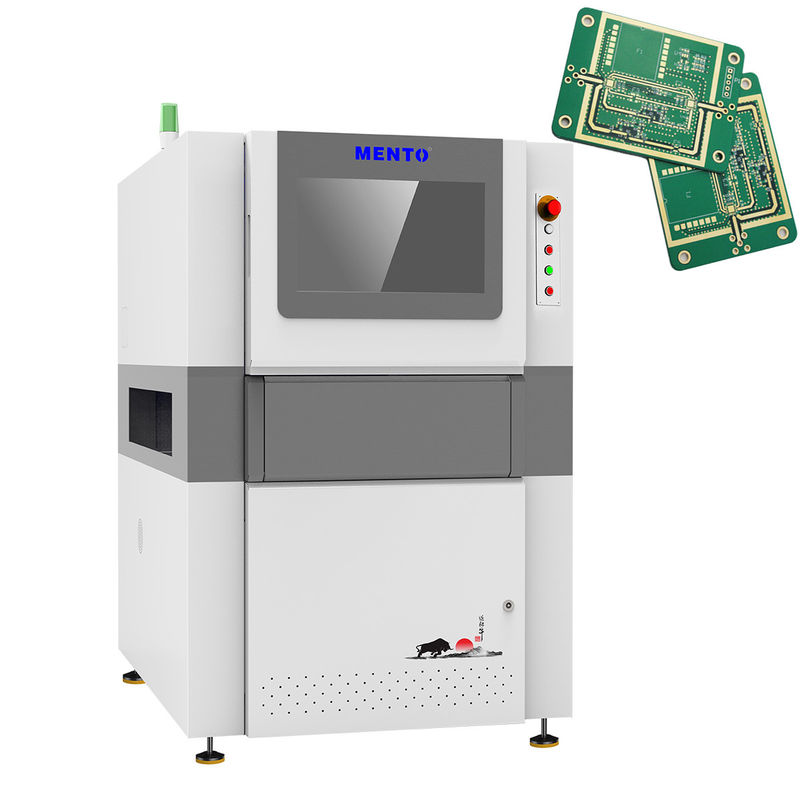

ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
واحدة من الميزات الرئيسية لآلة فحص AOI ثلاثية الأبعاد هي طريقة الموازنة التلقائية ، والتي تضمن أن اللوحات مرتبة بدقة للتفتيش.هذا يزيل الحاجة إلى محاذاة يدوية، مما يوفر على المصنعين الوقت والموارد.
توفر الكاميرا الرقمية ثلاثية الأبعاد المستخدمة في الجهاز صور عالية الدقة التي تمكن من الكشف عن أصغر العيوب على PCBs.هذا النوع من الكاميرات متفوقة على الكاميرات الثنائية التقليدية المستخدمة في آلات التفتيش الأخرى، حيث أنه يوفر الصور مع أعمق وضوح أكبر.
يحتوي البرنامج المستخدم في آلة 3D AOI على واجهة مستخدم بديهية ، مما يسهل على المشغلين استخدامها والتنقل. يوفر هذا البرنامج بيانات التفتيش والتحليل في الوقت الحقيقي ،تمكين الشركات المصنعة من تحديد أي مشكلات في PCB بسرعة وحلهاالآلة متوافقة أيضا مع نظام تشغيل ويندوز 10، مما يسهل دمجها في عمليات التصنيع القائمة.
آلة فحص 3D AOI هي حل موثوق وفعال للمصنعين الذين يرغبون في تحسين عملية فحص الأقراص الصلبة الخاصة بهم.والبرمجيات البديهية توفر بيانات التفتيش الدقيقة والتفصيلية، تمكن المصنعين من تحديد العيوب وحلها بسرعة وكفاءة.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه آلة فحص AOI ثلاثية الأبعاد هي الحل المثالي لمعدات PCB AOI.مصنعي أجهزة أوي لدينا صمموا منتج مع واجهة مستخدم بديهية التي تبسط عملية التفتيش ثلاثي الأبعادمع مساحة التفتيش تصل إلى 510 × 510 ملم وكاميرا رقمية ثلاثية الأبعاد ، توفر هذه الآلة نتائج التفتيش الدقيقة والفعالة.
| طريقة الموازنة: | الموازنة التلقائية |
| القرار: | 10 ميكرومتر |
| نوع الكاميرا: | الكاميرا الرقمية ثلاثية الأبعاد |
| البعد: | L 1300 X W 1300 X H 1500 ملم |
| نظام التشغيل: | ويندوز 10 |
| طريقة التفتيش: | فحص ثلاثي الأبعاد |
| وزن: | 800 كجم |
| منطقة التفتيش: | ما يصل إلى 510 × 510 مم |
| سمك اللوحات: | 0.5 - 5 ملم |
| أنواع التفتيش: | مرفق اللحام، المكون، العيب |
آلة Mento-01 3D AOI هي تكنولوجيا متقدمة تستخدم في الصناعة الإلكترونية لفحص PCB. يتم استخدامها على نطاق واسع في مختلف مجالات التصنيع مثل الإلكترونيات الاستهلاكية والسيارات ،الطيران، والأجهزة الطبية. يتم تصنيع الآلة في دونغغوان ، الصين ومعتمدة مع ISO9001 / ISO14001 لمعايير الجودة.
تم تصميم آلة Mento-01 3D AOI للتفتيش الدقيق والفعال لـ AOI PCB. تستخدم الآلة كاميرات عالية الدقة وإضاءة RGB LED للكشف عن العيوب مثل المفقودين والمتحولين ،ومكونات مشوهةتقنية التفتيش ثلاثية الأبعاد تمكن من اكتشاف حتى أدنى اختلافات في شكل المكون وموقعه.ضمان مستوى عال من الدقة في عملية التفتيش.
آلة Mento-01 3D AOI مناسبة لمجموعة واسعة من سيناريوهات تفتيش PCB ، بما في ذلك التفتيش قبل الارتداد وبعد الارتداد ، وتفتيش بعد لحام الموجة.الآلة قادرة أيضا على فحص PCBs مع نطاق سمك 0.5 - 5 ملم. إنه نظام فحص PCB مثالي للمصنعين الذين يتطلبون دقة عالية وكفاءة في عملية الإنتاج.
آلة Mento-01 3D AOI لديها دقة 10 ميكرومتر ولها أبعاد L 1300 X W 1300 X H 1500 ملم. ولها وزن 800 كجم،مما يجعلها آلة قوية ودائمة قادرة على تحمل الاستخدام الثقيل.الجهاز لديه قدرة إمداد 1000 / الشهر ويمكن تسليمه في غضون أسبوع واحد من وقت الطلب. الحد الأدنى للكمية هو 1، والسعر قابل للتفاوض.
تم تجهيز آلة Mento-01 3D AOI ببرامج سهلة الاستخدام تسمح بالبرمجة السهلة وتخصيص معايير التفتيش.يمكن دمج الآلة بسهولة في خطوط الإنتاج القائمة ويمكن أن تعمل مع مختلف أحجام وأشكال PCBكما تم تجهيز الجهاز بواجهة سهلة الاستخدام تسمح بالصيانة السهلة وإصلاح الأخطاء.
في الختام، آلة Mento-01 3D AOI هي نظام فاخر لتحقيق PCB مناسب لمجموعة واسعة من مجالات التصنيع.والكفاءة تجعلها الخيار المثالي للمصنعين الذين يتطلبون نتائج التفتيش الموثوقة والمتسقةالجهاز هو أصل ثمين لأي خط إنتاج يتطلب فحص AOI PCB.
تم تجهيز آلة 3D AOI بأحدث التقنيات لتقديم نتائج تفتيش عالية الجودة لمختلف أنواع المكونات الإلكترونية ، لوحات الدوائر المطبوعة ، والجمعات.لدينا المنتجات الدعم الفني والخدمات تشمل:
Our team of experienced engineers and technicians are dedicated to ensuring that your 3D AOI machine operates at its best performance and that you receive the best technical support and services possible.
تغليف المنتج:
سيتم تعبئة آلة AOI ثلاثية الأبعاد في صندوق من الورق المقوى مع إدراجات رغوة لحماية الآلة أثناء النقل.وسيتم أيضا لف الآلة في البلاستيك لمنع أي تلف من الرطوبة أو الغبارالحزمة ستشمل دليل المستخدم وكابل الطاقة.
الشحن:
سيتم شحن آلة 3D AOI عبر خدمة خدمة سريعة موثوقة لضمان التسليم الآمن وفي الوقت المناسب. وستستند تكلفة الشحن إلى الوجهة ووزن الطرد.سوف يتلقى العملاء رقم تتبع لمراقبة تقدم شحنتهم.
س1: ما هو اسم العلامة التجارية لهذه الآلة 3D AOI؟
الجواب: اسم العلامة التجارية لهذه الآلة 3D AOI هو Mento.
س2: ما هو رقم طراز هذه الآلة؟
A2: رقم نموذج هذه الآلة هو Mento-01.
السؤال 3: أين يتم تصنيع هذه الآلة؟
الجواب: هذه الآلة مصنوعة في الصين دونغغوان.
س4: هل هذه الآلة لديها أي شهادات؟
ج4: نعم، هذه الآلة معتمدة مع ISO9001 / ISO14001.
س5: ما هو الحد الأدنى للكمية الطلبية لهذه الآلة؟
ج5: الحد الأدنى للكمية الطلبية لهذه الآلة هو 1.
السؤال 6: هل السعر قابل للتفاوض على هذه الآلة؟
ج6: نعم، سعر هذه الآلة قابل للتفاوض.
س7: ما هو وقت التسليم لهذه الآلة؟
ج7: وقت التسليم لهذه الآلة هو أسبوع واحد.
س8: ما هي شروط الدفع لهذه الآلة؟
ج8: شروط الدفع لهذه الآلة على الخط.
س9: ما هي قدرة التوريد لهذه الآلة؟
ج9: القدرة على توفير هذه الآلة هي 1000 / شهر.
