تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
النموذج: |
شيز-1000 |
مصدر الضوء: |
مصباح LED |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
حجم ثنائي الفينيل متعدد الكلور: |
Max. الأعلى. 500mm X 500mm 500 مم × 500 مم |
سمك اللوحة: |
0.2 مم - 6 مم |
دقة التفتيش: |
± 5 ميكرومتر |
نظام التشغيل: |
نظام التشغيل Windows 10 |
النموذج: |
شيز-1000 |
مصدر الضوء: |
مصباح LED |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
حجم ثنائي الفينيل متعدد الكلور: |
Max. الأعلى. 500mm X 500mm 500 مم × 500 مم |
سمك اللوحة: |
0.2 مم - 6 مم |
دقة التفتيش: |
± 5 ميكرومتر |
نظام التشغيل: |
نظام التشغيل Windows 10 |

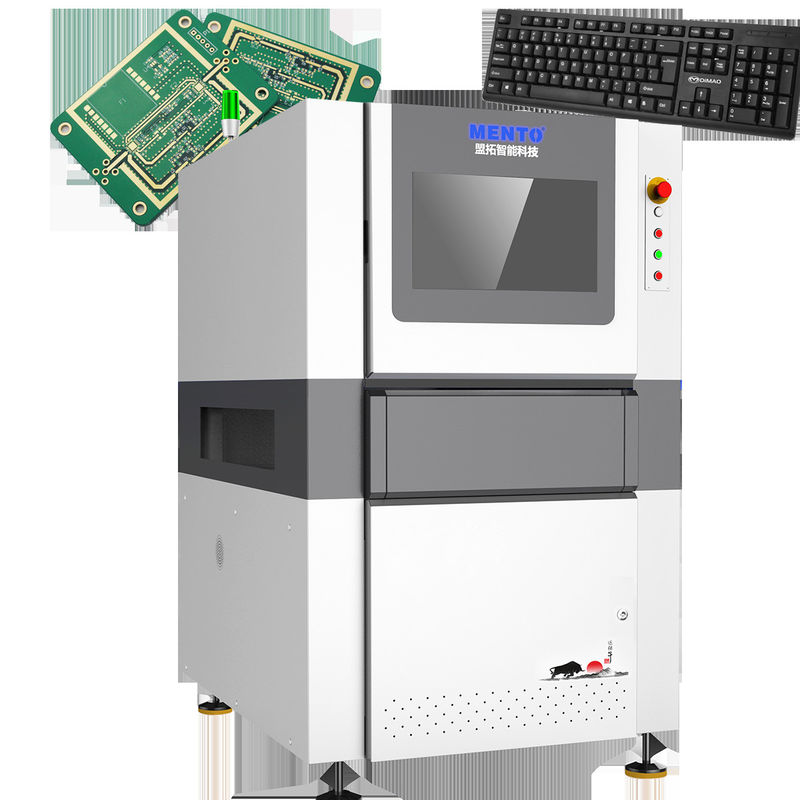

تعمل آلة AOI PCB على نظام التشغيل، مما يوفر واجهة سهلة الاستخدام ومألوفة يسهل التنقل فيها وتشغيلها. كما أنها تتميز بواجهة إيثرنت لسهولة الاتصال والتواصل، مما يتيح التكامل السلس في أي بيئة تصنيع أو سير عمل.
تتمتع آلة AOI PCB بمصدر طاقة AC 220V، 50Hz، مما يضمن أداءً مستقرًا ومتسقًا. يبلغ حجمها المدمج والموفر للمساحة 1000 مم × 800 مم × 1200 مم، مما يجعلها مناسبة تمامًا لأي منشأة إنتاج أو مختبر.
بفضل قدراتها عالية الدقة، يمكن لآلة AOI PCB اكتشاف حتى أصغر العيوب والأخطاء في لوحة الدوائر المطبوعة، بدقة تصل إلى 10 ميكرومتر. هذا يضمن أن المنتجات ذات أعلى جودة، ويمكن تحديد أي مشاكل وحلها بسرعة.
| فحص عجينة اللحام ثلاثي الأبعاد | ||
| طراز الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | طباعة مفقودة، لحام زائد، لحام غير كافٍ، جسر لحام، ذيل عجينة لحام، تشوه الشكل، إزاحة |
| طريقة المسح | توقف وانطلق | |
| النظام البصري | كاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 5 ميجابكسل |
| LED | مصدر ضوء DLP مزدوج (تقنية إزاحة الطور الشبكي) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| الدقة | 10 ميكرومتر و 15 ميكرومتر (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1 ميكرومتر (باستخدام كتلة المعايرة القياسية) |
| تكرار الحجم | <1% (كتلة التحقق القياسية، 3 سيجما) | |
| قيمة تعويض انحناء اللوحة القصوى | ±3 مم | |
| قدرة الكشف GRR | <10% عند 6 سيجما (+50% تفاوت، دقة 5 ميكرومتر) | |
| ارتفاع الكشف الأقصى | 500 ميكرومتر | |
| حل مشكلة الظل | تقنية إزاحة الطور ونظام الضوء المنظم ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض انحناء اللوحة في الوقت الفعلي | تعويض انحناء اللوحة (تتبع Z + مرجع الوسادة) | |
| شاشة الاختبار | ملون (صور ثلاثية الأبعاد وثنائية الأبعاد معروضة معًا) | |
| معدات القيادة | محرك سيرفو + دليل لولبي | |
| سرعة الحركة | 800 مم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50 مم × 50 مم | |
| الحد الأقصى لحجم المنتج القابل للقياس | 400 مم × 500 مم | |
| سمك لوحة الدوائر المطبوعة | 0.5 ~ 6 مم | |
| تعديل عرض المسار | تعديل العرض التلقائي، تعديل العرض اليدوي | |
| نقل/تثبيت لوحة الدوائر | ناقل حزامي/تثبيت بمشبك هوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900 ± 20 مم | |
| تكوين الكمبيوتر | وحدة النظام الرئيسية | وحدة المعالجة المركزية: Intel i5، ذاكرة الوصول العشوائي: DDR4-16G، وحدة معالجة الرسومات: GTX1660-6GB، وحدة تخزين الحالة الصلبة: 250G، القرص الصلب: 2T |
| شاشة العرض | شاشة LED مقاس 22 بوصة | |
| نظام التشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | عرض 1350 × عمق 1000 × ارتفاع 1600 مم (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5 ميجا باسكال | |
| تنسيقات الإدخال المدعومة للبرنامج | يدعم تنسيق Gerber (274X)، ODB++ | |
| أدوات الإدارة الإحصائية | مخطط بياني، مخطط X-bar & R، مخطط X-bar & S، Cp & Cpk، %Gage R & R، تقارير SPI اليومية/الأسبوعية/الشهرية، SPC في الوقت الفعلي وعرض متعدد المتطلبات البيئية | |
| درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية: 25%~80% (بدون صقيع) | الاتصال بالمعدات الأولية والنهائية | |
| واجهة SMEMA قياسية | الميزات: | |
| XYZ-1000 | سرعة الفحص |
| 1000 مم/ثانية | سمك لوحة الدوائر المطبوعة |
| 0.2 مم - 6 مم | طريقة الفحص |
| فحص ثلاثي الأبعاد | حجم لوحة الدوائر المطبوعة |
| بحد أقصى 500 مم × 500 مم | الواجهة |
| إيثرنت | دقة الفحص |
| ±5 ميكرومتر | مصدر الضوء |
| LED | التطبيقات: |
آلة Mento AOI PCB مناسبة لمختلف مناسبات وسيناريوهات التطبيق. إنها مثالية للاستخدام في شركات تصنيع لوحات الدوائر المطبوعة، ومصنعي المنتجات الإلكترونية، ومؤسسات البحث والتطوير. يمكن للآلة التعامل مع لوحات الدوائر المطبوعة بسماكة تتراوح من 0.2 مم إلى 6 مم، مما يجعلها متعددة الاستخدامات ومناسبة لأنواع مختلفة من لوحات الدوائر المطبوعة.
طراز XYZ-1000 من آلة Mento AOI PCB يتميز بواجهة إيثرنت، والتي تتيح سهولة الاتصال والتكامل مع الأنظمة الأخرى. هذه الميزة تجعل من السهل دمج آلة AOI في خطوط الإنتاج وسير العمل الحالية.
في الختام، آلة Mento AOI PCB هي نظام فحص لوحات دوائر مطبوعة موثوق وفعال ومناسب لمختلف مناسبات وسيناريوهات التطبيق. إن دقة الفحص العالية، والتعامل المتنوع مع سماكة لوحات الدوائر المطبوعة، وواجهة إيثرنت تجعلها أصلًا قيمًا لشركات تصنيع لوحات الدوائر المطبوعة، ومصنعي المنتجات الإلكترونية، ومؤسسات البحث والتطوير.
الدعم والخدمات:
المساعدة في التركيب والإعداد
التعبئة والشحن:
يتم تعبئة آلة AOI PCB بشكل آمن في صندوق خشبي لضمان النقل والتسليم الآمن.
يتم شحن آلة AOI PCB عن طريق الشحن الجوي أو البحري، اعتمادًا على تفضيل العميل وموقعه.
ج: اسم العلامة التجارية لآلة AOI PCB هو Mento.
س: أين يتم تصنيع آلة AOI PCB؟
ج: يتم تصنيع آلة AOI PCB في الصين، دونغقوان.
س: ما هي الشهادات التي حصلت عليها آلة AOI PCB؟
ج: آلة AOI PCB معتمدة بشهادات ISO9001/ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لآلة AOI PCB؟
ج: الحد الأدنى لكمية الطلب لآلة AOI PCB هو 1.
س: ما هو وقت التسليم لآلة AOI PCB؟
ج: وقت التسليم لآلة AOI PCB هو 3 أسابيع.
س: ما هي شروط الدفع لآلة AOI PCB؟
ج: شروط الدفع لآلة AOI PCB هي عبر الإنترنت.
س: ما هي قدرة التوريد لآلة AOI PCB؟
ج: قدرة التوريد لآلة AOI PCB هي 1000/شهر.
س: هل سعر آلة AOI PCB قابل للتفاوض؟
ج: نعم، سعر آلة AOI PCB قابل للتفاوض.
