تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
القرار: |
10 ميكرون |
طريقة المحاذاة: |
محاذاة تلقائية |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
800 كجم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
القرار: |
10 ميكرون |
طريقة المحاذاة: |
محاذاة تلقائية |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
الوزن: |
800 كجم |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة

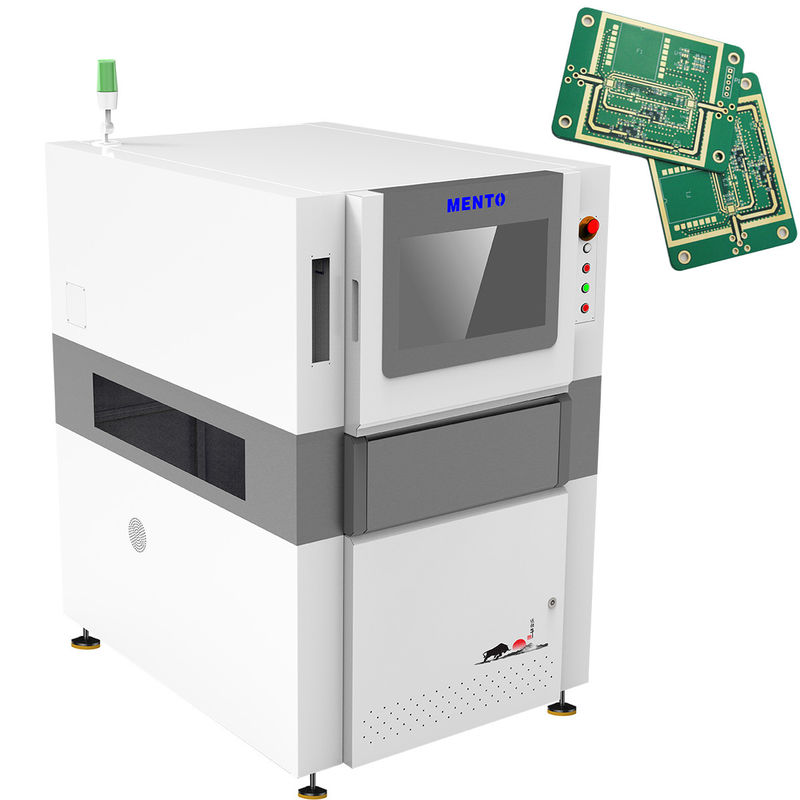

هذه آلة فحص 3D AOI هي الحل المثالي لمصنعي الأقراص الصلبة الذين يتطلعون إلى زيادة كفاءة إنتاجهم.الآلة يمكن أن تفتش لوحات متعددة في وقت واحد، مما يوفر الوقت ويقلل من تكاليف الإنتاج. تكفل الكاميرا عالية الدقة للكاميرا الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية الكهربائية ، مما يقلل من خطر وصول المنتجات المعيبة إلى السوق.
في الختام ، آلة 3D AOI هي أحدث معدات PCB AOI التي توفر فحصًا دقيقًا وسريعًا لألواح الدوائر المطبوعة.لقد تأكدنا من أن الجهاز مجهز بأحدث التقنيات لتلبية متطلبات عمليات تصنيع PCB الحديثةمع محاذاة تلقائية وكاميرا عالية الدقة وبرنامج سهل الاستخدامآلة فحص 3D AOI هي أمر لا بد منه لأي مصنع للوحات الورقية التي تتطلع إلى تحسين كفاءة إنتاجها وجودتها.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | عدد قليل من القطع، قطع خاطئة، عكس، تحويل، لحام خاطئ، لحام خاطئ، المزيد من القصدير، أقل من القصدير، القصدير المستمر،المادة الغريبة |
| طريقة المسح | توقف و إذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي جي، وحدة المعالجة المركزية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| جهاز مراقبة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| طريقة الموازنة: | الموازنة التلقائية |
| البرمجيات | واجهة مستخدم بديهية |
| سرعة التفتيش: | ما يصل إلى 80 سم2/س |
| القرار: | 10 ميكرومتر |
| وزن: | 800 كجم |
| نوع الكاميرا: | الكاميرا الرقمية ثلاثية الأبعاد |
| البعد: | L 1300 X W 1300 X H 1500 ملم |
| الإضاءة: | ضوء RGB LED |
| إمدادات الطاقة: | التيار المتردد 220 فولت 50/60 هرتز |
تم تصميم آلة فحص 3D AOI للكشف عن سطح PCBs وتفتيشها ، مما يوفر دقة عالية ونتائج دقيقة. طريقة الفحص المستخدمة في هذه الآلة هي فحص 3D ،ما يجعلها متميزة عن مصنعي معدات AOI الآخرينمع القدرة على التفتيش تصل إلى 80 سم / ثانية، يمكن Mento-01 إكمال عملية التفتيش في الوقت المناسب، وتحسين الكفاءة العامة لخط الإنتاج.
Mento-01 متوافق مع نظام التشغيل ، والذي يوفر للمستخدمين واجهة سهلة الاستخدام وسهلة الاستخدام. يزن الجهاز حوالي 800 كجم ويتطلب إمدادات الطاقة AC 220V ، 50/60Hz.تمتلك "منتو-01" قدرة إمدادات تبلغ 1000 في الشهر، مما يضمن أن الطلب على المنتج يتم تلبيته دائمًا.
وتشمل مناسبات وسيناريوهات تطبيق المنتج لـ Mento-01 التصنيع الإلكتروني وتجميع PCB ومراقبة الجودة.آلة فحص 3D AOI هي أداة أساسية لمصنعي الإلكترونيات للكشف عن العيوب وضمان جودة منتجاتهم. Mento-01 مناسب أيضا لتجميع PCB، لأنه يمكن بسرعة ودقة فحص سطح PCB وتحديد أي عيوب.يمكن استخدام الجهاز أيضا في مراقبة الجودة لضمان أن المنتج يلبي المعايير المطلوبة قبل إطلاقها في السوق.
بشكل عام، Mento-01 هي آلة تفتيش 3D AOI موثوقة وفعالة توفر نتائج دقيقة وتحسين كفاءة الإنتاج. مع دقة عالية وسرعة التفتيش السريعة،Mento-01 هو أمر لا بد منه لمصنعي الإلكترونيات وشركات تجميع أقراص PCBالآلة سهلة الاستخدام وتوفر واجهة سهلة الاستخدام، مما يجعلها مناسبة لكل من المستخدمين ذوي الخبرة والمبتدئين.
يأتي منتج آلة 3D AOI لدينا مع الدعم الفني الشامل والخدمات لضمان الأداء الأمثل والكفاءة. فريقنا من الخبراء متاح للمساعدة في التثبيت والإعداد,بالإضافة إلى ذلك، يأتي منتجنا بضمان ونقدم خدمات إصلاح واستبدال حسب الحاجة.دعمنا التقني وخدماتنا مصممة للحد من وقت التوقف وتعظيم الإنتاجية لعملائنا.
تغليف المنتج:
سيتم تعبئة آلة AOI ثلاثية الأبعاد في صندوق كرتوني قوي مع حشو كاف لمنع أي تلف أثناء النقل.سيتم وضع الجهاز بشكل آمن في وسط الصندوق وتحيط بها إدراجات الرغوة لضمان أنها لا تتحرك حولها أثناء الشحن.
الشحن:
سيتم شحن آلة AOI ثلاثية الأبعاد من خلال خدمة خدمة البريد السريع ذات السمعة الطيبة مثل DHL أو FedEx. سيتم تزويد العميل برقم تتبع بمجرد شحن العنصر.سوف تختلف أوقات الشحن تبعاً لبلد الوجهة.
ما هو اسم العلامة التجارية لهذه الآلة 3D AOI؟
منتو
ما هو رقم نموذج هذه الآلة 3D AOI؟
مينتو-01
أين يتم تصنيع هذه الآلة ثلاثية الأبعاد؟
الصين (دونغغوان)
ما هي الشهادات التي تمتلكها هذه الآلة 3D AOI؟
ISO9001/ISO14001
ما هو الحد الأدنى لكمية الطلب لهذه الآلة 3D AOI؟
1
هل السعر قابل للتفاوض لهذه الآلة ثلاثية الأبعاد؟
نعم، السعر قابل للتفاوض.
ما هو وقت التسليم لهذه الآلة 3D AOI؟
أسبوع واحد
ما هي شروط الدفع لهذه الآلة ثلاثية الأبعاد؟
الدفع عبر الإنترنت
ما هي قدرة الإمداد لهذه الآلة 3D AOI؟
1000/شهر
