تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
نظام التشغيل: |
نظام التشغيل Windows 10 |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
البرمجيات: |
واجهة مستخدم بديهية |
القرار: |
10 ميكرون |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
البرمجيات: |
واجهة مستخدم بديهية |
القرار: |
10 ميكرون |

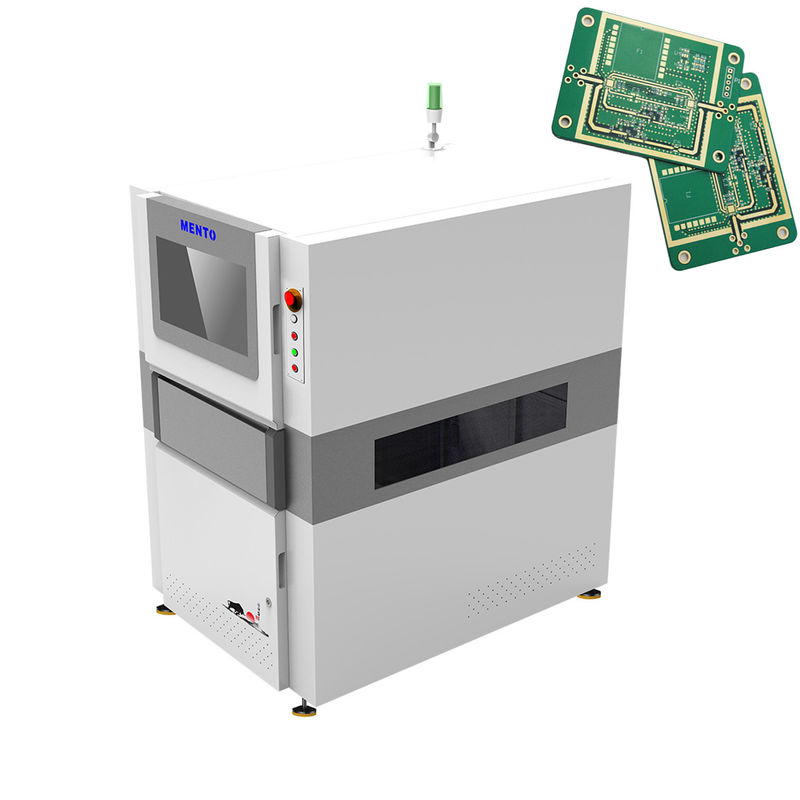

ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
مع نطاق سمك PCB من 0.5 إلى 5 مم ، تعد آلة 3D AOI مناسبة للتفتيش على مجموعة واسعة من PCB ، مما يجعلها خيارًا مثاليًا لتطبيقات نظام فحص PCB.يتم تجهيز الجهاز مع إضاءة RGB LED التي توفر إضاءة مشرقة ومتساوية، مما يسمح بفحص مفصل لـ PCBs ، حتى في ظروف الضوء الضعيف. مساحة فحص الجهاز تصل إلى 510 × 510 مم ، مما يوفر مساحة كبيرة لفحص PCBs الكبيرة.
تعمل آلة 3D AOI لدينا على التيار المتردد 220 فولت، 50/60 هرتز، مما يجعلها مناسبة للاستخدام في بلدان ومواقع مختلفة.تمكين التفتيش السريع والفعال لحجم كبير من PCBsهذا مفيد بشكل خاص في بيئات الإنتاج ذات الحجم الكبير حيث تكون السرعة والدقة حاسمة.
تم تصميم آلة 3D AOI لدينا مع ميزات وتكنولوجيا متقدمة لضمان دقة عالية وموثوقية في فحص PCB.يتم تجهيز الجهاز مع كاميرا عالية الدقة التي التقاط الصور التفصيلية من PCB، مما يسمح بالكشف الدقيق عن العيوب والشذوذ. يحتوي الجهاز أيضًا على خوارزمية متطورة تحلل الصور وتحدد أي عيوب أو أخطاء في PCB.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| المعلمات التقنية | تفاصيل المنتج |
|---|---|
| طريقة الموازنة | الموازنة التلقائية |
| نظام التشغيل | ويندوز 10 |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| الوزن | 800 كجم |
| الإضاءة | ضوء RGB LED |
| سمك اللوحة | 0.5 - 5 ملم |
| القرار | 10 ميكرومتر |
| أنواع التفتيش | مرفق اللحام، المكون، العيب |
| نوع الكاميرا | الكاميرا الرقمية ثلاثية الأبعاد |
| البرمجيات | واجهة مستخدم بديهية |
تم تصميم آلة 3D AOI من Mento لتقديم خدمات تفتيش متفوقة لـ PCB. تستخدم تقنية الكاميرا الرقمية ثلاثية الأبعاد للتفتيش على PCB بحثًا عن العيوب والأخطاء.مع أبعاد L 1300 X W 1300 X H 1500 ملم، هذه الآلة ضيقة ويمكن تركيبها بسهولة في مساحة العمل.
يحتوي جهاز 3D AOI من Mento على برنامج واجهة مستخدم بديهي يجعل من السهل التشغيل. البرنامج متوافق مع نظام التشغيل Windows 10.هذه الآلة مجهزة بكاميرا رقمية ثلاثية الأبعاد التي التقاط صور عالية الدقة من PCBs، مما يسمح بتفتيش دقيق واكتشاف العيوب.
آلة Mento-01 3D AOI مناسبة لمجموعة متنوعة من المناسبات والسيناريوهات التطبيقية. وهي مناسبة للاستخدام في مصانع تصنيع أقراص PCB ، مصانع الإلكترونيات ،والصناعات الأخرى التي تتطلب فحصا دقيقا من PCBsيمكن استخدام هذه الآلة للتفتيش من لوحات PCB من جانب واحد، من جانبين، ومتعددة الطبقات، مما يجعلها متعددة الاستخدامات وعملية.
آلة 3D AOI من Mento هي أداة تفتيش موثوقة وفعالة يمكن أن تساعد في تحسين جودة PCBs.طريقة فحصها ثلاثية الأبعاد تضمن أن حتى أصغر الأخطاء والعيوب يتم الكشف عنها، مما يضمن أن يتم إنتاج PCBs عالية الجودة فقط. هذه الآلة سهلة الصيانة أيضًا ، مما يجعلها حلًا فعالًا من حيث التكلفة للشركات.
وتشمل الدعم التقني للمنتجات والخدمات المقدمة من آلة 3D AOI:
- التثبيت والتدريب في الموقع
- الدعم الفني عن بعد عن طريق الهاتف أو البريد الإلكتروني
- تحديثات برنامج منتظمة لتحسين أداء الآلة
- خدمات الصيانة والإصلاح
- استبدال قطع الغيار
- مساعدة في حل المشاكل
تعبئة المنتج لجهاز 3D AOI:
سيتم تعبئة آلة 3D AOI بأمان في صندوق كرتوني قوي لمنع أي تلف أثناء النقل.سيتم لف المنتج في لف الفقاعات ووضعها في وسط الصندوق لتجنب أي حركةسيتم وضع اسم المنتج ورقم النموذج وتعليمات التعامل مع الصندوق
الشحن:
سيتم شحن آلة AOI ثلاثية الأبعاد باستخدام خدمة شحن موثوقة وموثوقة. سيتم حساب تكلفة الشحن بناءً على موقع التسليم ووزن الطرد.سيتم تقديم وقت التسليم المقدر للعميل عند وضع الطلبسيتلقى العميل رقم تعقب لمراقبة حالة التسليم.
س: ما هو اسم العلامة التجارية لجهاز 3D AOI؟
الجواب: اسم العلامة التجارية لجهاز 3D AOI هو Mento.
س: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
س: أين يتم تصنيع آلة 3D AOI؟
الجواب: يتم تصنيع آلة 3D AOI في دونغغوان، الصين.
س: ما هي الشهادات التي تمتلكها آلة 3D AOI؟
ج: آلة 3D AOI معتمدة مع ISO9001 و ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س: ما هو سعر آلة 3D AOI؟
الجواب: سعر آلة 3D AOI قابل للتفاوض.
س: ما هو وقت تسليم آلة 3D AOI؟
الجواب: مدة تسليم آلة 3D AOI هي 3 أسابيع.
س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الإنترنت.
س: ما هي قدرة إمداد آلة 3D AOI؟
ج: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
