تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
سمك اللوحة: |
0.5 - 5 ملم |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
البرمجيات: |
واجهة مستخدم بديهية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
سمك اللوحة: |
0.5 - 5 ملم |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
البرمجيات: |
واجهة مستخدم بديهية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نظام التشغيل: |
نظام التشغيل Windows 10 |
ميزات AOI عبر الإنترنت
1. أداء عالي التكلفة
2. كاميرا صناعية ملونة قياسية عالمية بدقة 5 ميجابكسل
3. أول شركة في الصين تستخدم عدسات تليسينتريك بقطر كبير (يمكن استهدافها للمنتجات)
4. نظام بصري مطور بشكل مستقل (اتساق مصدر الضوء)
5. منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص وصلات اللحام والأجهزة المركبة

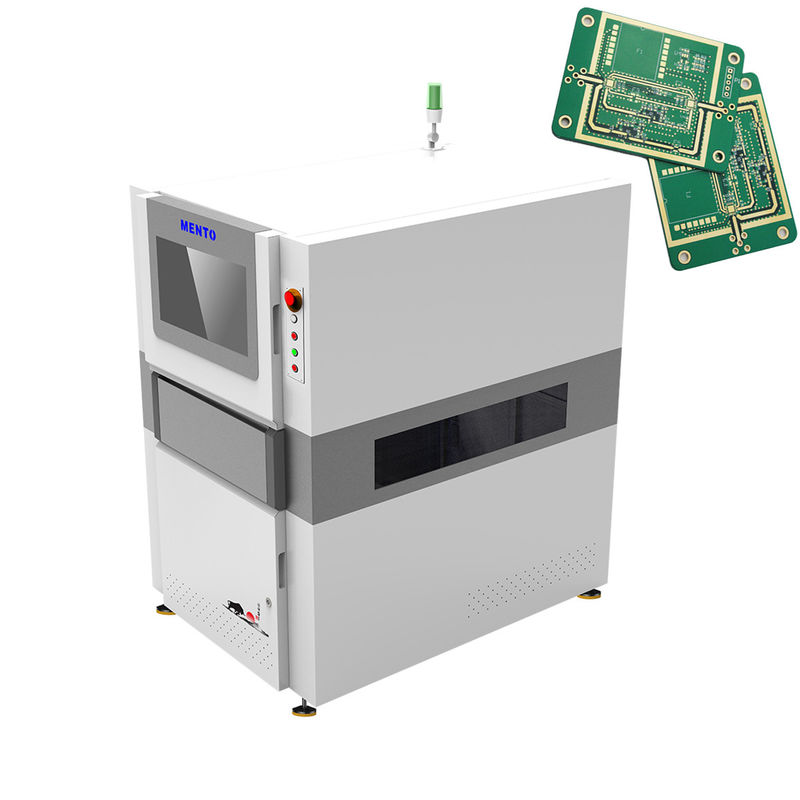

آلة AOI ثلاثية الأبعاد هي أداة أساسية لأي بيئة تصنيع. بفضل قدراتها المتقدمة في الفحص، يمكنها مساعدة المصنعين على تحسين جودة منتجاتهم وتقليل تكاليف الإنتاج. تم تصميم هذه الآلة للعمل بسرعات عالية، مما يجعلها خيارًا ممتازًا لخطوط الإنتاج ذات الحجم الكبير.
آلة AOI ثلاثية الأبعاد هي نظام موثوق وقوي مصمم ليدوم طويلاً. يضمن بناؤها المتين قدرتها على تحمل قسوة بيئة الإنتاج. بفضل قدراتها عالية الأداء، تعد هذه الآلة الحل الأمثل لأي منشأة تصنيع تحتاج إلى ضمان جودة منتجاتها.
| طراز الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | طباعة مفقودة، لحام زائد، لحام غير كافٍ، جسر لحام، ذيل معجون اللحام، تشوه الشكل، إزاحة |
| طريقة المسح | توقف وانطلق | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 12 ميجابكسل |
| مصدر الضوء | مصدر ضوء DLP مزدوج (تقنية إزاحة الطور الشبكي) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| الدقة | 10 ميكرومتر و 15 ميكرومتر (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1 ميكرومتر (باستخدام كتلة المعايرة القياسية) |
| تكرار الحجم | <1% (كتلة التحقق القياسية، 3Sigma) | |
| قيمة تعويض انحناء اللوحة القصوى | ±3 مم | |
| قدرة الكشف GRR | <10% عند 6o (تحمل 50%، دقة 5 ميكرومتر) | |
| ارتفاع الكشف الأقصى | 500 ميكرومتر | |
| حل مشكلة الظل | تقنية إزاحة الطور ونظام الضوء المنظم ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض انحناء اللوحة في الوقت الفعلي | تعويض انحناء اللوحة (تتبع Z + مرجع الوسادة) | |
| شاشة الاختبار | ملون (صور ثلاثية الأبعاد وثنائية الأبعاد معروضة معًا) | |
| معدات القيادة | محرك سيرفو + دليل لولبي | |
| سرعة الحركة | 800 مم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50 مم × 50 مم | |
| الحد الأقصى لحجم المنتج القابل للقياس | 400 مم × 500 مم | |
| سمك لوحة الدوائر المطبوعة | 0.5 ~ 6 مم | |
| تعديل عرض المسار | تعديل العرض التلقائي، تعديل العرض اليدوي | |
| نقل/تثبيت لوحة الدوائر | ناقل حزامي/تثبيت بمشبك هوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900 ± 20 مم | |
| تكوين الكمبيوتر | وحدة النظام الرئيسية | وحدة المعالجة المركزية: Intel i5، ذاكرة الوصول العشوائي: DDR4-16G، وحدة معالجة الرسومات: GTX1660-6GB، SSD: 250G، HDD: 2T |
| الشاشة | شاشة LED مقاس 22 بوصة | |
| نظام التشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | عرض 1350 × عمق 1000 × ارتفاع 1600 مم (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | تيار متردد 220 فولت / 50 ~ 60 هرتز / 2000 واط | |
| ضغط الهواء | 0.5 ميجا باسكال | |
| تنسيقات الإدخال المدعومة للبرنامج | يدعم تنسيق Gerber (274X)، ODB++ | |
| أدوات الإدارة الإحصائية | مخطط بياني، مخطط X-bar & R، مخطط X-bar & S، Cp & Cpk، مخطط %Gage R & R، تقارير SPI اليومية/الأسبوعية/الشهرية، SPC في الوقت الفعلي وعرض متعدد | |
| المتطلبات البيئية | درجة الحرارة: 5 ~ 40 درجة مئوية، الرطوبة النسبية: 25% ~ 80% (بدون صقيع) | |
| الاتصال بالمعدات السابقة واللاحقة | واجهة SMEMA قياسية | |
| أنواع الفحص | وصلة لحام، مكون، عيب |
| الإضاءة | RGB LED |
| سمك لوحة الدوائر المطبوعة | 0.5 - 5 مم |
| نوع الكاميرا | كاميرا رقمية ثلاثية الأبعاد |
| طريقة الفحص | فحص ثلاثي الأبعاد |
| الوزن | 800 كجم |
| منطقة الفحص | تصل إلى 510 × 510 مم |
| طريقة المحاذاة | محاذاة تلقائية |
| الدقة | 10 ميكرومتر |
| البرنامج | واجهة مستخدم بديهية |
بفضل تقنيتها وميزاتها المتقدمة، تعد Mento-01 حلاً مثاليًا لفحص لوحات الدوائر المطبوعة بتقنية AOI، وهو أمر ضروري لضمان جودة المكونات الإلكترونية وموثوقية المنتجات الإلكترونية. يمكن لهذه الآلة فحص وصلة اللحام والمكونات والعيوب في لوحات الدوائر المطبوعة بدقة وكفاءة عالية، مما يوفر نتائج فحص موثوقة ودقيقة.
آلة Mento-01 AOI ثلاثية الأبعاد مناسبة لمجموعة واسعة من التطبيقات في صناعة الإلكترونيات، مثل تصنيع لوحات الدوائر المطبوعة وتجميعها واختبارها. يمكن استخدامها في سيناريوهات مختلفة، بما في ذلك خطوط الإنتاج ومختبرات البحث والتطوير وإدارات مراقبة الجودة.
الآلة سهلة التشغيل، بفضل نظام التشغيل سهل الاستخدام. تأتي مع برنامج قوي يمكنه تحليل وعرض نتائج الفحص في الوقت الفعلي، مما يسهل تحديد وإصلاح أي مشاكل قد تنشأ أثناء عملية الفحص.
تتميز آلة Mento-01 AOI ثلاثية الأبعاد بأبعاد L 1300 × W 1300 × H 1500 مم وتزن حوالي 800 كجم، مما يجعلها آلة كبيرة وثقيلة نسبيًا. ومع ذلك، فهي متينة للغاية ويمكنها تحمل ظروف العمل القاسية. تعمل على مصدر طاقة تيار متردد 220 فولت، 50/60 هرتز، مما يجعلها متوافقة مع معظم شبكات الطاقة في جميع أنحاء العالم.
إذا كنت تبحث عن نظام فحص لوحات الدوائر المطبوعة بتقنية AOI موثوق ودقيق وفعال، فإن آلة Mento-01 AOI ثلاثية الأبعاد هي خيار ممتاز. وهي متاحة بسعر قابل للتفاوض، مع حد أدنى لكمية الطلب 1 ووقت تسليم أسبوع واحد. شروط الدفع عبر الإنترنت، وقدرة التوريد 1000/شهر، مما يضمن عملية شراء سريعة وخالية من المتاعب.
يأتي منتج آلة AOI ثلاثية الأبعاد مع حزمة شاملة للدعم الفني والخدمات لضمان الأداء الأمثل وتقليل وقت التوقف عن العمل. فريقنا من المهندسين والفنيين ذوي الخبرة متاح لتقديم الخدمات التالية:
- المساعدة في التركيب والإعداد
- تدريب في الموقع للمشغلين وموظفي الصيانة
- دعم فني عن بعد على مدار الساعة طوال أيام الأسبوع
- تحديثات وترقيات البرامج المنتظمة
- خدمات الصيانة الوقائية والمعايرة
- إصلاح واستبدال الأجزاء المعيبة
- عقود صيانة سنوية اختيارية للدعم الموسع والمدخرات
هدفنا هو ضمان حصول عملائنا على أقصى استفادة من استثماراتهم في منتج آلة AOI ثلاثية الأبعاد الخاص بنا، ونحن ملتزمون بتقديم دعم سريع وموثوق كلما دعت الحاجة إليه.
تغليف المنتج:
معلومات الشحن:
س 1: ما هو اسم العلامة التجارية لآلة AOI ثلاثية الأبعاد؟
ج 1: اسم العلامة التجارية لآلة AOI ثلاثية الأبعاد هو Mento.
س 2: ما هو رقم طراز آلة AOI ثلاثية الأبعاد؟
ج 2: رقم طراز آلة AOI ثلاثية الأبعاد هو Mento-01.
س 3: أين يتم تصنيع آلة AOI ثلاثية الأبعاد؟
ج 3: يتم تصنيع آلة AOI ثلاثية الأبعاد في دونغقوان بالصين.
س 4: ما هي الشهادات التي حصلت عليها آلة AOI ثلاثية الأبعاد؟
ج 4: حصلت آلة AOI ثلاثية الأبعاد على شهادات ISO9001/ISO14001.
س 5: ما هو الحد الأدنى لكمية الطلب لآلة AOI ثلاثية الأبعاد؟
ج 5: الحد الأدنى لكمية الطلب لآلة AOI ثلاثية الأبعاد هو 1.
س 6: هل سعر آلة AOI ثلاثية الأبعاد قابل للتفاوض؟
ج 6: نعم، سعر آلة AOI ثلاثية الأبعاد قابل للتفاوض.
س 7: ما هو وقت التسليم لآلة AOI ثلاثية الأبعاد؟
ج 7: وقت التسليم لآلة AOI ثلاثية الأبعاد هو 3 أسابيع.
س 8: ما هي شروط الدفع لآلة AOI ثلاثية الأبعاد؟
ج 8: شروط الدفع لآلة AOI ثلاثية الأبعاد هي عبر الإنترنت.
س 9: ما هي قدرة التوريد لآلة AOI ثلاثية الأبعاد؟
ج 9: قدرة التوريد لآلة AOI ثلاثية الأبعاد هي 1000/شهر.
