تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
أجزاء دقيقة: |
50 * 50 ملم |
الكاميرا: |
تسعة ملايين بكسل |
سرعة الحركة: |
800 ملم/ثانية |
تعديل العرض: |
يدوي |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
الأسهم: |
كبيرة |
السرعة: |
0.23 ثانية/مجال الرؤية |
الحالة: |
مستعملة ، جديدة |
أجزاء دقيقة: |
50 * 50 ملم |
الكاميرا: |
تسعة ملايين بكسل |
سرعة الحركة: |
800 ملم/ثانية |
تعديل العرض: |
يدوي |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
الأسهم: |
كبيرة |
السرعة: |
0.23 ثانية/مجال الرؤية |
الحالة: |
مستعملة ، جديدة |

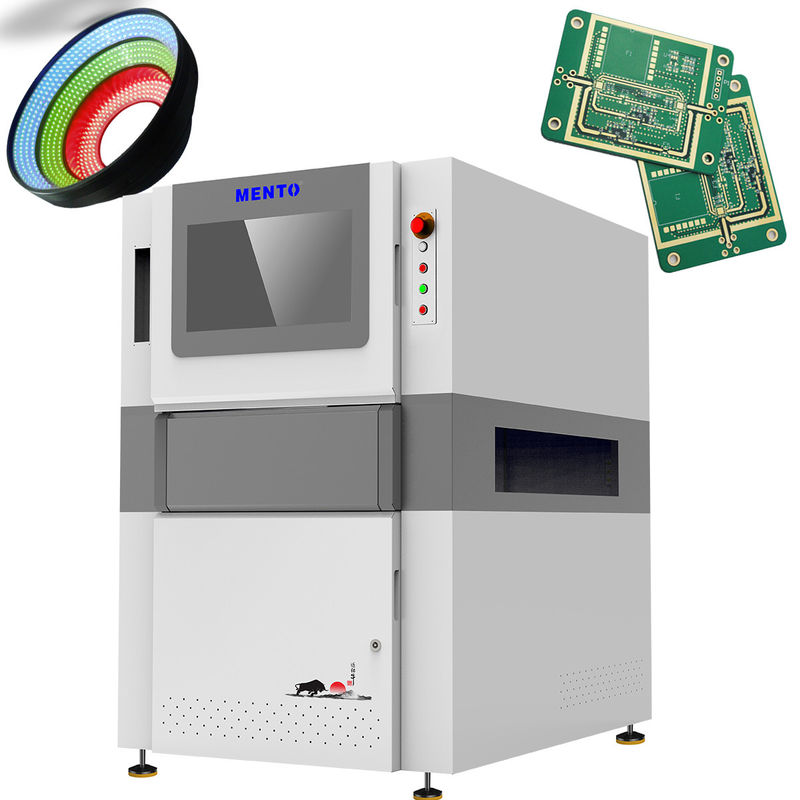

آلة SMT AOI مصممة خصيصًا للتفتيش على PCBs بحجم 50 × 50 مم على الأقل. إنها مثالية للاستخدام في مصانع تصنيع PCB ،حيث يمكن استخدامه لفحص الألواح بحثًا عن العيوب والتأكد من أنها ذات أعلى جودة.الآلة قادرة على اكتشاف مجموعة واسعة من العيوب، بما في ذلك المكونات المفقودة، وضع المكونات غير الصحيحة، وأعراض اللحام.
واحدة من الميزات الرئيسية لآلة SMT AOI هي كاميرا الألوان عالية السرعة ، والتي يمكن أن تلتقط الصور بمعدل يصل إلى 60 إطار في الثانية.هذا يجعلها مثالية للاستخدام في بيئات التصنيع ذات الحجم الكبير، حيث السرعة والدقة حاسمة. كما تم تجهيز الآلة بخوارزميات معالجة الصور المتقدمة التي يمكن أن تكتشف وتصنف العيوب تلقائيًا.الحد من الحاجة إلى التفتيش اليدوي وتحسين الكفاءة العامة.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه الآلة SMT AOI مثالية لأتمتة فحص PCB ، مع ميزات مثل الكاميرا الملونة عالية السرعة وتفتيش مجموعة واسعة من أحجام وسمك PCB.اتصل بنا لمزيد من المعلومات حول سعر آلة AOI.
تم تصميم آلة SMT AOI للتفتيش على لوحات الدوائر المطبوعة (PCBs) وضمان جودتها ودقتها. بمساعدة التعلم الآلي الآلي للتفتيش البصري،يمكن للمنتج الكشف عن العيوب على PCBs وتصنيفها بدقة عالية وسرعةالكاميرا الملونة عالية السرعة 6.5 مبيكس تضمن أن عملية التفتيش يتم تنفيذها بدقة عالية وتفاصيل.
المنتج مناسب لمختلف المناسبات والسيناريوهات ، بما في ذلك التصنيع الإلكتروني ، وتجميع PCB ، ومراقبة الجودة.يمكن أن تفتش PCBs مع الحد الأدنى لحجم 50 * 50 مم ومدى سمك 0.5 ملم إلى 6 ملم. يمكن أن يتراوح حجم PCB التفتيش من 50 ملم × 50 ملم إلى 510 ملم × 460 ملم ، مما يجعله حلًا متعدد الاستخدامات لأحجام مختلفة من PCB.
تتوفر آلة SMT AOI من Mento بسعر قابل للتفاوض ، والحد الأدنى للكمية هو 1. المنتج لديه قدرة إمداد 1000 / شهر ، ويمكن تسليمه في غضون أسبوع واحد.شروط الدفع على الخط، مما يجعل عملية الشراء أكثر ملاءمة للمشترين.
يأتي منتج آلة SMT AOI مع الدعم التقني الشامل والخدمات ، مما يضمن أن آلتك تعمل دائمًا بأفضل حال.فريقنا من الخبراء متاح لتقديم المساعدة في التثبيت، التدريب، والصيانة، فضلا عن حل المشاكل التي قد تنشأ.نحن نقدم أيضا تحديثات البرمجيات والترقيات لضمان أن جهازك هو دائما حتى الآن مع أحدث التقنياتبالإضافة إلى ذلك، نقدم ضمانات مُمتدة وعقود خدمة لتزويدك بالسلامة العقلية وضمان حماية استثماراتك.مع التزامنا بالرضا عن العملاء وتفانينا للخدمة الجيدة، يمكنك أن تثق في موثوقية وأداء آلة SMT AOI الخاصة بك.
تغليف المنتج:
الشحن:
س: ما هو اسم العلامة التجارية لهذه الآلة؟
الجواب: اسم العلامة التجارية لهذه الآلة AOI هو Mento.
س: أين يتم تصنيع هذه الآلة؟
الجواب: هذه الآلة المصنعة في دونغغوان، الصين.
س: ما هي الشهادات التي تمتلكها هذه الآلة؟
الجواب: هذه الآلة المعتمدة على الـ AOI معتمدة مع ISO9001 و ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه الآلة AOI؟
الجواب: الحد الأدنى لكمية الطلب لهذه الآلة AOI هو 1.
س: ما هو وقت التسليم لهذه الآلة AOI؟
الجواب: مدة التسليم لهذه الآلة AOI هي 3 أسابيع.
س: ما هي شروط الدفع لهذه الآلة؟
الجواب: شروط الدفع لهذه الآلة AOI هي على الانترنت.
س: ما هي قدرة إمداد هذه الآلة AOI؟
ج: القدرة على توفير هذه الآلة AOI هي 1000 / الشهر.
س: هل السعر قابل للتفاوض على هذه الآلة؟
ج: نعم، سعر هذه الآلة AOI قابلة للتفاوض.
