تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
السرعة: |
0.23 ثانية/مجال الرؤية |
السماكة: |
0.5 مم - 6 مم |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
آلة تصوير: |
12 ميجابكسل، ملونة |
أجزاء دقيقة: |
50 * 50 ملم |
تعديل العرض: |
يدوي |
الحالة: |
مستعملة ، جديدة |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |
السرعة: |
0.23 ثانية/مجال الرؤية |
السماكة: |
0.5 مم - 6 مم |
وصف الآلة: |
فحص معجون اللحام ثلاثي الأبعاد |
آلة تصوير: |
12 ميجابكسل، ملونة |
أجزاء دقيقة: |
50 * 50 ملم |
تعديل العرض: |
يدوي |
الحالة: |
مستعملة ، جديدة |
حجم التفتيش ثنائي الفينيل متعدد الكلور: |
50 مم × 50 مم - 510 مم × 460 مم |

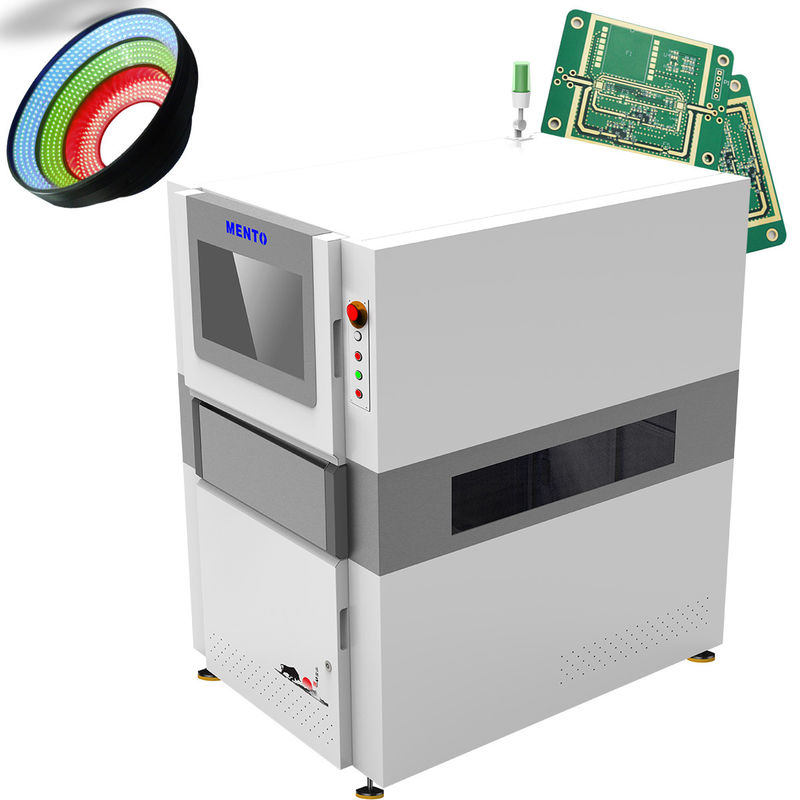

إحدى الميزات الرئيسية لهذه الآلة SMT هي كاميرا اللون عالية السرعة 6.5 مبيكس، والتي قادرة على التقاط الصور بدقة تصل إلى 2592 × 1944 بكسل.هذه الكاميرا قادرة على التقاط الصور عالية الجودة حتى أصغر التفاصيل على اللوحة، وهو أمر بالغ الأهمية لضمان جودة اللوحة. الكاميرا قادرة أيضًا على التقاط الصور بسرعة عالية ، مع سرعة حركة تصل إلى 800 مم / ثانية ،مما يجعل عملية التفتيش سريعة وفعالة.
جهاز SMT AOI مجهز أيضاً بتكنولوجيا التعلم الآلي الآلي للتفتيش البصري الآلي. تسمح هذه التكنولوجيا للآلة بالتعلم والتكيف مع البيئات المختلفة،مما يجعلها دقيقة للغاية وموثوقة في الكشف عن العيوب على PCBs. الآلة قادرة على الكشف عن مجموعة واسعة من العيوب، بما في ذلك المكونات المفقودة، المكونات المفقودة، القطبية غير الصحيحة، وأعراض اللحام.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه الآلة SMT AOI مثالية لأتمتة فحص PCB وتقدم فحصاً بصرياً تلقائياً لـ PCB.والقدرة على فحص PCBs تتراوح من 50mm × 50mm إلى 510mm × 460mm، هذه الآلة توفر فحص سريع وفعال مع سرعة 0.23sec/FOV.
المنتج SMT AOI Machine يأتي مع الدعم والخدمات التقنية التالية:
فريقنا من الخبراء مكرس لضمان أن آلة SMT AOI الخاصة بك تعمل بكفاءة وفعالية، حتى تتمكن من إنتاج منتجات عالية الجودة بسهولة.
تغليف المنتج:
الشحن:
ما هو اسم العلامة التجارية لآلة AOI؟
الاسم التجاري لآلة AOI هو Mento.
2.أين يتم تصنيع آلة AOI؟
يتم تصنيع آلة AOI في الصين ، وتحديداً في دونغغغوان.
3.ما هي الشهادات التي تمتلكها آلة AOI؟
آلة AOI لديها شهادات ISO9001 و ISO14001.
4.ما هي الحد الأدنى لكمية الطلب لجهاز AOI؟
الحد الأدنى لكمية الطلب لجهاز AOI هو 1.
5.ما هي شروط الدفع لجهاز AOI؟
شروط الدفع لجهاز AOI هي الدفع عبر الإنترنت.
6.ما هي القدرة على إمداد آلة AOI؟
القدرة على توريد آلة AOI هي 1000 وحدة شهرياً.
7.ما هو وقت التسليم لجهاز AOI؟
وقت التسليم لجهاز AOI هو ثلاثة أسابيع بعد استلام الدفع.
8.هل سعر آلة AOI قابل للتفاوض؟
نعم، سعر آلة AOI قابل للتفاوض.
