تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
طريقة المحاذاة: |
محاذاة تلقائية |
القرار: |
10 ميكرون |
إضاءة: |
RGB LED |
البرمجيات: |
واجهة مستخدم بديهية |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سمك اللوحة: |
0.5 - 5 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
القرار: |
10 ميكرون |
إضاءة: |
RGB LED |
البرمجيات: |
واجهة مستخدم بديهية |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سمك اللوحة: |
0.5 - 5 ملم |

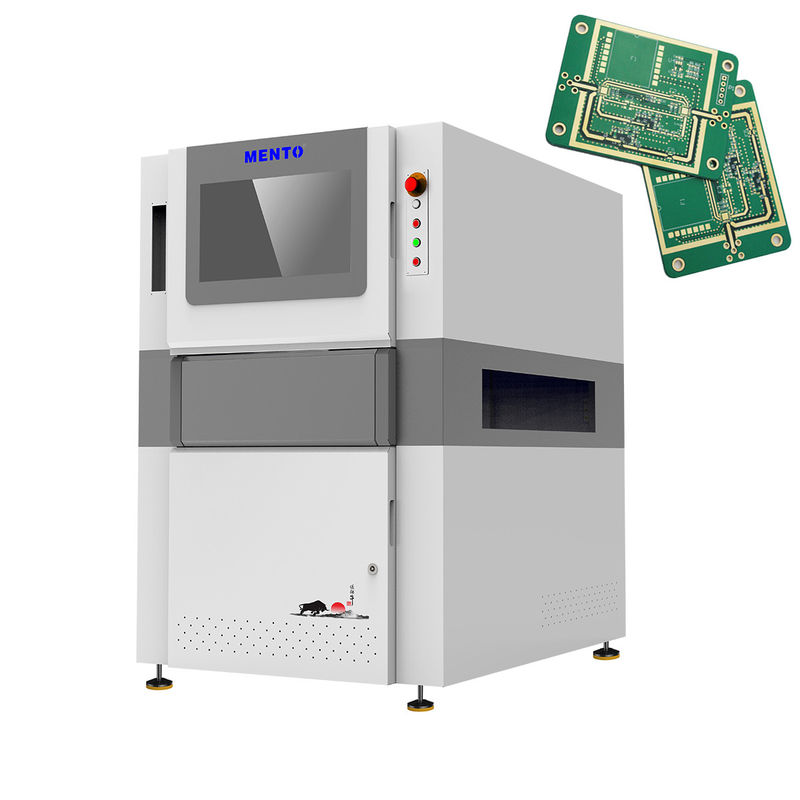

ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
| تفتيش 3D لـ "بستة اللحام" | ||
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، خلل في الشكل، تحويل |
| طريقة المسح | توقف و إذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي جي، وحدة المعالجة المركزية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| جهاز مراقبة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية | "هيستوجرام، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk" %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
واحدة من السمات الرئيسية لهذا النظام التفتيش PCB هي قدرته على التعامل مع PCBs مع سمك تتراوح من 0.5 إلى 5 مم. وهذا يجعلها مناسبة للاستخدام مع مجموعة واسعة من PCBs،من ألواح رقيقة ومرنة إلى ألواح سميكة وأكثر صلابةبالإضافة إلى ذلك، الجهاز يزن 800 كجم، مما يجعله قويا ودائم بما فيه الكفاية لتحمل صعوبات الاستخدام الصناعي.
يتم بناء آلة 3D AOI على نظام التشغيل ، والذي يوفر واجهة موثوقة وسهلة الاستخدام للمشغلين للعمل معها.وهذا يجعل من السهل إعداد وتكوين الآلة لمهمات التفتيش المحددة، وكذلك لمراقبة أدائها وإنتاجها.
هذه آلة 3D AOI هي أحدث أجهزة PCB Aoi التي تتميز بواجهة مستخدم بديهية لسهولة التشغيل.هذه الآلة مصممة لتناسب معظم ورش العمليأتي مع كاميرا رقمية ثلاثية الأبعاد وإضاءة RGB LED للتفتيش الدقيق لـ aoi pcb. وهو متوافق مع PCBs تتراوح سمكها من 0.5 - 5 mm.
| سمة المنتج | القيمة |
| سرعة التفتيش | ما يصل إلى 80 سم2/س |
| منطقة التفتيش | ما يصل إلى 510 × 510 مم |
| الوزن | 800 كجم |
| الإضاءة | ضوء RGB LED |
| البرمجيات | واجهة مستخدم بديهية |
| إمدادات الطاقة | التيار المتردد 220 فولت 50/60 هرتز |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
| أنواع التفتيش | مرفق اللحام، المكون، العيب |
| نوع الكاميرا | الكاميرا الرقمية ثلاثية الأبعاد |
تم تجهيز آلة Mento-01 3D AOI بإضاءة RGB LED ، والتي تسمح بفحص دقيق وفعال لمفاصل اللحام والمكونات والعيوب.لديها سرعة فحص مثيرة للإعجاب تصل إلى 80 سم / ثانية، مما يضمن عملية تفتيش سريعة وفعالة. يسهل برنامج واجهة المستخدم البديهية للآلة على المشغلين تشغيل عملية التفتيش وتخصيصها لاحتياجاتهم.
بوزن 800 كجم وقدرة إمداد 1000 / شهر ، آلة فحص Mento-01 3D AOI هي منتج قوي ودائم ، مناسب لمجموعة متنوعة من التطبيقات الصناعية.سواء كنت في صناعة التصنيع الإلكترونية أو في صناعة السيارات، هذه الآلة يمكن أن تساعد على تحسين كفاءة الإنتاج وضمان منتجات عالية الجودة.
بعض من مناسبات تطبيق المنتج والسيناريوهات لجهاز Mento-01 3D AOI تشمل:
بشكل عام ، آلة Mento-01 3D AOI هي منتج متعدد الاستخدامات وموثوق به يمكن أن يساعد في تحسين جودة وكفاءة عملية الإنتاج الخاصة بك.مع وقت تسليم أسبوع واحد فقط و شروط الدفع عبر الإنترنت، هو خيار مريح ومتاح للشركات والصناعات التي تحتاج إلى نظام تفتيش عالي الجودة.
فريق الدعم الفني لمنتجات آلة 3D AOI الخاص بنا مكرس لتوفير الدعم والخدمات الفنية الشاملة لعملائنا.فريقنا من الخبراء متاح للمساعدة في أي أسئلة أو مخاوف قد يكون لديك فيما يتعلق بالعملية، الصيانة، أو حل المشاكل من آلة 3D AOI الخاص بك.
خدمات الدعم الفني لدينا تشمل:
نحن نفهم أهمية الحفاظ على خط الإنتاج الخاص بك يعمل على أعلى كفاءة، وفريق الدعم الفني لدينا ملتزم بضمان أن آلة 3D AOI الخاصة بك تعمل دائما بسلاسة.إذا كان لديك أي أسئلة أو تحتاج إلى مساعدةلا تتردد في الاتصال بنا
تغليف المنتج:
سيتم تعبئة آلة 3D AOI بأمان في صندوق خشبي لضمان سلامتها أثناء النقل.سيتم لف الآلة في رغوة واقية وتثبيتها بشكل آمن لمنع أي تلف أثناء الشحن.
الشحن:
يمكن شحن آلة 3D AOI عالمياً عن طريق الشحن الجوي أو البحري. تعتمد رسوم الشحن ووقت التسليم على الوجهة وطريقة النقل المفضلة.الرجاء الاتصال بنا لمزيد من المعلومات حول الشحن.
ما هو اسم العلامة التجارية لهذه الآلة 3D AOI؟
اسم العلامة التجارية: Mento
2.ما هو رقم نموذج هذه الآلة 3D AOI؟
رقم الطراز: Mento-01
3.أين يتم تصنيع هذه الآلة ثلاثية الأبعاد؟
مكان المنشأ: الصين دونغغوان
4.هل لهذه الآلة 3D AOI أي شهادات؟
شهادة: ISO9001/ISO14001
5.ما هو الحد الأدنى لكمية الطلب لهذه الآلة 3D AOI؟
الحد الأدنى لكمية الطلب: 1
6.هل السعر قابل للتفاوض لهذه الآلة ثلاثية الأبعاد؟
السعر: قابل للتفاوض
7.ما هو وقت التسليم لهذه الآلة 3D AOI؟
وقت التسليم: 3 أسابيع
8.ما هي شروط الدفع لهذه الآلة ثلاثية الأبعاد؟
شروط الدفع: عبر الإنترنت
9.ما هي قدرة إمداد هذه الآلة 3D AOI؟
القدرة على التوريد: 1000/شهر
