تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
القرار: |
10 ميكرون |
البرمجيات: |
واجهة مستخدم بديهية |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
البعد: |
الطول 1300 × العرض 1300 × الارتفاع 1500 ملم |
طريقة المحاذاة: |
محاذاة تلقائية |
القرار: |
10 ميكرون |
البرمجيات: |
واجهة مستخدم بديهية |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة

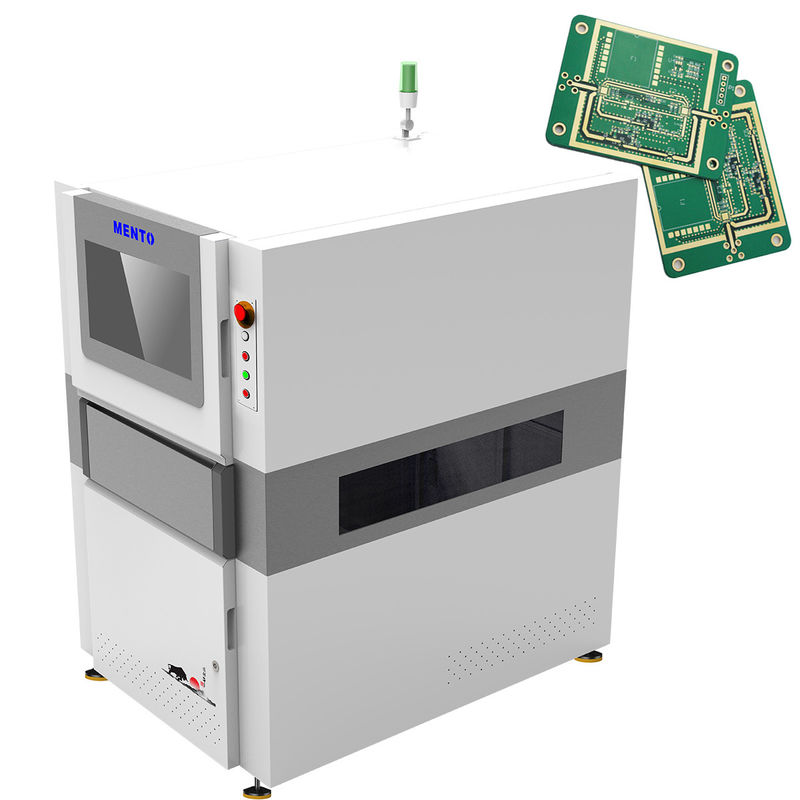

جهاز فحص 3D AOI مجهز بإضاءة RGB LED ، مما يسمح له بتقاط صور عالية الجودة من PCBs.يتم تحسين نظام الإضاءة لضمان أن الآلة يمكن أن تفتش PCBs مع ألوان مختلفة والتشطيب السطحي، وتوفير نتائج التفتيش الدقيقة والموثوقة.
الكاميرا الرقمية ثلاثية الأبعاد هي المكون الرئيسي للآلة، والتي تلتقط صور عالية الدقة من أقراص PCB من زوايا متعددة.الكاميرا قادرة على التقاط الصور من PCBs مع دقة تصل إلى 20 ميكرون، لضمان الكشف عن أصغر العيوب.
تعمل الآلة على نظام Windows 10 ، مما يوفر منصة مستقرة وموثوقة لعملية التفتيش.يضمن نظام التشغيل أن الآلة متوافقة مع مجموعة واسعة من تطبيقات البرمجيات والأجهزةمما يسهل الاندماج مع الأنظمة الأخرى.
طريقة التفتيش ثلاثية الأبعاد المستخدمة من قبل الآلة هي أحدث تقنية تفتيش متاحة اليوم.إنشاء نموذج ثلاثي الأبعاد من PCBهذا يسمح للآلة لاكتشاف العيوب التي لا يمكن رؤيتها مع طرق التفتيش 2D التقليدية.
الآلة مجهزة بواجهة مستخدم بديهية ، مما يسهل إعدادها وتشغيلها. تم تصميم البرنامج ليكون سهلاً للاستخدام ،توفير واجهة بسيطة ومباشرة للمستخدميحتوي البرنامج أيضا على خوارزميات متقدمة تحلل الصور التي التقطتها الآلة، مما يوفر نتائج التفتيش الدقيقة والموثوقة.
باختصار، آلة 3D AOI هي آلة تفتيش حديثة توفر حلول تفتيش عالية الجودة لـ PCB. مع ميزاتها وقدراتها المتقدمة،إنه الخيار المثالي للشركات التي تبحث عن حلول تفتيش دقيقة وموثوقة لـ PCBsسواء كنت بحاجة إلى فحص أقراص PCB صغيرة أو كبيرة ، فإن آلة فحص 3D AOI هي الحل المثالي لاحتياجاتك.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
تم تجهيز آلة Mento-01 3D AOI ببرنامج واجهة مستخدم بديهية وقادرة على فحص المفاصل ، والمكونات ، والعيوب بسهولة.انها متوافقة مع سمك PCB تتراوح من 0.5 ملم إلى 5 ملم ويمكن أن تفتش حتى 80 سم 2 / ثانية، مما يجعلها نظام فحص PCB سريع وفعال. وقدرة إمدادها من 1000 / الشهر يضمن أنها متاحة بسهولة عندما تحتاج إليها.
بوزن 800 كيلوغرام، آلة Mento-01 3D AOI قوية ودائمة، مما يضمن أنها يمكن أن تتحمل اختبار الزمن.التأكد من أن PCBs الخاص بك هي من أعلى جودةهذا المنتج مناسب لمجموعة واسعة من الصناعات، بما في ذلك السيارات والطيران والاتصالات والإلكترونيات.
سواء كنت من الشركات الصغيرة أو الشركات الكبيرة، آلة Mento-01 3D AOI هي استثمار ممتاز لاحتياجات فحص PCB الخاص بك.أدائها الموثوق بها وسهولة الاستخدام تجعلها منتج مرغوب فيه لأي نظام تفتيش PCBمع وقت تسليم أسبوع واحد فقط وشروط الدفع عبر الإنترنت، شراء هذا المنتج لم يكن أسهل من قبل.
في الختام ، فإن آلة Mento-01 3D AOI هي نظام تفتيش PCB من الدرجة الأولى مناسب لمجموعة واسعة من التطبيقات.خصائصها المتقدمة والتكنولوجيا المتطورة تجعلها منتج مرغوب فيه لأي صناعة تتطلب عمليات تفتيش PCB دقيقة وفعالةلذا، استثمر في آلة Mento-01 3D AOI اليوم وتأكد من أن أقراصك الالكترونية ذات الجودة العالية.
يأتي منتج آلة AOI ثلاثية الأبعاد لدينا مع دعم فني وشامل وخدمات لضمان أداء وموثوقية مثالية:
نحن نفخر بتقديم خدمة عملاء عالية الجودة ودعم لعملائنا المقدرين.
تغليف المنتج:
سيتم تعبئة آلة AOI ثلاثية الأبعاد في صندوق من الورق المقوى مع إدراجات رغوة لضمان النقل الآمن.سيتم لف الآلة في البلاستيك الوقائي لمنع أي خدوش أو تلف أثناء الشحنسيتم وضع اسم المنتج ورقم النموذج وتعليمات التعامل مع الصندوق
الشحن:
سيتم شحن آلة 3D AOI عبر خدمة خدمة سريعة موثوقة. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد.سوف يتلقى العملاء رقم تتبع لمراقبة حالة شحنتهميمكن أن تختلف أوقات التسليم حسب الوجهة، ولكن يمكن للعملاء أن يتوقعون تلقي حزمتهم في غضون 5-7 أيام عمل.
إليك بعض الأسئلة الشائعة حول آلة Mento-01 3D AOI:
س: ما هي آلة Mento-01 3D AOI؟
ج: آلة Mento-01 3D AOI هي آلة فحص بصري أتمتة عالية التقنية تستخدم في صناعة لوحات الدوائر المطبوعة (PCB) للكشف عن العيوب في PCB.
السؤال: أين صنعت آلة Mento-01 3D AOI؟
الجواب: آلة Mento-01 3D AOI مصنوعة في دونغغوان، الصين.
س: هل آلة Mento-01 3D AOI معتمدة؟
ج: نعم، آلة Mento-01 3D AOI معتمدة مع ISO9001/ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز Mento-01 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز Mento-01 3D AOI هو 1.
س: ما هو سعر آلة Mento-01 3D AOI؟
الجواب: سعر آلة Mento-01 3D AOI قابلة للتفاوض.
س: ما هو وقت التسليم لجهاز Mento-01 3D AOI؟
الجواب: وقت التسليم لجهاز Mento-01 3D AOI هو 3 أسابيع.
س: ما هي شروط الدفع لجهاز Mento-01 3D AOI؟
إجابة: شروط الدفع لجهاز Mento-01 3D AOI موجودة على الإنترنت.
س: ما هي قدرة التوريد لجهاز Mento-01 3D AOI؟
الجواب: القدرة على التوريد لجهاز Mento-01 3D AOI هي 1000 / شهر.
