تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1350 × العمق 1000 × الارتفاع 1600 ملم
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
سمك اللوحة: |
0.2 مم - 6 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
واجهة: |
إيثرنت |
دقة التفتيش: |
± 5 ميكرومتر |
البعد: |
1000 مم × 800 مم × 1200 مم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
مصدر الضوء: |
مصباح LED |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |
سمك اللوحة: |
0.2 مم - 6 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
واجهة: |
إيثرنت |
دقة التفتيش: |
± 5 ميكرومتر |
البعد: |
1000 مم × 800 مم × 1200 مم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
مصدر الضوء: |
مصباح LED |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50 هرتز |

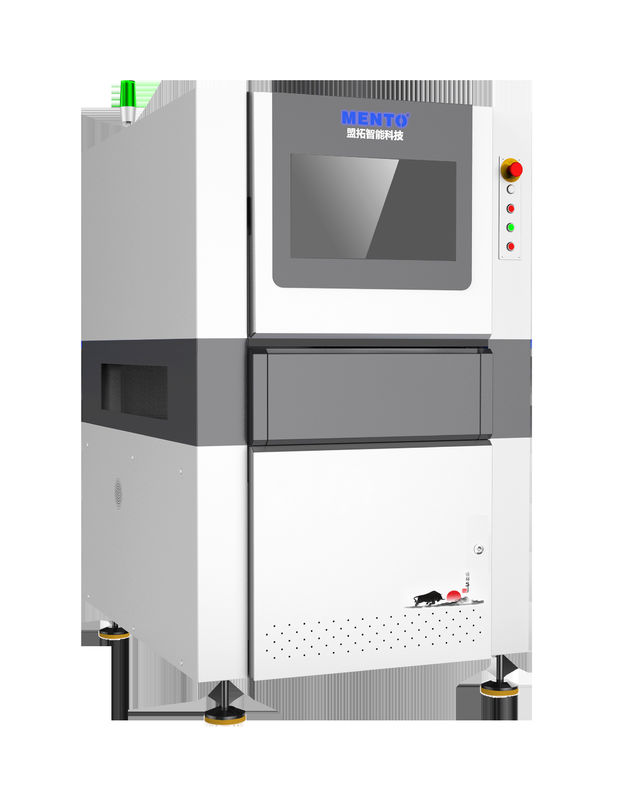

آلة AOI PCB هي آلة ثقيلة الوزن تزن 200 كيلوغرام. على الرغم من وزنها ، فإن الآلة سهلة التحرك ، وذلك بفضل تصميمها المدمج. دقة التفتيش للآلة هي ± 5μm ،والذي هو دقيق للغاية ويضمن أن يتم فحص جميع PCBs بدقة.
آلة AOI PCB هي استثمار ممتاز للشركات المتخصصة في تصنيع PCB.تم تصميم الآلة لزيادة كفاءة الإنتاج وتقليل الوقت والتكلفة المرتبطة بالفحص اليدويتتيح القدرة على التفتيش عالية السرعة للآلة التأكد من أن جميع PCBs يتم فحصها بسرعة ودقة ، مما يساعد على زيادة الإنتاجية الشاملة لعملية التصنيع.
آلة AOI PCB هي واحدة من أشهر الآلات المستخدمة في طرق اختبار PCB. تستخدم الآلة تقنية التصوير المتقدمة للتفتيش على PCBs من أجل العيوب مثل الدوائر القصيرة ، الدوائر المفتوحة ،و المكونات المفقودةيضمن الدقة العالية للآلة الكشف عن جميع العيوب ، مما يساعد على تقليل خطر فشل المنتج وزيادة موثوقية المنتج النهائي.
تتوفر آلة AOI PCB بسعر تنافسي ، مما يجعلها استثمارًا بأسعار معقولة للشركات من جميع الأحجام.الميزات المتقدمة للآلة ودقة عالية المستوى تجعلها أصل ثمين لأي شركة متخصصة في تصنيع PCBتصميم الآلة المدمجة وسهولة الاستخدام تجعلها الخيار المثالي للشركات التي لديها مساحة محدودة في منشأتهم.
آلة "أو آي بي سي بي" هي آلة متقدمة وموثوقة توفر نتائج تفتيش سريعة ودقيقةواجهة سهلة الاستخدام تجعلها استثمار ممتاز للشركات المتخصصة في تصنيع أقراص PCBالآلة متوفرة بسعر تنافسي وهي أصل قيم لأي شركة تسعى لزيادة كفاءة الإنتاج وتقليل الوقت والتكاليف المرتبطة بالفحص اليدوي.
آلة الـ"أو آي" لدينا هي منتج من الدرجة الأولى من أحد الشركات الرائدة في تصنيع معدات الـ"أو آي"يمكن أن يستوعب PCBs بحجم أقصى 500mm X 500mmالمجهزة مجهزة بواجهة إيثيرنت، مما يسهل دمجها في خط الإنتاج الحالي الخاص بك.50 هرتز يضمن التشغيل الموثوق به ومستقرتعمل آلة AOI على نظام التشغيل Windows 10 ، مما يوفر واجهة سهلة الاستخدام ومألوفة.استثمر في آلة AOI PCB الخاصة بنا من أجل جودة وكفاءة لا مثيل لها في عملية إنتاج PCB الخاصة بك.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| النموذج | XYZ-1000 |
| القرار | 10μm |
| حجم اللوحة | 500ملم × 500ملم |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
| نوع الكاميرا | CCD عالية الدقة |
| واجهة | الايثرنت |
| الوزن | 200 كجم |
| دقة التفتيش | ±5μm |
| مصدر الضوء | مصباح LED |
| إمدادات الطاقة | التيار المتردد 220 فولت، 50 هرتز |
تم تجهيز هذه الآلة AOI بتكنولوجيا التفتيش ثلاثية الأبعاد ومصدر الضوء LED ، مما يمكنها من تقديم نتائج دقيقة وموثوقة.يمكن أن يكتشف الأخطاء والعيوب في PCBs مع سمك 0.2mm إلى 6mm، مما يجعلها منتج متعدد الاستخدامات يمكن استخدامه لمجموعة واسعة من التطبيقات.
آلة Mento AOI PCB مثالية للاستخدام في مجموعة متنوعة من مناسبات وتطبيقات المنتجات. فيما يلي بعض الأمثلة:
بالإضافة إلى تنوعها وموثوقيتها ، فإن آلة Mento AOI PCB هي أيضًا سهلة الاستخدام. تعمل على نظام التشغيل Windows 10 ، وهو منصة مألوفة ومستخدمة على نطاق واسع.كما أنه يحتوي على تصميم صغير، مع أبعاد 1000 ملم × 800 ملم × 1200 ملم، مما يسهل تركيبها وتشغيلها في مجموعة متنوعة من الإعدادات.
الحد الأدنى لكمية الطلب لجهاز Mento AOI PCB هو 1 ، والسعر قابل للتفاوض. وقت التسليم عادةً ما يكون أسبوعًا واحدًا ، وشروط الدفع عبر الإنترنت.مع قدرة إمداد 1000 وحدة شهرياً، هذا المنتج متاح بسهولة للعملاء حول العالم.
يأتي منتج AOI PCB Machine لدينا مع الدعم التقني والخدمات الشاملة لضمان أقصى أداء للمنتج ورضا العملاء.فريقنا المخصص من الخبراء الفنيين متاح على مدار الساعة للإجابة على أي أسئلة تتعلق بالمنتج وتقديم المساعدة في حل المشكلات والصيانةبالإضافة إلى ذلك، نحن نقدم خدمات التدريب والتركيب في الموقع لضمان أن العملاء قادرون على تشغيل وصيانة المنتج بسهولة.منتجنا يأتي أيضا مع ضمان وخطة دعم تمديد اختياري للسلامة العقلية إضافيةاتصل بنا لمزيد من المعلومات
تغليف المنتج:
الشحن:
أسئلة شائعة عن آلة Mento AOI PCB:
س: ما هو مكان المنشأ لـ Mento AOI PCB Machine؟
ج: يتم تصنيع آلة Mento AOI PCB في الصين ، Dongguan.
س: ما هو شهادة آلة Mento AOI PCB؟
ج: إن آلة Mento AOI PCB معتمدة مع ISO9001/ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية ل Mento AOI آلة PCB؟
الجواب: الحد الأدنى للكمية الطلبية لـ Mento AOI PCB Machine هو 1.
س: ما هو وقت التسليم لـ Mento AOI PCB Machine؟
ج: وقت التسليم لجهاز Mento AOI PCB هو أسبوع واحد.
س: ما هو مدة الدفع لـ Mento AOI PCB Machine؟
الجواب: مدة الدفع لـ (منتو أوي) آلة الـ (بي سي بي) على الخط
س: ما هي قدرة التوريد لـ Mento AOI PCB Machine؟
الجواب: القدرة على توفير آلة Mento AOI PCB هي 1000 / شهر.
س: هل السعر لـ Mento AOI PCB Machine قابل للتفاوض؟
ج: نعم، سعر آلة Mento AOI PCB قابل للتفاوض.
