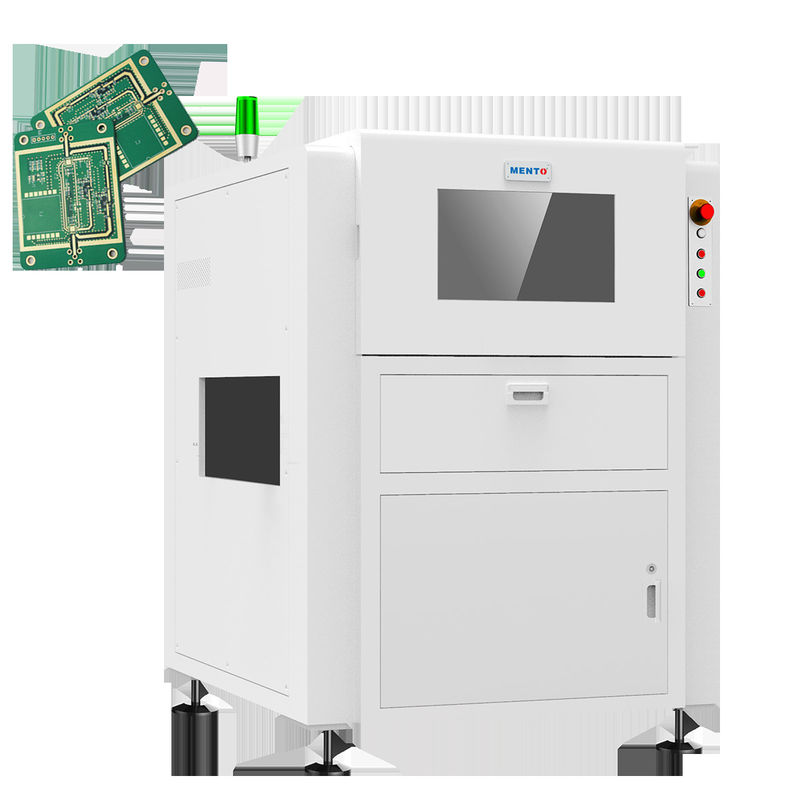

نظام معدات التفتيش ثلاثية الأبعاد لشركة AOI SMT للشاشات

Name: نظام معدات التفتيش ثلاثية الأبعاد لشركة AOI SMT للشاشات
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: قابل للتفاوض USD
Availability: InStock

تفاصيل المنتج

مكان المنشأ: (دونغغوان)

اسم العلامة التجارية: MENTO

إصدار الشهادات: FCC.ROHS,CCC

رقم الموديل: K2005DW

شروط الدفع والشحن

الحد الأدنى لكمية: 1

تفاصيل التغليف: العرض 1300 × العمق 1600 × الارتفاع 1650 ملم

وقت التسليم: 20 يوم عمل

القدرة على العرض: 1000 قطعة / م

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

تفاصيل المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                            معدات التفتيش 3D AOI SMT, معدات التفتيش ثلاثية الأبعاد للشرائح, نظام فحص أشباه الموصلات ثلاثي الأبعاد


السماكة:	0.5 مم - 6 مم	حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق:	5050 - 250330 ملم
الاتصال:	متوافق مع بروتوكولات الاتصال القياسية في الصناعة	سرعة الكشف:	0.6 مجال رؤية/ثانية
البند:	آلة SMT AOI PCB، أنظمة AOI	منطقة التفتيش:	ما يصل إلى 510 مم × 460 مم
إمدادات الطاقة:	تيار متردد 220 فولت ، 50/60 هرتز	الضمان:	سنة واحدة
الأسهم:	كبيرة	تعديل العرض:	يدوي
الخصائص:	دقة عالية للغاية ثلاثية الأبعاد AOI	حجم الآلة:	W1080 X D1390 X H1840 ((ملم)
السرعة:	0.23 ثانية/مجال الرؤية	نوع التسويق:	المنتج الجديد 2020
الجودة:	قمة

السماكة:	0.5 مم - 6 مم
حجم ثنائي الفينيل متعدد الكلور القابل للتطبيق:	5050 - 250330 ملم
الاتصال:	متوافق مع بروتوكولات الاتصال القياسية في الصناعة
سرعة الكشف:	0.6 مجال رؤية/ثانية
البند:	آلة SMT AOI PCB، أنظمة AOI
منطقة التفتيش:	ما يصل إلى 510 مم × 460 مم
إمدادات الطاقة:	تيار متردد 220 فولت ، 50/60 هرتز
الضمان:	سنة واحدة
الأسهم:	كبيرة
تعديل العرض:	يدوي
الخصائص:	دقة عالية للغاية ثلاثية الأبعاد AOI
حجم الآلة:	W1080 X D1390 X H1840 ((ملم)
السرعة:	0.23 ثانية/مجال الرؤية
نوع التسويق:	المنتج الجديد 2020
الجودة:	قمة

وصف المنتج

AOI مضاءة من الأعلى

1. اكتشاف عالي، حكم خاطئ منخفض

2. مسار سلسلة فريد

3. خوارزميات الكشف الغنية يمكن أن تستهدف عيوب DIP بفعالية

4. يمكن تنفيذ محطات إصلاح ذات حكم مزدوج وفقًا لنسبة الفحص.

نطاق التطبيق: فحص وصلات اللحام والأجهزة المثبتة

طراز الجهاز		K2005DW
قدرة الكشف	عناصر الكشف	جسم مكون CHIP، وصلات لحام مكون CHIP، أحرف، وصلات لحام DIP
	أصغر مكون	CHIP:0201 Pitch:0.3mm
	طريقة الكشف	تصحيح معلمات الخوارزمية، تعلم الآلة
النظام البصري	كاميرا	كاميرا صناعية ملونة عالية السرعة بدقة 5 ميجابكسل
	عدسة تليسينترك	0.22X/0.17X
	الدقة	15um/20um/25um
	مجال الرؤية	36x30mm/48x40mm/61x51mm
	سرعة الكشف	3FOV/s
الخاصية الميكانيكية	سمك لوحة الدوائر المطبوعة	0.3~10mm(التواء≤5mm)
	ارتفاع المكون	180mm علوي، 30mm سفلي (يمكن تخصيص الارتفاع الخاص)
	معدات القيادة	محرك سيرفو + برغي كروي + شريحة خطية
	سرعة الحركة	الحد الأقصى 600 مم/ثانية
	دقة تحديد المواقع	≤8um(بعد المعايرة)
	سكة نقل لوحة الدوائر المطبوعة	ارتفاع سكة نقل لوحة الدوائر المطبوعة: 900±20mm (من الأرض إلى سطح نقل سكة توجيه لوحة الدوائر المطبوعة)
		الحد الأقصى لحجم لوحة الدوائر المطبوعة: 510mmx460mm
		الحد الأدنى للمسافة بين لوحات الدوائر المطبوعة: ≤90mm
المعلمات	مصدر الطاقة	AC220V/50Hz/2000W
	الحجم الكلي	W1140mmxD1400mmxH1600mm (باستثناء القدم 100±20mm)
	الوزن	≈700KG
	ضغط الهواء	≥0.5MPa
	المتطلبات البيئية	درجة الحرارة: 5~40 درجة مئوية، الرطوبة النسبية 25%~80% (بدون صقيع)
	الاتصال بالمعدات الأولية والنهائية	واجهة SMEMA قياسية
