تفاصيل المنتج
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC,ROHS,ISO9000,ISO14001
رقم الموديل: K2005DW
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: T / T ،
القدرة على العرض: 1000 قطعة / م
الأبعاد: |
1200 × 1200 × 1600 ملم |
وراتي: |
3 أشهر |
المكونات الأساسية: |
المحرك |
منطقة التفتيش: |
يصل إلى 460 × 610 ملم |
النظام البصري: |
نظام بصري مطور بشكل مستقل |
الميناء: |
شنتشن |
وقت التنفيذ: |
من 1 إلى 5 أيام عمل |
المعيار: |
سميما |
الأبعاد: |
1200 × 1200 × 1600 ملم |
وراتي: |
3 أشهر |
المكونات الأساسية: |
المحرك |
منطقة التفتيش: |
يصل إلى 460 × 610 ملم |
النظام البصري: |
نظام بصري مطور بشكل مستقل |
الميناء: |
شنتشن |
وقت التنفيذ: |
من 1 إلى 5 أيام عمل |
المعيار: |
سميما |

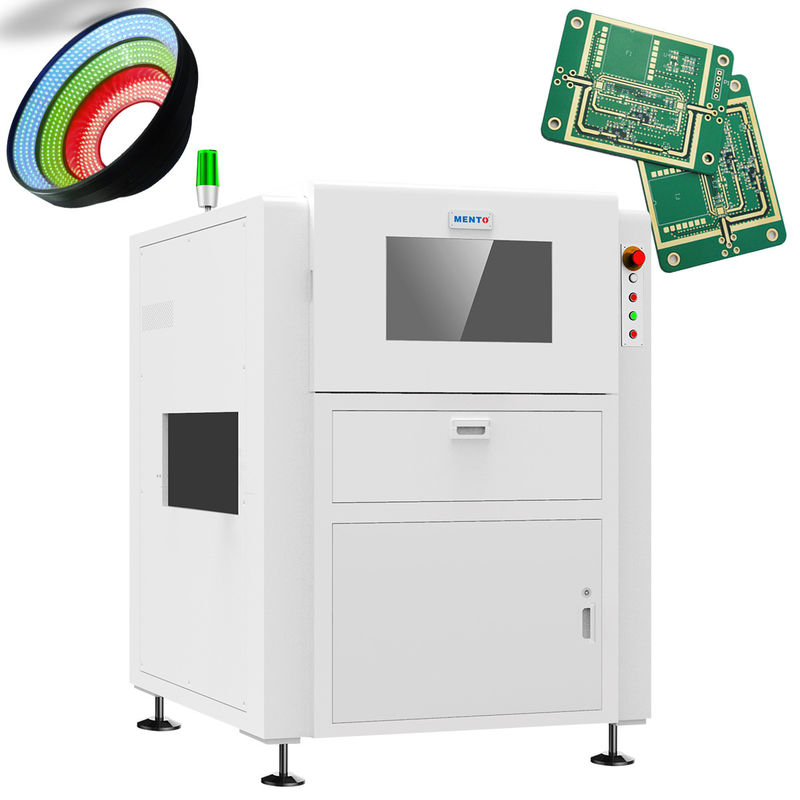

ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
| نموذج الجهاز | K2005DW | |
| قدرة الكشف | عناصر الكشف | جسد مكونات CHIP، مفاصل لحام مكونات CHIP، أحرف، مفاصل لحام DIP |
| أصغر مكون | (شيب: 0201)0.3ملم | |
| طريقة الكشف | تعديل معايير الخوارزمية، التعلم الآلي | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| العدسة المتجهة | 0.22X/0.17X | |
| القرار | 15um/20um/25um | |
| القيادة | 36x30mm/48x40mm/61x51mm | |
| سرعة الكشف | 3FOV/s | |
| نظام برمجي | نظام تشغيل | ويندوز 10 |
| الخصائص الميكانيكية | سمك PCB | 0.3~10mm ((صفحة الحرب≤5mm) |
| ارتفاع المكون | 180 ملم أعلى، 30 ملم أسفل (يمكن تخصيص ارتفاع خاص) | |
| معدات القيادة | المحرك الخادم + المسمار الكروي + الزحف الخطي | |
| سرعة التحرك | ماكس.600ملم/ثانية | |
| دقة الموقع | ≤8um ((بعد المعايرة) | |
| سكة حديدية نقل PCB | ارتفاع نقل قاطرة PCB: 900±20mm (من الأرض إلى سطح نقل قاطرة PCB) | |
| الحجم الأقصى للوحات: 510mmx460mm | ||
| الحد الأدنى للفاصل بين أقراص PCB: ≤90mm | ||
| المعلمات | مصدر الطاقة | AC220V/50Hz/2000W |
| الحجم الكلي | W1140mmxD1400mmxH1600mm (باستثناء القدم 100±20mm) | |
| الوزن | ≈700 كيلوغرام | |
| ضغط الهواء | ≥0.5MPa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
تم تصميم آلة SMT AOI للعمل على نظام تشغيل Windows ، مما يسهل استخدامها وتكاملها مع أنظمة التصنيع الأخرى.كما تم تصميمه لتلبية معيار SMEMA لتصنيع PCB، مما يضمن سهولة دمجها في خطوط الإنتاج القائمة. آلة SMT AOI هي آلة عالية الكفاءة والإنتاجية يمكنها فحص ما يصل إلى 50 PCB في الدقيقة ،مما يجعلها مثالية لبيئات الإنتاج ذات الحجم الكبير.
يتم تجهيز آلة SMT AOI بكاميرا ملونة عالية الدقة 12MP قادرة على التقاط صور مفصلة للغاية للأقراص الصلبة المختصة.هذه الكاميرا مصممة للكشف حتى عن أصغر العيوب على الـ (بي سي بي)، بما في ذلك عيوب اللحام، وضع المكونات بشكل غير صحيح، وغيرها من القضايا التي يمكن أن تؤثر على وظائف المنتج النهائي.تعمل الكاميرا جنبا إلى جنب مع النظام البصري المطور بشكل مستقل لضمان الكشف الدقيق عن جميع العيوب والإبلاغ عنها.
آلة SMT AOI هي آلة موثوقة ودقيقة تم بناؤها لتقديم نتائج فحص عالية الجودة. تم تصميمها لتكون سهلة الاستخدام ودمجها في خطوط الإنتاج القائمة ،مما يجعلها الخيار المثالي لمصنعي الإلكترونيات الذين يتطلعون إلى تحسين عمليات مراقبة الجودة الخاصة بهممع كاميرا عالية الدقة، ونظام بصري تم تطويره بشكل مستقل،آلة SMT AOI هي ضرورية لأي مصنع إلكتروني يرغب في تحسين عمليات الإنتاج وضمان منتجات ذات جودة عالية.
تم اعتماد معدات الفحص البصري Mento AOI من قبل FCC و ROHS و ISO9000 و ISO14001 ، وهو دليل على سلامتها وجودتها ومعايير البيئة.كما أن الحد الأدنى لكمية الطلب هو 1، مما يجعلها متاحة لكل من الشركات المصنعة الصغيرة والكبيرة. بعد وضع الطلب، وعادة ما يكون وقت التسليم 3 أسابيع، مع وقت التوصيل من 1 إلى 5 أيام عمل.
الكاميرا المستخدمة في هذه الآلة هي كاميرا ملونة من 12 ميجابايت تلتقط صور عالية الجودة للوحات الورقية. وهي مجهزة بإضاءة LED ، والتي تضيء اللوحة وتسلط الضوء على أي عيوب موجودة.هذا النوع من الإضاءة يضمن اكتشاف أصغر العيوب.
معدات الفحص البصري Mento AOI مثالية لمجموعة واسعة من التطبيقات ، بما في ذلك تصنيع الإلكترونيات والسيارات والطيران والصناعات الطبية.هذه الآلة متعددة الاستخدامات ويمكن استخدامها في سيناريوهات مختلفة مثل خطوط الإنتاج، مراقبة الجودة، واختبار البحث والتطوير.
يتم تعبئة المنتج في حقائب خشبية لضمان حمايته أثناء النقل. كما يأتي مع ضمان مدته 3 أشهر ، مما يعطي العملاء راحة البال. شروط الدفع هي T / T ،وقدرة التوريد هي 1000PCS/M.
الأسئلة الشائعة
س: ما هو اسم العلامة التجارية لجهاز SMT AOI؟
الجواب: الاسم التجاري لجهاز SMT AOI هو MENTO.
س: أين يتم تصنيع آلة SMT AOI؟
ج: يتم تصنيع آلة SMT AOI في دونغغوان ، الصين.
س: ما هي الشهادات التي تمتلكها آلة SMT AOI؟
ج: آلة SMT AOI لديها شهادات FCC و ROHS و ISO 9000 و ISO 14001.
س: ما هو الحد الأدنى للكمية الطلبية لجهاز SMT AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز SMT AOI هو 1.
س: ما هو وقت التسليم لجهاز SMT AOI؟
ج: مدة التسليم لجهاز SMT AOI هي 3 أسابيع.
س: ما هي شروط الدفع لجهاز SMT AOI؟
ج: شروط الدفع لجهاز SMT AOI هي T / T.
س: ما هي قدرة إمداد آلة SMT AOI؟
الجواب: قدرة إمداد آلة SMT AOI هي 1000PCS / M.
