تفاصيل المنتج
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC,ROHS,ISO9000,ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: T / T ،
القدرة على العرض: 1000 قطعة / م
آلة تصوير: |
12 ميجابكسل، ملونة |
سرعة الحركة: |
800 ملم/ثانية |
وراتي: |
3 أشهر |
الجودة: |
أعلى جودة |
الحزمة: |
غلاف خشبي |
المعيار: |
سميما |
كاميرا صناعية: |
كاميرا ملونة صناعية قياسية ذات تعريض عالمي 5 مليون |
وقت التنفيذ: |
من 1 إلى 5 أيام عمل |
آلة تصوير: |
12 ميجابكسل، ملونة |
سرعة الحركة: |
800 ملم/ثانية |
وراتي: |
3 أشهر |
الجودة: |
أعلى جودة |
الحزمة: |
غلاف خشبي |
المعيار: |
سميما |
كاميرا صناعية: |
كاميرا ملونة صناعية قياسية ذات تعريض عالمي 5 مليون |
وقت التنفيذ: |
من 1 إلى 5 أيام عمل |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
جهاز SMT AOI مزود بكاميرا ملونة عالية الدقة 12 ميجا باكسل، والتي تلتقط صور ذات جودة استثنائية.ضمان أن كل منتج يغادر المصنع يلبي أعلى معايير الجودة.
إحدى الميزات المميزة لهذا المنتج هو استخدامنا للعدسات الهوائية ذات القطر الكبير، مما يجعلنا أول شركة في الصين تقوم بذلك.مما يؤدي إلى اكتشاف عيوب أكثر دقة.
كما تم تصميم آلة SMT AOI لسهولة الاستخدام ، مع واجهة سهلة الاستخدام تساعد المشغلين على تحديد وتصحيح أي مشاكل قد تنشأ أثناء عملية التفتيش بسرعة.بالإضافة إلى، سرعة الحركة السريعة للآلة من 800 ملم / ثانية يضمن أنه يمكن أن تتواصل مع حتى أسرع خطوط التجميع، وتحسين كفاءة الإنتاج.
ميزة رئيسية أخرى لجهاز SMT AOI هي طريقة الإضاءة LED. هذه الطريقة الإضاءة توفر إضاءة ثابتة وموثوقة،التأكد من أن الكاميرا يمكنها اكتشاف العيوب بدقة وبشكل ثابتكما أن إضاءة LED أكثر كفاءة في استخدام الطاقة وأطول استمرارية من أساليب الإضاءة الأخرى، مما يقلل من تكاليف الصيانة بمرور الوقت.
عندما يتعلق الأمر بالتعبئة، نحن لا نأخذ أي فرص. الآلة SMT AOI تأتي في حالة خشبية صلبة، وضمان أنها تصل إلى منشأتكم في حالة مثالية.
باختصار، آلة SMT AOI هي عالية الجودة، وموثوق بها،و قطعة فعالة من معدات فحص AOI التي يمكن أن تساعد المصنعين على تحقيق معايير جودة أعلى وتحسين كفاءة الإنتاجمع كاميرا متفوقة، عدسات مركزية واسعة القطر، سرعة حركة سريعة، طريقة إضاءة LED، وواجهة سهلة الاستخدام،آلة SMT AOI هي الحل المثالي لأي مصنع يقدر الجودة والكفاءة.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspectionمع نظام تشغيل ويندوز سهل الاستخدام، هذه الآلة سهلة التشغيل والصيانة. بالإضافة إلى ذلك، فإنه يأتي مع ضمان لمدة 3 أشهر لراحة العقل للعملاء.
| سمة المنتج | القيمة |
| اسم المنتج | آلة PCB AOI |
| الجودة | الجودة العليا |
| المكونات الأساسية | المحرك |
| الضمان | ثلاثة أشهر |
| نظام التشغيل | النوافذ |
| الحزمة | غلاف خشبي |
| الأبعاد | 1200 × 1200 × 1600 مم |
| الكاميرا الصناعية | كاميرات الألوان الصناعية ذات التعرض العالمي القياسي 5 ملايين |
| الكاميرا | تسعة ملايين بكسل |
| النظام البصري | نظام بصري تم تطويره بشكل مستقل |
| المعيار | (SMEMA) |
| وصف المنتج | تفتيش PCBA |

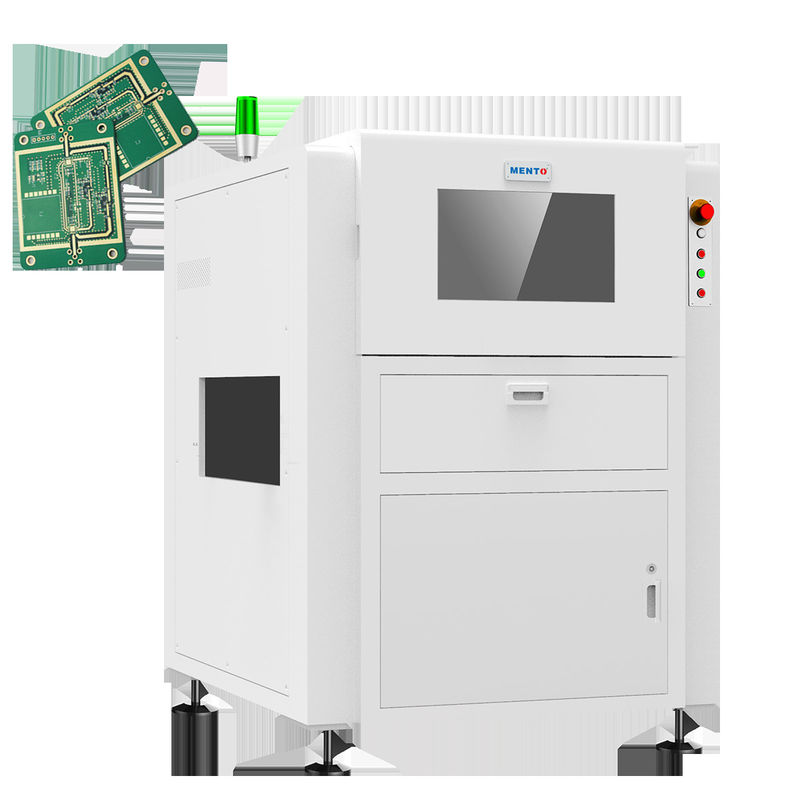

آلة MENTO SMT AOI هي منتج حديث يوفر فحصًا آليًا لألواح الدوائر المطبوعة (PCBs).تم تصميم هذه الآلة التفتيش البصري التلقائي (AOI) لأداء SMT التفتيش المظهر، ويضمن أن PCBs الخاص بك تلبي أعلى معايير الجودة والموثوقية.
يتم تصنيع آلة MENTO SMT AOI في دونغغوان ، الصين ومعتمدة من قبل FCC و ROHS و ISO9000 و ISO14001 ، مما يضمن أن المنتج يستوفي المعايير الدولية للجودة والسلامة.الحد الأدنى لكمية الطلب لهذا المنتج هو 1، ولها قدرة إمداد 1000PCS / M. وقت التسليم لهذا المنتج هو 3 أسابيع وشروط الدفع هي T / T. يتم تعبئة المنتج في حالة خشبية للنقل الآمن.
تأتي آلة MENTO SMT AOI مجهزة بكاميرا ملونة عالية الدقة 12MP توفر صور واضحة للأقراص PCB. قادرة الآلة على فحص مساحة تصل إلى 460 × 610 مم.المنتج يتم شحنه من ميناء شنتشن.
آلة MENTO SMT AOI مثالية للاستخدام في مجموعة متنوعة من مناسبات وتطبيقات المنتجات. يمكن استخدامها في إنتاج الأجهزة الإلكترونية الاستهلاكية، والإلكترونيات السيارات،إلكترونيات الطيران والفضاءالجهاز قادر على اكتشاف مجموعة متنوعة من العيوب، مثل المكونات المفقودة، القطبية الخاطئة، التوجه الخاطئ، القيم الخاطئة، عيوب اللحام،وأكثر.
هذا المنتج ضروري للمصنعين الذين يرغبون في التأكد من أن PCBs يلبون أعلى معايير الجودة والموثوقية.آلة MENTO SMT AOI هي حل فعال من حيث التكلفة لأتمتة عملية التفتيش وتقليل خطر العيوب في المنتج النهائي.
س: ما هو اسم العلامة التجارية لهذه الآلة؟
الجواب: اسم العلامة التجارية لهذه الآلة AOI هو MENTO.
س: أين يتم تصنيع هذه الآلة؟
الجواب: هذه الآلة المصنعة في دونغغوان، الصين.
س: ما هي الشهادات التي تمتلكها هذه الآلة؟
الجواب: هذه الآلة AOI لديها شهادات FCC و ROHS و ISO 9000 و ISO 14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه الآلة AOI؟
الجواب: الحد الأدنى لكمية الطلب لهذه الآلة AOI هو 1.
س: ما هو وقت التسليم لهذه الآلة AOI؟
الجواب: مدة التسليم لهذه الآلة AOI هي 3 أسابيع.
س: ما هي شروط الدفع لهذه الآلة؟
ج: شروط الدفع لهذه الآلة AOI هي T / T.
س: ما هي قدرة إمداد هذه الآلة AOI؟
الجواب: القدرة على توفير هذه الآلة AOI هي 1000PCS / M.
