تفاصيل المنتج
مكان المنشأ: دونغقوان ، الصين
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC,ROHS,ISO9000,ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: T / T ،
القدرة على العرض: 1000 قطعة / م
الجودة: |
أعلى جودة |
وراتي: |
3 أشهر |
نظام التشغيل: |
شبابيك |
العدسات: |
أول شركة في الصين تستخدم العدسات المركزية عن بعد ذات القطر الكبير |
الأبعاد: |
1200 × 1200 × 1600 ملم |
سرعة الحركة: |
800 ملم/ثانية |
المعيار: |
سميما |
النظام البصري: |
نظام بصري مطور بشكل مستقل |
الجودة: |
أعلى جودة |
وراتي: |
3 أشهر |
نظام التشغيل: |
شبابيك |
العدسات: |
أول شركة في الصين تستخدم العدسات المركزية عن بعد ذات القطر الكبير |
الأبعاد: |
1200 × 1200 × 1600 ملم |
سرعة الحركة: |
800 ملم/ثانية |
المعيار: |
سميما |
النظام البصري: |
نظام بصري مطور بشكل مستقل |

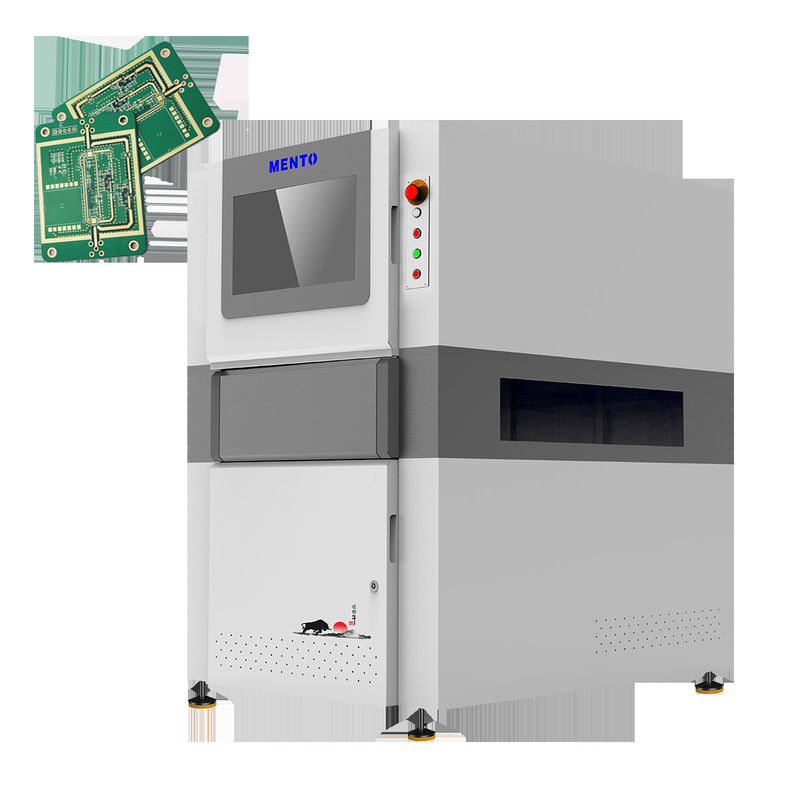

ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
أجهزة التفتيش البصري المخصصة لشركة "أو آي" محجوزة في غلاف خشبي صلب لحمايتها أثناء النقل والتخزينالذي يضمن نتائج التفتيش الدقيقة والموثوق بها في كل مرةنظامنا هو الأول في هذه الصناعة لاستخدام عدسات تليمركزية ذات قطر كبير، مما يوفر جودة صورة محسنة ودقة التفتيش المحسنة.
تتميز آلة SMT AOI أيضًا بتوافق معايير SMEMA ، مما يتيح التكامل السلس مع خط الإنتاج الحالي.يمكن بسهولة أن تكون متصلة إلى آلات أخرى باستخدام بروتوكول الاتصال SMEMA، مما يسمح بالاتصال الفعال والفعال بين الآلات.
نحن نقف وراء جودة وموثوقية منتجاتنا، وهذا هو السبب في أننا نقدم ضمان لمدة 3 أشهر على آلة SMT AOI لدينا.فريقنا من الخبراء دائما متاحة لتوفير الدعم الفني والمساعدة إذا واجهت أي مشاكل مع الآلة الخاصة بك.
| سمة المنتج | القيمة |
| اسم المنتج | الـ PCB AOI |
| منطقة التفتيش | حتى 460 × 610 مم |
| الجودة | الجودة العليا |
| المعيار | (SMEMA) |
| سرعة الحركة | 800 ملم/ثانية |
| الحزمة | غلاف خشبي |
| المكونات الأساسية | المحرك |
| وقت التنفيذ | من 1 إلى 5 أيام عمل |
| الكاميرا الصناعية | كاميرات الألوان الصناعية ذات التعرض العالمي القياسي 5 ملايين |
| العدسات | أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير |
| الضمان | 3 أشهر |
| نوع المنتج | معدات التفتيش الخاصة بمنظمة حماية المنتجات، معدات التفتيش البصري الخاصة بمنظمة حماية المنتجات |
أجهزة SMT AOI لدينا مجهزة بنظام بصري تم تطويره بشكل مستقل يضمن نتائج التفتيش عالية الدقة. هذه الآلة مثالية لمختلف مناسبات التطبيق والسيناريوهات،بما في ذلك:
لدينا آلة SMT AOI معتمدة من قبل FCC ، ROHS ، ISO9000 ، و ISO14001 ، مما يضمن جودتها وسلامتها. نحن نطلب الحد الأدنى لكمية الطلب من 1 ونقدم وقت التسليم من 3 أسابيع.شروط الدفع هي T / T، ولدينا قدرة إمداد 1000 PCS / M.
نظام تشغيل آلة SMT AOI لدينا هو ويندوز، مما يجعلها سهلة الاستخدام وسهلة التشغيلهي ذات جودة عالية وتضمن متانة الجهاز وطول عمره.
آلة SMT AOI لها أبعاد 1200 × 1200 × 1600 مم، مما يجعلها مضغوطة وسهلة لتناسب في أي مساحة عمل. نحن نقدم أيضا وقت التوصيل من 1 إلى 5 أيام عمل،التأكد من أن عملائنا يتلقون طلباتهم في الوقت المناسب.
الاستثمار في آلة SMT AOI الخاصة بنا سيساعد المصنعين على الكشف عن العيوب وتحديدها أثناء عملية الإنتاج ، وبالتالي ضمان تسليم منتجات عالية الجودة فقط إلى السوق.اتصل بنا اليوم لوضع طلبك!
ما هو اسم العلامة التجارية للآلة SMT AOI؟
(منتو)
أين صنعت آلة SMT AOI؟
صُنعت آلة SMT AOI في دونغغغوان، الصين.
ما هي الشهادات التي تمتلكها آلة SMT AOI؟
أجهزة SMT AOI معتمدة من قبل FCC و ROHS و ISO9000 و ISO14001
ما هي الحد الأدنى لكمية الطلب لجهاز SMT AOI؟
الحد الأدنى للكمية الطلبية لجهاز SMT AOI هو 1.
ما هو وقت التسليم لجهاز SMT AOI؟
وقت التسليم لجهاز SMT AOI هو 3 أسابيع.
ما هي شروط الدفع لجهاز SMT AOI؟
شروط الدفع لجهاز SMT AOI هي T / T.
ما هي القدرة على إمداد آلة SMT AOI؟
القدرة على إمداد آلة SMT AOI هي 1000PCS / M.
