تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
القرار: |
10 ميكرون |
نظام التشغيل: |
نظام التشغيل Windows 10 |
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إضاءة: |
RGB LED |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
القرار: |
10 ميكرون |
نظام التشغيل: |
نظام التشغيل Windows 10 |
البرمجيات: |
واجهة مستخدم بديهية |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
إضاءة: |
RGB LED |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة

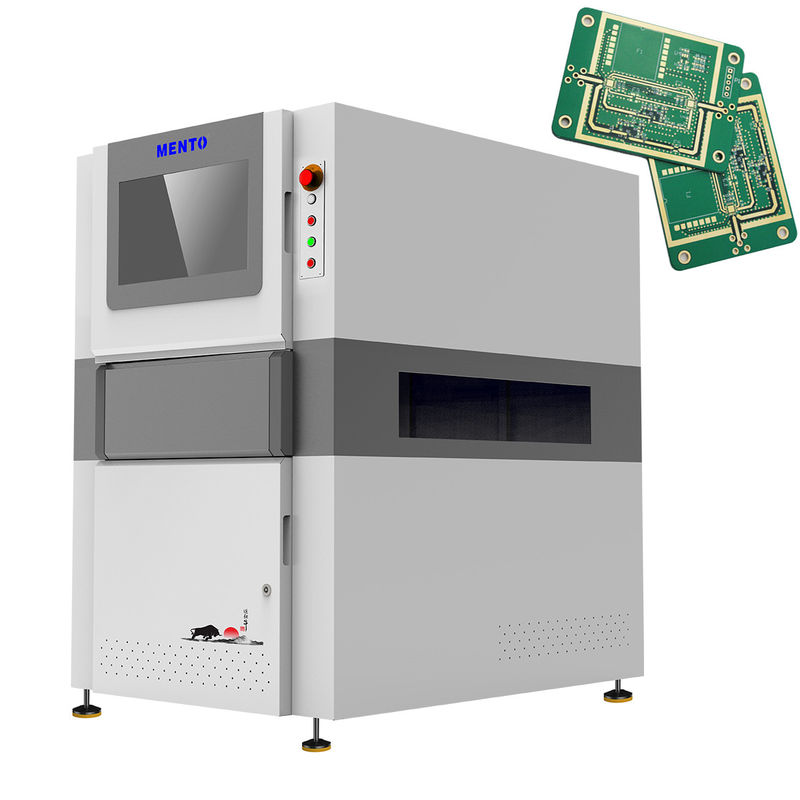

جهاز فحص 3D AOI قادر على فحص PCBs مع نطاق سمك 0.5 - 5 مم ، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات.منطقة التفتيش من هذه الآلة 3D AOI يمكن أن تذهب إلى 510 × 510 مم، مما يسمح لها بفحص أقراص PCB الأكبر بسهولة. جهاز 3D AOI مجهز بكاميرا عالية الدقة التي تلتقط صور للأقراص PCB ،ثم يتم تحليل هذه الصور بواسطة البرنامج للكشف عن العيوبالبرنامج لديه واجهة مستخدم بديهية سهلة الاستخدام، مما يجعلها مثالية للمشغلين من أي مستوى مهارة.
آلة 3D AOI لديها تصميم مضغوط بأبعاد L 1300 x W 1300 x H 1500 مم ، مما يسهل تركيبها في أي مساحة عمل.ضمان أن المنتجين يحصلون على أفضل قيمة للاستثمارآلة فحص 3D AOI هي أداة أساسية لأي مصنع PCB أو مزود خدمات التجميع الإلكتروني الذي يرغب في ضمان أن منتجاتهم تلبي أعلى معايير الجودة.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه الآلة ثلاثية الأبعاد مثالية لمراقبة أجهزة الكمبيوتر المحمولة مصممة بواجهة مستخدم بديهيةتوفر نتائج تفتيش دقيقة وموثوقة بدقة 10 ميكرومتركواحد من أفضل مصنعي معدات الـ (أوي) ، تم بناء هذه الآلة أيضاً لتستمر، وزنها 800 كجم.
تم تجهيز آلة Mento-01 3D AOI بإضاءة RGB LED وكاميرا رقمية ثلاثية الأبعاد تساعد في توفير فحص عالي الجودة لـ PCB.منطقة التفتيش لهذه الآلة تصل إلى 510 × 510 مم ويمكن أن تفتش PCBs مع نطاق سمك 0.5 - 5 ملم سرعة فحص آلة Mento-01 3D AOI تصل إلى 80 سم2/ثانية.
هذا المنتج لديه العديد من التطبيقات في صناعة الإلكترونيات. يمكن استخدام آلة Mento-01 3D AOI للتفتيش على PCB في سيناريوهات ومواقف مختلفة.انها مثالية للتفتيش على PCBs للعيوب، مثل عيوب اللحام ، وعدم مواءمة المكونات ، والقطبية غير الصحيحة. تضمن هذه الآلة أن PCBs خالية من أي عيوب قبل استخدامها في المنتجات الإلكترونية.
آلة Mento-01 3D AOI هي قطعة أساسية من معدات PCB AOI لشركات تصنيع الإلكترونيات.يساعد في زيادة كفاءة عملية التفتيش وتقليل خطر الخطأ البشرييمكن استخدام هذه الآلة في صناعات مختلفة ، بما في ذلك السيارات والطيران والأجهزة الطبية. وهي مناسبة أيضًا لفحص PCBs في بيئات الإنتاج ذات الحجم الكبير.
في الختام ، فإن آلة فحص Mento-01 3D AOI هي منتج عالي الجودة يوفر فحصًا دقيقًا ودقيقًا لـ PCB.انها قطعة حيوية من المعدات لمصنعي الالكترونيات الذين يرغبون في التأكد من ان الـ PCB الخاصة بهم خالية من العيوبهذا المنتج متوفر بسعر معقول، و وقت التسليم سريع.آلة Mento-01 3D AOI هي استثمار قيم لأي مصنع إلكتروني يرغب في تحسين عملية التفتيش الخاصة بهم.
خدمات تخصيص المنتجات لدينا تضمن أن الآلة تلبي متطلباتك المحددة. يمكنك طلب آلة واحدة فقط كحد أدنى لكمية الطلب بأسعار قابلة للتفاوض.سنقوم بالتسليم في غضون أسبوع واحد فقط، ويمكنك الدفع عبر الإنترنت لراحة الخاص بك. قدرتنا على التوريد تصل إلى 1000 آلة في الشهر، حتى نتمكن من تلبية الطلبات السائدة.
Mento-01 يزن 800 كجم ولها أبعاد L 1300 X W 1300 X H 1500 ملم. انها تعمل على AC 220 فولت، 50/60 هرتز مصدر الطاقة، ولها دقة 10 ميكرو مترا. مع سرعة التفتيش تصل إلى 80 Cm2/s،إنه الخيار المثالي لمعدات PCB AOI.
اتصل بنا اليوم لمعرفة المزيد عن خدمات تخصيص المنتج الخاصة بنا لـ Mento-01 وكيف يمكن أن تلبي احتياجاتك لمعدات فحص PCB AOI.
تتضمن آلة 3D AOI الدعم التقني والخدمات التالية:
تعبئة المنتج لجهاز 3D AOI:
سيتم تعبئة آلة AOI ثلاثية الأبعاد بأمان في صندوق خشبي لحمايتها أثناء الشحن. سيتم تغطية الصندوق بالرغوة لمنع أي تلف من الحركة أو الاصطدام أثناء النقل.سيتم تفكيك الآلة وتعبئتها في أقسام فردية لتسهيل التعامل معها ونقلهاسيتم وضع علامة على كل قسم مع تعليمات واضحة لإعادة التجميع.
الشحن:
سيتم شحن آلة 3D AOI عبر شركة شحن موثوقة لضمان التسليم في الوقت المناسب والآمن. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد.سيتم تزويد العميل مع رقم تتبع لمراقبة تقدم الشحنةسيتم إبلاغ العميل بوقت التسليم المقدر قبل إرسال الشحنة.
س1: ما هو اسم العلامة التجارية لجهاز 3D AOI؟
الجواب: اسم العلامة التجارية لجهاز 3D AOI هو Mento.
س2: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
السؤال 3: أين يتم تصنيع آلة 3D AOI؟
الجواب: آلة 3D AOI مصنوعة في الصين، دونغغوان.
السؤال 4: هل تأتي آلة 3D AOI مع أي شهادات؟
ج4: نعم، آلة 3D AOI تأتي مع شهادات ISO9001 / ISO14001.
س5: ما هو الحد الأدنى للكمية الطلبية لآلة 3D AOI؟
ج5: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
السؤال 6: هل سعر آلة 3D AOI قابل للتفاوض؟
ج6: نعم، سعر آلة 3D AOI قابلة للتفاوض.
السؤال 7: كم سيستغرق الأمر لتلقي آلة 3D AOI بمجرد أن أضع طلبًا؟
ج7: سيستغرق الأمر أسبوع واحد لتسليم آلة 3D AOI بمجرد أن تضع طلبًا.
س8: ما هي شروط الدفع لجهاز 3D AOI؟
ج8: شروط الدفع لجهاز 3D AOI موجودة على الإنترنت.
س9: ما هي قدرة إمداد آلة 3D AOI؟
ج9: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
