تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: k3205
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
إضاءة: |
RGB LED |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
البرمجيات: |
واجهة مستخدم بديهية |
سمك اللوحة: |
0.5 - 5 ملم |
القرار: |
10 ميكرون |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
إضاءة: |
RGB LED |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
البرمجيات: |
واجهة مستخدم بديهية |
سمك اللوحة: |
0.5 - 5 ملم |
القرار: |
10 ميكرون |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة

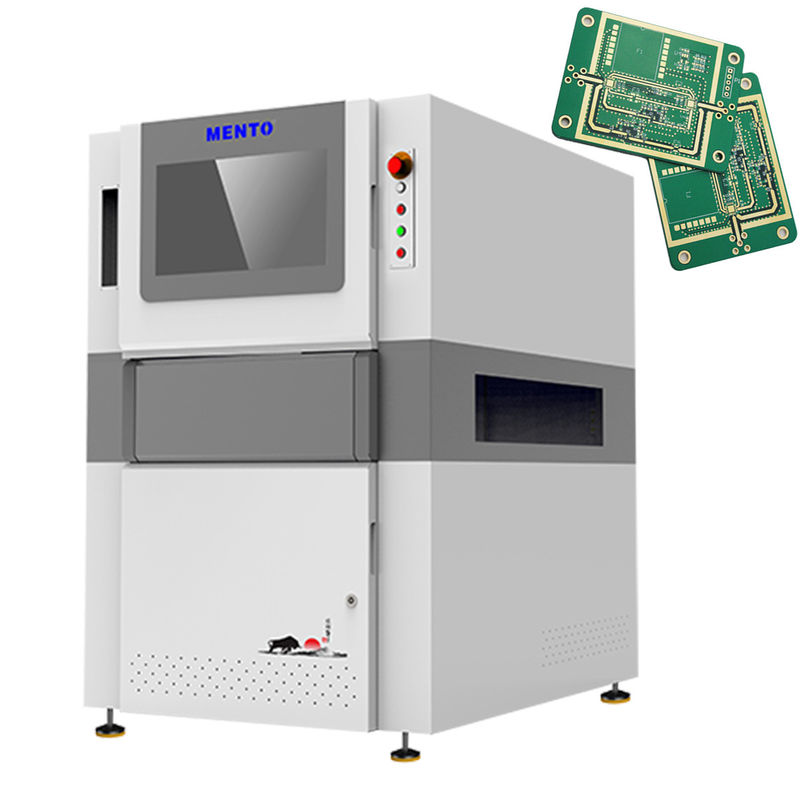

جهاز فحص 3D AOI مجهز بمصدر كهربائي قوي AC 220V ، 50/60Hz يضمن التشغيل المستقر والموثوق به.هذه الآلة تستخدم كاميرا رقمية ثلاثية الأبعاد التي التقاط صور عالية الدقة من الجمعيات الإلكترونيةالكاميرا قادرة على التقاط الصور من زوايا مختلفة، وتوفير رؤية 360 درجة من التجميع. هذه الميزة تضمن أن يتم فحص جميع المكونات ومفاصل اللحام بدقة،لا يترك مجالاً للخطأ.
تستخدم آلة فحص 3D AOI إضاءة RGB LED لإضاءة الجمعيات الإلكترونية. يوفر هذا النظام الإضاءة إضاءة متسقة ومتساوية،ضمان أن جميع المكونات ومفاصل اللحام مرئية بوضوحيوفر إضاءة RGB LED أيضًا القدرة على ضبط درجة حرارة اللون وكثافة اللون ، مما يوفر إضاءة مثالية لأنواع مختلفة من التجمعات.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
هذه آلة 3D AOI هي نظام فحص PCB من الدرجة الأولى مصمم لأعلى مستوى من دقة التفتيش.يتم تصنيعها من قبل الشركات الرائدة في مجال تصنيع المعدات والتي تم تجهيزها بكاميرا رقمية ثلاثية الأبعاد للتفتيش الدقيق لمفصل اللحاميمكن للآلة فحص مساحة تصل إلى 510 × 510 مم باستخدام طرق فحص ثلاثية الأبعاد. يسهل استخدام برنامج واجهة المستخدم البديهية للمشغلين من جميع المستويات.
| القرار | 10 ميكرومتر |
| منطقة التفتيش | ما يصل إلى 510 × 510 مم |
| الوزن | 800 كجم |
| نوع الكاميرا | الكاميرا الرقمية ثلاثية الأبعاد |
| البرمجيات | واجهة مستخدم بديهية |
| سمك اللوحة | 0.5 - 5 ملم |
| الإضاءة | ضوء RGB LED |
| طريقة التفتيش | فحص ثلاثي الأبعاد |
| سرعة التفتيش | ما يصل إلى 80 سم2/س |
| البعد | W1000mmxD1380mmxH1600mm |
أحد الميزات الرئيسية لهذا المنتج هو أنه يمكن أن يفحص أنواع مختلفة من العيوب مثل مفاصل اللحام والمكونات وغيرها من الأخطاء.إنه الحل المثالي لمصنعي الالكترونيات الذين يحتاجون إلى ضمان جودة منتجاتهم قبل إطلاقها في السوقيمكن أن يكتشف Mento-01 ويقوم بتنبيه المستخدم من أي مشاكل محتملة، مما يضمن أن PCB خالية من أي عيوب قبل شحنها.
يعد Mento-01 مناسبًا لمختلف المناسبات والسيناريوهات ، مثل شركات تصنيع أقراص PCB ومصانع تجميع الإلكترونيات ومصممي المنتجات الإلكترونية.كما أنه مفيد لإصلاح الأجهزة الإلكترونية التي تتطلب فحص PCB وإصلاحها للعمل بشكل صحيح.
يمكن أن تغطي منطقة التفتيش في Mento-01 ما يصل إلى 510 × 510 مم ، مما يجعلها مناسبة لPCBs ذات الأحجام الكبيرة.طريقة الموازنة التلقائية المستخدمة في هذا المنتج تضمن أن التفتيش دقيق ومتسقمع القدرة على توفير 1000 / الشهر، وهذا المنتج يمكن أن تلبي احتياجات العملاء المختلفة.
المنتج Mento-01 متوافق مع سمك PCB تتراوح بين 0.5-5mm. سعر هذا المنتج قابل للتفاوض، ومدة التسليم هي أسبوع واحد. شروط الدفع يمكن القيام بها عبر الإنترنت،جعل عملية المعاملة أكثر ملاءمة للعميل.
في الختام، فإن Mento-01 هو نظام تفتيش PCB موثوق به ودقيق وفعال يمكن أن يساعد الشركات المصنعة للإلكترونيات على ضمان جودة منتجاتها.انها مناسبة لمختلف المناسبات والسيناريوهات ويمكن تلبية احتياجات العملاء المختلفة.
وتشمل الدعم التقني للمنتجات والخدمات المقدمة من آلة 3D AOI:
- المساعدة في التثبيت والإعداد
- تدريب المستخدمين وموظفي الصيانة
- الدعم الفني المستمر عن طريق الهاتف أو البريد الإلكتروني أو الوصول عن بعد
- خدمات الإصلاح والصيانة في الموقع
- تحديثات البرمجيات
- قطع الغيار والمواد الاستهلاكية
- خدمات المعايرة والشهادة
تغليف المنتج:
سيتم تعبئة آلة 3D AOI بأمان في صندوق خشبي لضمان النقل الآمن. سيتم تغليف الآلة بمادة واقية لمنع أي تلف أثناء النقل.
الشحن:
سيتم ترتيب الشحن من قبل فريقنا اللوجستي وسيتم إرساله عبر خدمة خدمة سريعة موثوقة. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الصندوق.سيتم تقديم رقم تتبع بمجرد إرسال الشحنة.
س: ما هو اسم العلامة التجارية لجهاز 3D AOI؟
الجواب: اسم العلامة التجارية لجهاز 3D AOI هو Mento.
س: ما هو رقم طراز آلة 3D AOI؟
الجواب: رقم طراز آلة 3D AOI هو Mento-01.
س: أين يتم تصنيع آلة 3D AOI؟
الجواب: يتم تصنيع آلة 3D AOI في الصين دونغغوان.
س: ما هي الشهادات التي تمتلكها آلة 3D AOI؟
ج: آلة 3D AOI لديها شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
الجواب: الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س: ما هو سعر آلة 3D AOI؟
الجواب: سعر آلة 3D AOI قابل للتفاوض.
س: ما هو وقت التسليم لجهاز 3D AOI؟
الجواب: وقت التسليم لجهاز 3D AOI هو 3 أسابيع.
س: ما هي شروط الدفع لجهاز 3D AOI؟
الجواب: شروط الدفع لجهاز 3D AOI على الخط.
س: ما هي قدرة إمداد آلة 3D AOI؟
ج: قدرة إمداد آلة 3D AOI هي 1000 / شهر.
