تفاصيل المنتج
Place of Origin: China dongguan
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
Model Number: K3412
شروط الدفع والشحن
Minimum Order Quantity: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
Delivery Time: 3 week
Supply Ability: 1000/month
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
القرار: |
10 ميكرون |
نظام التشغيل: |
أوبونتو |
الوزن: |
1100 كجم |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة المحاذاة: |
محاذاة تلقائية |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
القرار: |
10 ميكرون |
نظام التشغيل: |
أوبونتو |
الوزن: |
1100 كجم |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة المحاذاة: |
محاذاة تلقائية |
نطاق التطبيق
فحص مفاصل اللحام والأجهزة المثبتة
الخصائص
1سرعة عالية، وقت معالجة FOV واحد هو حوالي 350ms
2مكافحة التداخل، دقة عالية، نطاق واسع
3مصدر الضوء RGB يدمج معلومات 2D بسلاسة لتعزيز دقة الحكم
4.تصوير الارتفاع ثلاثي الأبعاد ، والذي يمكن أن يعرض بيانات RGB ثلاثية الأبعاد وخرائط الحرارة للارتفاع
المعلم التقني
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | مُغفل، إفراط في اللحام، عدم كفاية اللحام، جسر اللحام، إزالة البستة اللحامية، خلل في الشكل، تحويل |
| طريقة المسح | توقف و إذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا تحويل المرحلة في الشبكة للقضاء على الظلال ونظام إضاءة مصدر ضوء ثلاثي الأبعاد بأربعة اتجاهات | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي جي، وحدة المعالجة المركزية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
نظام معالجة الصور المبتكر لدينا يقدم عدد من المزايا الرئيسية والتقنيات التي يمكن أن تعزز دقة ودقة عملك.واحدة من ميزاتنا المتميزة هي قدراتنا التصوير عالية الدقة، والتي يمكن تكوينها مع دقة مختلفة لتسليط الضوء حتى على أدنى العيوب - مما يسهل اكتشافها وتحليلها.
نحن نحقق هذه الصور عالية الدقة من خلال استخدام كاميرات صناعية ملونة فائقة السرعة ذات معدل إطار فائق 5 ميجابايت و 12 ميجابايت.هذه الكاميرات مُجمّعة مع العدسات الهوائية ذات القطر الكبير ذات الطراز العالي والتي تم تصميمها لتقليل التشوه وتعظيم عمق المجال، صور عالية الجودة متوافقة مع وضوح الصورة المكونات العالية والمنخفضة.
نظامنا يستخدم أيضا تقنية معايرة متقدمة لضمان أعلى مستوى من دقة القياس الأبعاد.تصحيح تشويه العدسة، وتصحيح أخطاء التثبيت - مما أدى إلى أداة قياس دقيقة للغاية يمكن الاعتماد عليها لتحليلات مفصلة ودقيقة.
علاوة على ذلك، مصدر الضوء متعدد الزوايا لدينا مصمم لتسليط الضوء بشكل فعال على تفاصيل مثل مفاصل اللحام وميزات الشاشة الحريرية.لقد قمنا بتجهيز مصدر الضوء لدينا بمراقب تيار ثابت لضمان سطوع ثابت وجودة تصوير مثالية.
نطاق تطبيق هذا المنتج يتضمن فحص مفاصل اللحام والأجهزة المثبتة. هذه المعدات مفيدة للغاية في تحديد أي عيوب أو أخطاء موجودة في هذه المكونات،ضمان عدم تعريض الجودة العامة ووظائف الجهاز للخطر.
هذا المنتج لديه مجموعة من الميزات التي تجعله فعالا للغاية للتفتيش المفاصل اللحام والأجهزة المثبتة.مما يجعلها آلة معالجة عالية السرعةبالإضافة إلى ذلك، تم تصميمه بقدرات مكافحة التدخل، مما يوفر مستوى عال من الدقة عبر مجموعة واسعة من المدخلات.
ميزة رئيسية أخرى هي دمجها السلس لمعلومات ثنائية الأبعاد من مصدر الضوء RGB ، مما يعزز دقة الحكم. يمكن أيضًا عرض هذه المعلومات بثلاث أبعاد ،توفير أداة تصور قيمة تعرض بيانات RGB بالإضافة إلى خرائط الحرارة للارتفاعهذه الميزات معاً تجعل عملية التفتيش سريعة ودقيقة وفعالة للغاية.
يقدم برنامجنا نهجا سريعا ومحدودا للبرمجة الرسومية. باستخدام وحدات عالمية، يمكنك بناء تطبيقات قياسية ونماذج أولية سريعة لمشاريعك.يمكنك التحقق من نماذجك في أي وقت، مما يجعل عملية التطوير أكثر كفاءة بكثير.
إحدى المزايا الرئيسية لبرنامجنا هي القدرة على إجراء عمليات فحص بصرية دون الحاجة إلى أي برمجة.يمكنك بسهولة بناء عملية خوارزمية التفتيش البصري عن طريق الجمع بين وحدات مختلفة والنقر على الماوسهذا يجعل عملية الفحص البصري أبسط وأسرع بكثير، مما يوفر لك الكثير من الوقت على المدى الطويل.
بالإضافة إلى الفحص البصري، برنامجنا يسهل أيضا عملية التحكم في الحركة.لا تحتاج إلى معرفة أي رمز للسيطرة على الحركة - لدينا عملية التحكم في الحركة يوفر واجهة التحكم بطاقة الحركة التي تتطلب فقط التكوين التفاعليمع هذه الواجهة، يمكنك بسهولة تحقيق سيناريوهات التحكم في الحركة معقدة دون أي متاعب.

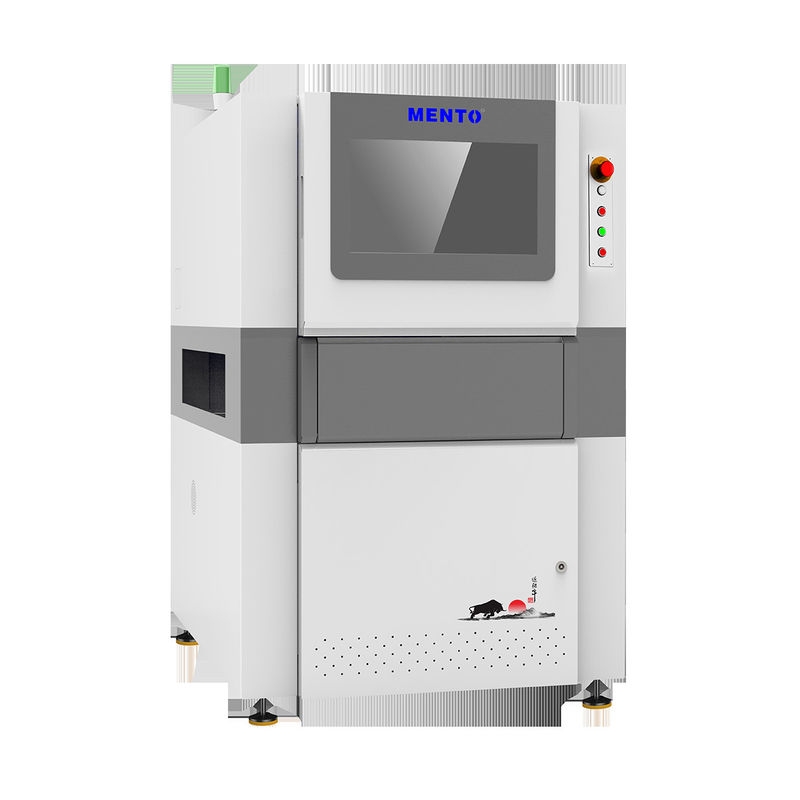

آلة Mento's 3D AOI، رقم النموذج K3412، هو نظام فحص للوحات الالكترونية من الدرجة الأولى المصنعة في الصين دونغغغوان.ضمان الامتثال لمعايير الجودة والبيئة.
خدمات تخصيص المنتجات لدينا توفر المرونة في تلبية الاحتياجات الخاصة بك. الحد الأدنى للكمية هو 1 فقط، والسعر قابل للتفاوض على أساس متطلباتك.
وقت التسليم حوالي 3 أسابيع، وقدرتنا على التوريد هي 1000 وحدة شهرياً. أبعاد الجهاز L 1000 X W 1380 X H 1600 مم، ووزنه 1100 كجم. يعمل على AC 220V،50/60Hz إمدادات الطاقة ويعمل على نظام تشغيل أوبونتو.
توفر إضاءة RGB LED لنظام فحص aoi pcb صورة واضحة ودقيقة لألواح الدوائر المطبوعة.اتصل بنا اليوم لمعرفة المزيد عن كيفية خدمات تخصيص المنتج لدينا يمكن أن تلبي احتياجاتك.
يأتي منتج آلة 3D AOI مع الدعم التقني والخدمات لضمان الأداء الأمثل وتقليل وقت التوقف.
دعمنا التقني وخدماتنا مصممة للحفاظ على جهاز 3D AOI الخاص بك يعمل بسلاسة وكفاءة، بحيث يمكنك التركيز على أهداف الإنتاج الخاصة بك.
تغليف المنتج:
ستأتي آلة AOI ثلاثية الأبعاد في صندوق من الورق المقوى مع إدراجات رغوة لحمايتها أثناء الشحن. ستكون أبعاد الحزمة 50 سم × 50 سم × 50 سم ويزن حوالي 20 كجم.
الشحن:
سيتم شحن المنتج عن طريق خدمة شحن ذات سمعة طيبة وسيتطلب توقيع عند التسليم.ولكن قد تختلف حسب الوجهةسيتم حساب تكاليف الشحن بناء على عنوان التسليم وسيتم إضافتها إلى إجمالي تكلفة الطلب.
الأسئلة المتكررة:
س: ما هو اسم العلامة التجارية لهذا المنتج؟
الإجابة: اسم العلامة التجارية لهذا المنتج هو Mento.
س: ما هو رقم الطراز لهذا المنتج؟
ج: رقم نموذج هذا المنتج هو K3412.
س: أين يتم تصنيع هذا المنتج؟
الجواب: هذا المنتج مصنوع في الصين، دونغغوان.
س: ما هي الشهادات التي يحصل عليها هذا المنتج؟
ج: هذا المنتج لديه شهادات ISO9001 و ISO14001.
س: ما هي الحد الأدنى للكمية الطلبية لهذا المنتج؟
ج: الحد الأدنى للكميات المطلوبة لهذا المنتج هو 1.
س: هل السعر قابل للتفاوض؟
ج: نعم، سعر هذا المنتج قابل للتفاوض.
س: ما هو وقت التسليم لهذا المنتج؟
الجواب: مدة التسليم لهذه المنتجات هي 3 أسابيع.
س: ما هي القدرة على توفير هذا المنتج؟
الجواب: القدرة على توفير هذا المنتج هي 1000 / شهر.
