Dongguan MENTO Intelligent Technology Co., Ltd. asako@mento-mv.com 00-86-14775950818
تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
البرمجيات: |
واجهة مستخدم بديهية |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
القرار: |
10 ميكرون |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
نظام التشغيل Windows 10 |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
البرمجيات: |
واجهة مستخدم بديهية |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
القرار: |
10 ميكرون |
سرعة التفتيش: |
ما يصل إلى 80 سم²/ثانية |

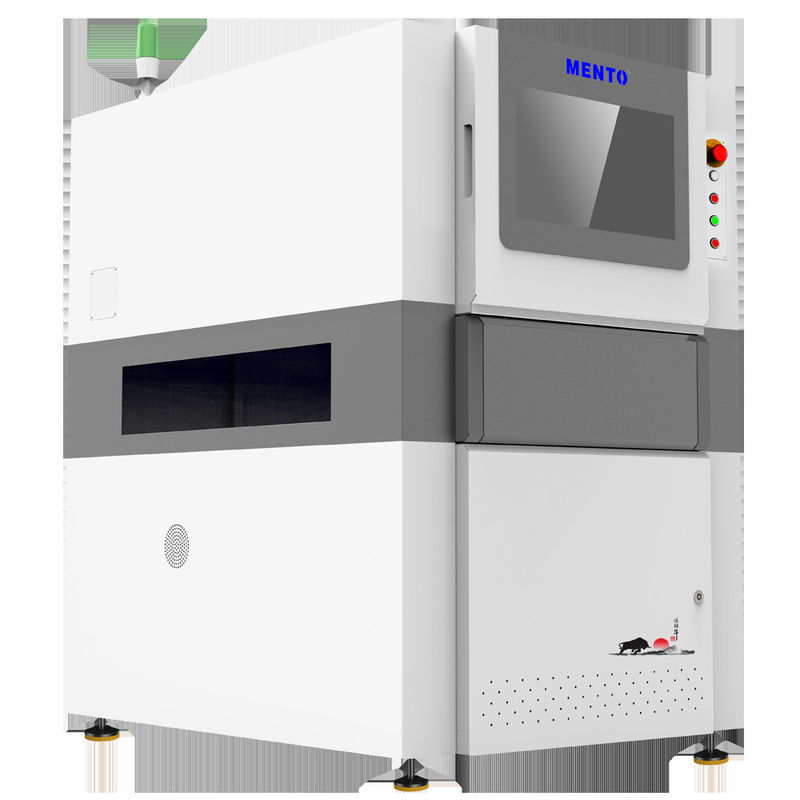

تستخدم آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) لدينا محاذاة تلقائية، مما يجعلها سهلة الاستخدام ومريحة لأي مستخدم. تضمن المحاذاة التلقائية أن تكون عملية الفحص سريعة ودقيقة، مما يوفر الوقت ويضمن موثوقية النتائج.
عندما يتعلق الأمر بأنواع الفحص، فإن آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) لدينا تغطي كل شيء. يمكنها إجراء فحوصات لمفاصل اللحام والمكونات والعيوب، مما يضمن فحص لوحات الدوائر المطبوعة (PCBs) بشكل شامل. هذا يضمن أن منتجاتك ذات أعلى جودة وأن عملائك راضون عن المنتجات التي يتلقونها.
تعمل آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) لدينا بجهد تيار متردد 220 فولت، 50/60 هرتز، مما يجعلها سهلة الاستخدام في أي بيئة. إنها آلة متعددة الاستخدامات يمكن استخدامها في بيئات تصنيع مختلفة، مما يضمن فحص لوحات الدوائر المطبوعة (PCBs) بشكل شامل.
هناك العديد من الشركات المصنعة لمعدات الفحص البصري الآلي للوحات الدوائر المطبوعة (PCB AOI) هناك، ولكن آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) لدينا تبرز عن البقية. إنها آلة موثوقة ودقيقة يمكن أن تساعدك في تحسين جودة منتجاتك. لذا، إذا كنت تبحث عن معدات فحص بصري آلي عالية الجودة للوحات الدوائر المطبوعة (PCB AOI)، فاختر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) لدينا.
| طراز الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | توقف وانطلق | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة بدقة 12 ميجابكسل |
| مصدر الضوء | 4 مصادر ضوء DLP (تقنية إزاحة الطور الشبكي) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| الدقة | 10 ميكرومتر و 15 ميكرومتر (اختياري) | |
| تكرار الحجم | <1% (كتلة التحقق القياسية، 3 سيجما) | |
| قيمة تعويض انحناء اللوحة القصوى | ±3 مم | |
| قدرة الكشف GRR | <10% عند 6 سيجما (+50% تفاوت، دقة 5 ميكرومتر) | |
| ارتفاع الكشف الأقصى | 20 مم / 40 مم | |
| حل مشكلة الظل | تقنية إزاحة الطور ونظام الضوء المنظم ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض انحناء اللوحة في الوقت الفعلي | تعويض انحناء اللوحة (تتبع Z + مرجع الوسادة) | |
| شاشة الاختبار | ملون (صور ثلاثية الأبعاد وثنائية الأبعاد معروضة معًا) | |
| معدات القيادة | محرك سيرفو + دليل لولبي | |
| سرعة الحركة | 800 مم / ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50 مم × 50 مم | |
| الحد الأقصى لحجم المنتج القابل للقياس | 400 مم × 500 مم | |
| سمك لوحة الدوائر المطبوعة (PCB) | 0.5 ~ 6 مم | |
| تعديل عرض المسار | تعديل العرض التلقائي، تعديل العرض اليدوي | |
| نقل / تثبيت لوحة الدوائر | ناقل حزامي / تثبيت بمشبك هوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900 ± 20 مم | |
| تكوين الكمبيوتر | وحدة النظام الرئيسية | وحدة المعالجة المركزية: Intel i5، ذاكرة الوصول العشوائي: DDR4-16G، وحدة معالجة الرسومات: GTX1660-6GB، SSD: 250G، HDD: 2T |
| الشاشة | شاشة LED مقاس 22 بوصة | |
| نظام التشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | عرض 1000 × عمق 1380 × ارتفاع 1600 مم (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | تيار متردد 220 فولت / 50 ~ 60 هرتز / 2000 واط | |
| ضغط الهواء | 0.5 ميجا باسكال | |
| المتطلبات البيئية | درجة الحرارة: 5 ~ 40 درجة مئوية، الرطوبة النسبية: 25% ~ 80% (بدون صقيع) | |
| الاتصال بالمعدات الأولية والنهائية | واجهة SMEMA قياسية | |
تعتبر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هذه معدات أساسية لمصنعي معدات الفحص البصري الآلي للوحات الدوائر المطبوعة (PCB AOI). وهي قادرة على فحص مفصل اللحام والمكونات والعيوب. تجعل واجهة المستخدم البديهية للبرنامج التشغيل سهلاً. تضمن إضاءة RGB LED الفحص الدقيق. يمكنها التعامل مع لوحات الدوائر المطبوعة (PCBs) بسماكة تتراوح من 0.5 إلى 5 مم. بوزن 800 كجم، فهي معدات فحص بصري آلي موثوقة وقوية للوحات الدوائر المطبوعة (PCB AOI).
| سمة المنتج | القيمة |
| اسم المنتج | آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) |
| الدقة | 10 ميكرومتر |
| نوع الكاميرا | كاميرا رقمية ثلاثية الأبعاد |
| طريقة المحاذاة | محاذاة تلقائية |
| الإضاءة | RGB LED |
| الأبعاد | طول 1300 × عرض 1300 × ارتفاع 1500 مم |
| سرعة الفحص | تصل إلى 80 سم مربع / ثانية |
| الوزن | 800 كجم |
| البرنامج | واجهة مستخدم بديهية |
| مزود الطاقة | تيار متردد 220 فولت، 50/60 هرتز |
تم تصميم آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) Mento-01 للمحاذاة التلقائية للوحات الدوائر المطبوعة (PCBs) بسماكة تتراوح بين 0.5 مم إلى 5 مم. يمكن لمنطقة الفحص أن تغطي ما يصل إلى 510 مم × 510 مم، ويمكن أن تصل سرعة الفحص إلى 80 سم مربع / ثانية. هذه الميزات تجعلها نظام فحص لوحات دوائر مطبوعة (PCB) مثاليًا لمختلف الصناعات، بما في ذلك السيارات والفضاء والطب والاتصالات.
تعتبر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) Mento-01 مثالية لشركات تصنيع لوحات الدوائر المطبوعة (PCB) التي تتطلب دقة عالية في فحص لوحات الدوائر المطبوعة (PCB). إنها أداة فعالة وموثوقة تساعد في اكتشاف العيوب في لوحات الدوائر المطبوعة (PCBs)، مثل عيوب اللحام وأخطاء وضع المكونات والدوائر القصيرة. تضمن ميزة المحاذاة التلقائية أن يتم إجراء كل فحص بأعلى مستوى من الدقة، مما يقلل من الحاجة إلى التدخل اليدوي.
بفضل تصميمها المدمج، تتميز آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) Mento-01 بأبعاد طول 1300 × عرض 1300 × ارتفاع 1500 مم، مما يسهل تركيبها في أي مساحة عمل. هذه الآلة مناسبة تمامًا لشركات تصنيع لوحات الدوائر المطبوعة (PCB) الصغيرة والمتوسطة الحجم التي تتطلب معدات فحص بصري آلي فعالة وموثوقة للوحات الدوائر المطبوعة (PCB AOI) دون المساومة على الجودة.
في الختام، تعتبر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) Mento-01 أداة أساسية لشركات تصنيع لوحات الدوائر المطبوعة (PCB) التي تتطلب مستوى عالٍ من الدقة عند فحص لوحات الدوائر المطبوعة (PCBs). تجعل ميزة المحاذاة التلقائية وسرعة الفحص والتغطية خيارًا مثاليًا لمختلف التطبيقات في صناعات السيارات والفضاء والطب والاتصالات.
يشمل الدعم الفني وخدمات منتج آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) ما يلي:
تعبئة المنتج:
سيتم تعبئة آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) في صندوق كرتوني متين مع حشوة إسفنجية ولفائف فقاعية لضمان النقل الآمن. سيتم تسمية الصندوق باسم المنتج ورقم الطراز وتعليمات المناولة.
الشحن:
سيتم التعامل مع الشحن بواسطة خدمة بريد موثوقة. سيتم شحن آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) بأكثر الطرق كفاءة وفعالية من حيث التكلفة، مع ضمان التسليم في الوقت المناسب والآمن. سيتم تزويد العملاء برقم تتبع وتاريخ تسليم تقديري.
ج: اسم العلامة التجارية لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هو Mento.
س: ما هو رقم طراز آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: رقم طراز آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هو Mento-01.
س: أين يتم تصنيع آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: يتم تصنيع آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) في الصين، دونغقوان.
س: ما هي الشهادات التي حصلت عليها آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) حاصلة على شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: الحد الأدنى لكمية الطلب لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هو 1.
س: ما هو سعر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: سعر آلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) قابل للتفاوض.
س: ما هو وقت التسليم لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: وقت التسليم لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هو أسبوع واحد.
س: ما هي شروط الدفع لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: شروط الدفع لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هي عبر الإنترنت.
س: ما هي قدرة التوريد لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI)؟
ج: قدرة التوريد لآلة الفحص البصري الآلي ثلاثية الأبعاد (3D AOI) هي 1000 / شهر.
