تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
طريقة المحاذاة: |
محاذاة تلقائية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
البرمجيات: |
واجهة مستخدم بديهية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سمك اللوحة: |
0.5 - 5 ملم |
الوزن: |
1100 كجم |
طريقة المحاذاة: |
محاذاة تلقائية |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
نوع الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
نظام التشغيل: |
نظام التشغيل Windows 10 |
البرمجيات: |
واجهة مستخدم بديهية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سمك اللوحة: |
0.5 - 5 ملم |
الوزن: |
1100 كجم |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
آلة فحص AOI ثلاثية الأبعاد هي حل شامل للمصنعين الذين يحتاجون إلى فحص موثوق عالي الجودة لأقراص PCB الخاصة بهم. تضمن تقنية التواء التلقائي فحص دقيق,الحد من مخاطر الأخطاء والعيوب. تم تصميم الآلة للسرعة ، مع سرعة فحص مثيرة للإعجاب تصل إلى 80 سم / ثانية.هذا يعني أن المصنعين يمكنهم معالجة عدد كبير من PCB بسرعة وكفاءة.
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |

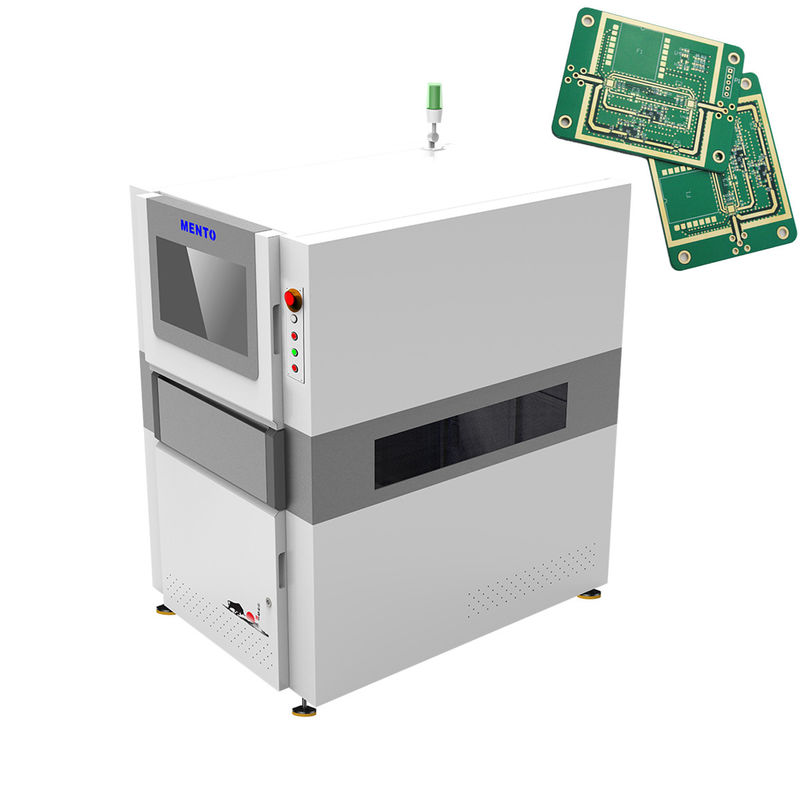

هذه آلة 3D AOI هي منتج حديث يتم تصنيعه من قبل الشركات الرائدة في تصنيع معدات AOI. إنها أحدث معدات PCB AOI التي تستخدم تقنية التفتيش 3D.وهي مجهزة بكاميرا رقمية ثلاثية الأبعاد عالية الدقة وميزة محاذاة تلقائية تضمن نتائج التفتيش الدقيقة.
| سرعة التفتيش: | ما يصل إلى 80 سم2/س |
| طريقة التفتيش: | فحص ثلاثي الأبعاد |
| البرمجيات | واجهة مستخدم بديهية |
| إمدادات الطاقة: | التيار المتردد 220 فولت 50/60 هرتز |
| أنواع التفتيش: | مرفق اللحام، المكون، العيب |
| نوع الكاميرا: | الكاميرا الرقمية ثلاثية الأبعاد |
| طريقة الموازنة: | الموازنة التلقائية |
| البعد: | L 1300 X W 1300 X H 1500 ملم |
| وزن: | 800 كجم |
| القرار: | 10 ميكرومتر |
آلة Mento-01 3D AOI معتمدة مع ISO9001 / ISO14001 ، تضمن جودتها وأدائها. مع الحد الأدنى للكميات الطلبية من 1إنه خيار معقول للشركات الصغيرة والكبيرة على حد سواءوقت التسليم لهذا المنتج هو أسبوع واحد فقط، ويمكن الدفع عبر الإنترنت.
واحدة من الميزات الرئيسية لـ Mento-01 هي واجهة المستخدم البديهية ، مما يجعلها سهلة الاستخدام لكل من المشغلين ذوي الخبرة والمبتدئين.هذا المنتج مجهز بمساحة فحص قوية تصل إلى 510 × 510 مم، مما يجعلها مثالية لـ PCB الكبير.
آلة Mento-01 3D AOI مثالية لمجموعة واسعة من التطبيقات والسيناريوهات. إنها مفيدة بشكل خاص لأنظمة فحص PCB في خطوط التصنيع والتجميع.ويمكن أيضا أن تستخدم من قبل مصنعي المعدات aoi لضمان PCBs عالية الجودة يتم إنتاجها.
مع أنواع التفتيش القوية ، بما في ذلك مفصل اللحام والمكونات والعيوب ، فإن Mento-01 هو منتج متعدد الاستخدامات يمكنه التعامل مع مجموعة واسعة من مهام التفتيش. يمكنه فحص ما يصل إلى 80 سم / ثانية ،مما يجعلها منتج سريع وفعال يمكن أن يساعد على تقليل وقت التصنيع.
بشكل عام ، تعد آلة Mento-01 3D AOI خيارًا ممتازًا للشركات التي تبحث عن حل موثوق وفعال لاحتياجات فحص PCB الخاصة بها.أدائها عالية الجودة وأسعارها التنافسية تجعلها استثمارًا رائعًا يمكن أن يستفيد منه الشركات من جميع الأحجاممع القدرة على توفير 1000 / الشهر، هذا المنتج متاح بسهولة لتلبية احتياجاتك.
وتشمل الدعم التقني للمنتجات والخدمات المقدمة من آلة 3D AOI:
تغليف المنتج:
الشحن:
الأسئلة المتكررة حول آلة Mento-01 3D AOI:
س: ما هو أصل آلة Mento-01 3D AOI؟
الجواب: آلة Mento-01 3D AOI مصنوعة في الصين، وتحديداً في دونغغوان.
س: ما هي الشهادات التي تمتلكها آلة Mento-01 3D AOI؟
ج: آلة Mento-01 3D AOI لديها شهادات ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب لـ Mento-01 3D AOI Machine؟
الجواب: الحد الأدنى لكمية الطلب لـ Mento-01 3D AOI Machine هو 1.
س: ما هو وقت التسليم لجهاز Mento-01 3D AOI؟
الجواب: مدة التسليم لـ Mento-01 3D AOI Machine هي 3 أسابيع.
س: ما هي قدرة إمداد آلة Mento-01 3D AOI؟
الجواب: القدرة على إمداد آلة Mento-01 3D AOI هي 1000 / شهر.
السؤال: ما هي شروط الدفع لـ Mento-01 3D AOI Machine؟
إجابة: شروط الدفع لجهاز Mento-01 3D AOI موجودة ويمكن التفاوض عليها.
