تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
نظام التشغيل: |
شبابيك |
القرار: |
5um |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
نوع الفحص: |
2D و 3D |
الاتصال: |
إيثرنت، يو إس بي |
نظام التشغيل: |
شبابيك |
القرار: |
5um |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
نوع الفحص: |
2D و 3D |
الاتصال: |
إيثرنت، يو إس بي |
| ثلاثية الأبعادتفتيش معجون اللحام | ||
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
الـآلة التفتيش البصري الآليهو أحدث نظام يستخدم كل من طرق التفتيش البصرية ثنائية الأبعاد وثلاثية الأبعاد لضمان أعلى مستوى من الدقة والدقةيسمح بتشغيل بسيط والتحكممع سرعة التفتيش تصل إلى 1000 ملم / ثانية ، فهي قادرة على تقديم نتائج سريعة وموثوقة. يتم تشغيل الآلة بواسطة مصدر طاقة AC 100-240 فولت ، 50/60 هرتز ووزنها 500 كجم.
| منطقة التفتيش | ما يصل إلى 610 ملم × 460 ملم |
| الأبعاد | W1000mmxD1380mmxH1600mm |
| سرعة التفتيش | ما يصل إلى 1000mm/s |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
| الوزن | 500 كجم |
| نوع الكاميرا | CCD عالية الدقة |
| الاتصال | الايثنتر، USB |
| البرمجة | سهلة الاستخدام سحب وإسقاط |
| القرار | 5mm |
| نوع الإضاءة | مصباح LED |

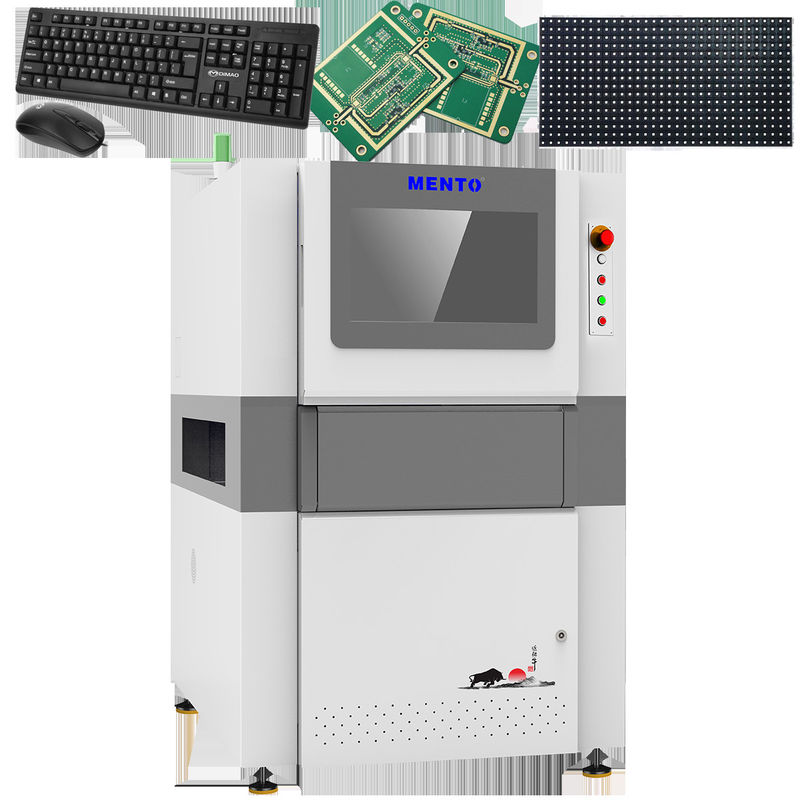

تستخدم آلة Mento 3D الآلية للتفتيش البصري للتفتيش على سطح لوحات الدوائر المطبوعة والمكونات الإلكترونية ومكونات SMT الأخرى.هذا المنتج مثالي للاستخدام في مجموعة واسعة من الصناعات التي تتطلب فحص دقيق للمكونات الإلكترونية، بما في ذلك صناعات السيارات والطيران والطب.
البرمجة لهذه الآلة سهلة الاستخدام وتتميز بواجهة سحب وإسقاط. وهذا يسمح للمستخدمين ببرمجة الآلة بسرعة وسهولة للتفتيش على أنواع مختلفة من المكونات.سرعة التفتيش لهذه الآلة تصل إلى 1000mm/s، مما يجعلها أداة عالية الكفاءة والفعالية للتفتيش على دفعات كبيرة من المكونات.
آلة التفتيش البصري الآلي من Mento 3D يزن 500 كجم، مما يسهل نقلها وتحريكها في منشأة الإنتاج.هذه الآلة مثالية للاستخدام في مجموعة متنوعة من البيئات، بما في ذلك منشآت التصنيع على نطاق صغير، منشآت الإنتاج على نطاق واسع، ومختبرات البحث والتطوير.
بشكل عام ، تعد آلة Mento 3D الآلية للتفتيش البصري خيارًا ممتازًا لأولئك الذين يبحثون عن معدات تفتيش SMT عالية الجودة وموثوقة وفعالة.إذا كنت مهتم بشراء هذا المنتج، يرجى الاتصال بفريق المبيعات لدينا لمعرفة المزيد عن سعر آلة الفحص البصري الآلي ووضع طلب.
تحديث إلى آلة التفتيش البصرية الآلية ثلاثية الأبعاد لتحقيق عمليات التفتيش الأكثر دقة
تم تصميم منتجنا الآلي لآلات الفحص البصري لتوفير خدمات فحص واختبار عالية الجودة للمكونات الإلكترونية والجمعات.وهي مجهزة بتكنولوجيا التصوير والتحليل المتقدمة التي تسمح للكشف الدقيق والموثوق به عن العيوب، بما في ذلك فحص مفصل اللحام وقياس المكونات وفحص السطح.
لضمان أداء وأوقات تشغيل مثالية، ونحن نقدم مجموعة من الدعم التقني والخدمات لمنتج آلة التفتيش البصري الآلي لدينا، بما في ذلك:
فريقنا من الفنيين ذوي الخبرة وموظفي الدعم ملتزمون بتوفير خدمة في الوقت المناسب وفعالة لعملائنا، مما يساعد على تقليل وقت التوقف وتعظيم الإنتاجية.اتصل بنا اليوم لمعرفة المزيد عن منتجنا آلة الفحص البصري الآلي والدعم الفني والخدمات التي نقدمها.
تغليف المنتج:
يتم تعبئة آلة الفحص البصري الآلي بعناية في صندوق من الورق المقوى لضمان النقل الآمن.يتم لف الآلة في رغوة واقية ومعبأة مع المكونات الضرورية الأخرى مثل الكابلات ودليل المستخدم.
الشحن:
نحن نقدم الشحن في جميع أنحاء العالم لآلة الفحص البصري الآلي. قد تختلف تكاليف الشحن اعتمادا على الوجهة وطريقة الشحن المختارة.نحن نضمن تسليم المنتج في الوقت المناسب لعملائنا ونقدم معلومات تتبع لإبقائهم على اطلاع على حالة التسليم.
س: ما اسم هذه الآلة الآلية للتفتيش البصري؟
الجواب: اسم العلامة التجارية للآلة هو "منتو".
السؤال: أين هو مكان المنشأ لهذه الآلة؟
الجواب: هذه الآلة مصنوعة في دونغغوان، الصين.
س: هل تأتي هذه الآلة مع أي شهادات؟
ج: نعم، هذه الآلة معتمدة بمعايير ISO9001/ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه الآلة؟
الجواب: الحد الأدنى لكمية الطلب لهذه الآلة هو 1.
س: هل سعر هذه الآلة قابل للتفاوض؟
ج: نعم، سعر الجهاز قابل للتفاوض.
س: كم من الوقت سيستغرق استلام الجهاز؟
ج: وقت التسليم للجهاز هو 3 أسابيع.
س: ما هي شروط الدفع لهذه الآلة؟
ج: شروط الدفع للآلة على الإنترنت.
س: ما هي قدرة هذا الجهاز على التوريد؟
ج: قدرة التوريد للآلة هي 1000 / الشهر.
