تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: S2020
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
نوع الفحص: |
2D و 3D |
نظام التشغيل: |
شبابيك |
القرار: |
5um |
برمجة: |
السحب والإسقاط سهل الاستخدام |
الاتصال: |
إيثرنت، يو إس بي |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
نوع الفحص: |
2D و 3D |
نظام التشغيل: |
شبابيك |
القرار: |
5um |
برمجة: |
السحب والإسقاط سهل الاستخدام |
الاتصال: |
إيثرنت، يو إس بي |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
| نموذج الجهاز | S2020 | ||
| قدرة الكشف | عناصر الكشف | فحص ربط الأسلاك | |
| نوع الكشف | حجم الكرة، تحويل اللحام، جسر اللحام، كرة الزراعة المفقودة، الجسيمات، تداخل اللحام، كسر اللحام، ، لحام الأسلاك الخاطئة، كسر الأسلاك، انهيار الأسلاك، جسور الأسلاك، بقايا الأسلاك، ترابط الأسلاك الحامية | ||
| النظام البصري | الكاميرا | 20MP | |
| العدسة المتجهة | عدسة بصرية مركزية عن بعد | ||
| القرار | 4um ((2.4um~4um اختياري) | ||
| مضيئة | RGB ((يمكن تخصيصه) | ||
| الكفاءة | 3FOV/s | ||
| نظام برمجي | نظام تشغيل | أوبونتو | |
| تكوين الحاسوب | المضيف | وحدة المعالجة المركزية: إنتيلي7، ذاكرة الوصول العشوائي: DDR4-128G، وحدة المعالجة الرقمية: GTX1660-6GB SSD:250G، قرص صلب: 2T | |
| الشاشة | 22"LED | ||
| نظام تشغيل | أوبونتو | ||
| أداء الكشف | سمك PCB | 1~5 ملم | |
| ارتفاع المكون | 20 ملم أعلى، 30 ملم أسفل (يمكن تخصيص ارتفاع خاص) | ||
| معدات القيادة | محرك خطي + حاكم شبكة | ||
| سرعة التحرك | الحد الأقصى: 600 ملم/ثانية | ||
| سكة حديدية نقل PCB | 900+20 ملم (من الأرض إلى سطح الجهاز) | ||
| المعلمات | حجم PCB | الحد الأقصى:350mmx300mm | ماكس:370mmx350mm |
| القوة | AC220V/50Hz/2000W | ||
| الحجم الكلي | W1120xD980xH1600 مم | ||
| الوزن | ≈ 800 كيلوغرام | ||
| متطلبات ضغط الهواء | ≥0.5Mpa | ||
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية 25%~80% (بدون صقيع) | ||
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية / اتصالات البيانات مع آلة التوصيل | ||

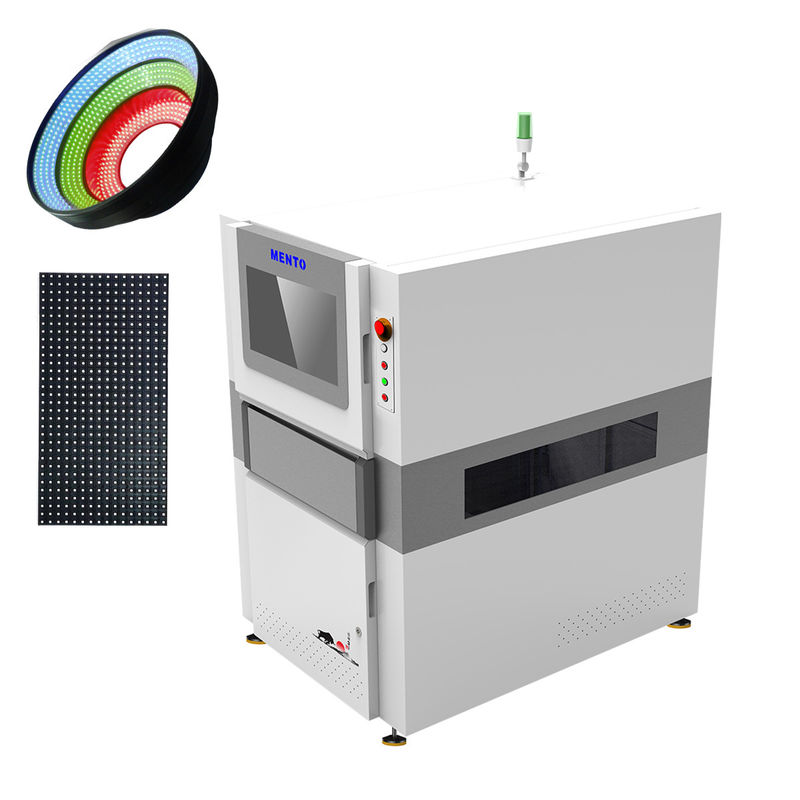

يأتي مع نوع فحص ثنائي الأبعاد وثلاثي الأبعاد ، مما يجعله متعدد الاستخدامات وقابل للتكيف مع احتياجات الفحص المختلفة. يستخدم الفحص الثنائي الأبعاد للكشف عن العيوب في سطح PCB ،بينما يتم استخدام التفتيش ثلاثي الأبعاد للكشف عن العيوب في ارتفاع PCB، مثل الرؤوس المرفوعة وحجارة القبر.
يتم تجهيز الجهاز بإضاءة LED ، والتي توفر صورة واضحة وساطعة للوحة PCB التي يتم فحصها. يضمن إضاءة LED أن عملية التفتيش دقيقة وفعالة ،مع الحد الأدنى من الأخطاء أو العيوب المفقودة.
مساحة فحص الجهاز تصل إلى 610 ملم × 460 ملم ، مما يوفر مساحة فحص كبيرة يمكن أن تستوعب أحجام مختلفة من PCB.هذه الميزة تجعلها خيار ممتاز لخطوط الإنتاج على نطاق واسع، لأنه يمكن أن يتعامل مع أحجام PCB مختلفة دون الحاجة إلى معدات إضافية.
يعمل الجهاز على نظام تشغيل Windows ، وهو سهل الاستخدام ومألوف لمعظم الناس. يضمن نظام تشغيل Windows سهولة استخدام الجهاز وتشغيله ،حتى لأولئك الذين ليسوا على دراية بالتقنية.
علاوة على ذلك ، تأتي آلة الفحص البصري الآلي مع برنامج واجهة تصويرية بديهية تسمح للمستخدمين بإدارة وتحكم في عملية الفحص بسهولة.البرنامج سهل الاستخدام ويوفر تحليل البيانات في الوقت الحقيقي، مما يسهل الكشف عن العيوب وتحسين عملية التفتيش.
بشكل عام، آلة الفحص البصري الآلي هو خيار ممتاز لأولئك الذين يبحثون عن آلة فاعلة وموثوقة للفحص PCB.هو بأسعار معقولة مقارنة بأسعار آلة التفتيش البصرية الآلية الأخرى في السوق، مما يجعلها استثمار فعال من حيث التكلفة لأي خط إنتاج PCB.
هذه المعدات التفتيش smt، آلة الفحص البصري الآلي AOI، لديها دقة 5um ويمكن أن تفتش مساحة تصل إلى 610mm X 460mm بسرعة تصل إلى 1000mm/s.وزنها 500 كجم و أبعاده 1200 ملم × 1000 ملم × 1500 ملم. تستخدم الآلة كاميرات CCD عالية الدقة للتفتيش في كل من أوضاع 2D و 3D ، وهي مجهزة بواجهة تصميم مصورة بديهية تعمل على Windows. مصدر الطاقة AC 100-240V ، 50/60Hz.سعر آلة الفحص البصري الآلي متاح عند الطلب.
منتجنا آلة التفتيش البصري الآلي يأتي مع الدعم الفني الشامل والخدمات لضمان الأداء الأمثل ورضا العملاء.فريقنا من الخبراء يقدم المساعدة في التثبيت والإعداد، بما في ذلك تكوين البرمجيات ودمج النظام. نحن نقدم أيضا خدمات الصيانة والإصلاح للحفاظ على تشغيل الآلة بسلاسة وتقليل وقت التوقف.برامج التدريب لدينا متاحة لضمان أن المشغلين والفنيين مهرة في استخدام الآلة وإصلاح أي مشاكل قد تنشأبالإضافة إلى ذلك، نحن نقدم تحديثات البرمجيات والترقيات للحفاظ على جهازك حتى الآن مع أحدث التقنيات والقدرات.
تغليف المنتج:
سيتم تعبئة آلة الفحص البصري الآلي في صندوق من الورق المقوى مع إدراجات الرغوة لحماية الجهاز أثناء النقل. سيتم وضع اسم المنتج على الصندوق.رقم الطرازو شعار الشركة
الشحن:
سيتم التعامل مع شحن آلة الفحص البصري الآلي بواسطة خدمة خدمة مراسلة ذات سمعة طيبة. سيتم تأمين الجهاز لتغطية أي أضرار قد تحدث أثناء النقل.سيتم حساب تكلفة الشحن بناءً على وجهة وحجم الطرد.
س: ما هو اسم العلامة التجارية لآلة الفحص البصري الآلي؟
الجواب: اسم العلامة التجارية لآلة الفحص البصري الآلي هو Mento.
س: أين يتم تصنيع آلة الفحص البصري الآلي؟
الجواب: آلة الفحص البصري الآلي تصنع في الصين، وتحديداً في دونغغوان.
س: هل لدى آلة الفحص البصري الآلي أي شهادة؟
ج: نعم، آلة الفحص البصري الآلي معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري؟
الجواب: الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري هو 1.
س: هل سعر آلة الفحص البصري الآلي قابل للتفاوض؟
ج: نعم، سعر آلة الفحص البصري الآلي قابل للتفاوض.
س: ما هو وقت التسليم لجهاز الفحص البصري الآلي؟
ج: وقت التسليم لجهاز الفحص البصري الآلي هو 3 أسابيع.
س: ما هي شروط الدفع لجهاز الفحص البصري الآلي؟
الجواب: شروط الدفع لجهاز الفحص البصري الآلي على الخط.
س: ما هي قدرة التوريد لجهاز الفحص البصري الآلي؟
ج: القدرة على توفير آلة الفحص البصري الآلي هي 1000 / شهر.
