تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، / تي تي، خطاب الاعتماد
القدرة على العرض: 1000 / شهر
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
سرعة التفتيش: |
ما يصل إلى 1000mm/s |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
نوع الفحص: |
2D و 3D |
برمجة: |
السحب والإسقاط سهل الاستخدام |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
القرار: |
5um |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
سرعة التفتيش: |
ما يصل إلى 1000mm/s |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
نوع الفحص: |
2D و 3D |
برمجة: |
السحب والإسقاط سهل الاستخدام |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
القرار: |
5um |
| ثلاثية الأبعادتفتيش معجون اللحام | ||
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |

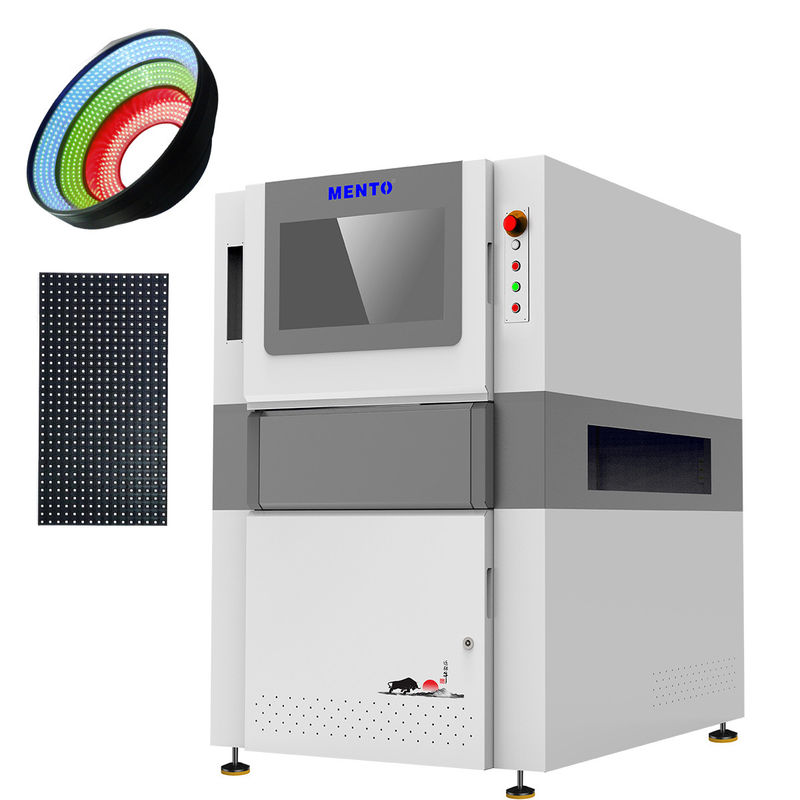

هذه الآلة الآلية للتفتيش البصري مجهزة بكاميرا CCD عالية الدقة التي تقدم صور واضحة ومفصلة للPCBs.هذا النوع من الكاميرا تمكن الجهاز من اكتشاف حتى أدنى العيوب والشذوذات على PCBs، وضمان أن يتم فحصها بدقة من أجل الجودة والموثوقية.
يتم تشغيل الجهاز باستخدام نظام تشغيل Windows ، مما يجعله سهلاً في الاستخدام ومتوافقًا للغاية مع الأنظمة الأخرى.يمكنك بسهولة دمجها في خط الإنتاج الحالي الخاص بك دون القلق حول مشاكل التوافق.
آلة الفحص البصري الآلي لديها تصميم مضغوط وقوي، مع أبعاد 1200mm X 1000mm X 1500mm.هذا يجعل من السهل أن تناسب في أي خط الإنتاج دون أن تأخذ مساحة كبيرة جداكما أنها خفيفة الوزن وسهلة التحرك، مما يجعلها مثالية للاستخدام في مواقع مختلفة.
البرمجيات المستخدمة من قبل آلة الفحص البصري الآلي معروفة بجهاز التشغيل المباشر البديهي ، مما يسهل استخدامها وتنقلها.هذا يضمن أنه يمكنك تشغيل الآلة بسهولة دون الحاجة إلى تدريب واسع أو المعرفة التقنية.
باختصار، آلة التفتيش البصري الآلي هي معدات تفتيش SMT قوية وموثوقة توفر فحصا دقيقا وفعالا لألواح الدوائر المطبوعة.البرمجة سهلة الاستخدام، كاميرا CCD عالية الدقة ، نظام تشغيل Windows ، التصميم المدمج ، و GUI بديهي تجعله الخيار المثالي لأي خط إنتاج يتطلب فحص PCB دقيق وموثوق به.
هذه الآلة الآلية للتفتيش البصري هي آلة تفتيش PCB قوية التي تستخدم طرق التفتيش البصري. مع قدراتها التفتيش عالية السرعة تصل إلى 1000mm / s،يمكن أن يكتشف العيوب بسرعة ودقة على PCBsتضمن إضاءة LED وكاميرا CCD عالية الدقة تصويرًا واضحًا ومفصلًا. تعد آلة الفحص البصري الآلي AOI هذه أداة أساسية لأي مصنع أو جامع PCB.
آلة التفتيش البصرية الآلية الخاصة بنا مناسبة لمجموعة متنوعة من مناسبات وسيناريوهات تطبيق المنتجات ، بما في ذلك:
أجهزة التفتيش البصرية الآلية لدينا مجهزة بكاميرا CCD عالية الدقة، مما يسمح بفحص دقيق ومفصل للمنتجات.توفير مساحة واسعة للمنتجات من مختلف الأحجام.
برنامج واجهة التصوير البديهي يجعل من السهل تشغيل الآلة، حتى لأولئك الذين لديهم خبرة تقنية محدودة.آلة التفتيش البصرية الآلية لدينا صغيرة وقوية.
في منتو، نحن نقدم أسعار تنافسية لجهاز التفتيش البصري الآلي لدينا. السعر قابل للتفاوض بناء على احتياجاتك المحددة ومتطلباتك.نحن نقدم شروط دفع مرنة، بما في ذلك خيارات الدفع عبر الإنترنت.
قدرتنا على التوريد هي 1000 شهرياً، مما يضمن أننا نستطيع تلبية طلبات أكبر منشآت الإنتاجلن تضطر إلى الانتظار طويلاً لبدء الاستفادة من آلة التفتيش البصرية الآلية لدينا.
لا تستقر على أي شيء أقل من الأفضل عندما يتعلق الأمر بأجهزة الفحص البصري الآلي. اتصل بـ Mento اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا.
تقدم Mento ، وهي علامة تجارية رائدة في صناعة آلات AOI (التفتيش البصري الآلي) ، أحدث معدات التفتيش SMT (تقنية سطح الجبل) لجميع احتياجاتك في التفتيش البصري.أجهزة AOI لدينا تستخدم أساليب فحص بصرية متقدمة لضمان أن منتجاتك تلبي أعلى معايير الجودة.
يتم تصنيع آلاتنا في الصين دونغغوان وتأتي مع شهادات ISO9001 / ISO14001. لدينا الحد الأدنى للكمية الطلب من 1 وأسعارنا قابلة للتفاوض. مع قدرة التوريد من 1000 / الشهر,نحن نضمن وقت التسليم لمدة أسبوع واحد شروط الدفع لدينا على الانترنت لراحة الخاص بك.
يبلغ وزن آلة Mento AOI 500 كجم ووضوحها 5um. يحتوي على برنامج واجهة تصميم مصورة بديهية ونوع كاميرا CCD عالية الدقة. مصدر الطاقة AC 100-240V ، 50/60Hz.
للاحتياجات الخاصة بك، ونحن نقدم خدمات تخصيص المنتجات لضمان أن آلة AOI الخاصة بك مصممة خصيصا لمتطلباتك المحددة.اتصل بنا اليوم لمعرفة المزيد عن خدمات تخصيص المنتجات وكيف يمكننا مساعدة عملك.
ويشمل الدعم التقني لجهاز الفحص البصري الآلي المنتج والخدمات:
- المساعدة في التثبيت والإعداد
- تسوية المشاكل وتشخيص المشاكل التقنية
- تحديثات البرمجيات والترقيات
- خدمات الإصلاح والصيانة في الموقع
- خدمات التدريب التقني والاستشارات
- الدعم الفني عن بعد لحل المشكلة بسرعة
تغليف المنتج:
الشحن:
س: ما هو اسم العلامة التجارية لآلة الفحص البصري الآلي؟
الجواب: اسم العلامة التجارية لآلة الفحص البصري الآلي هو Mento.
س: أين يتم تصنيع آلة الفحص البصري الآلي؟
الجواب: آلة الفحص البصري الآلي تصنع في دونغغوان، الصين.
س: هل جهاز الفحص البصري الآلي معتمد؟
ج: نعم، آلة الفحص البصري الآلي معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري؟
الجواب: الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري هو 1.
س: ما هي شروط الدفع لجهاز الفحص البصري الآلي؟
ج: شروط الدفع لجهاز الفحص البصري الآلي على الإنترنت.
س: ما هي قدرة إمداد آلة الفحص البصري الآلي؟
ج: القدرة على توفير آلة الفحص البصري الآلي هي 1000 وحدة شهرياً.
س: ما هو سعر آلة الفحص البصري الآلي؟
الجواب: سعر آلة الفحص البصري الآلي قابل للتفاوض.
س: ما هو وقت التسليم لجهاز الفحص البصري الآلي؟
ج: مدة التسليم لجهاز الفحص البصري الآلي هي أسبوع واحد.
