Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
وقت التسليم: أسبوع 1
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
القرار: |
5um |
برمجة: |
السحب والإسقاط سهل الاستخدام |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
الوزن: |
500 كجم |
سرعة التفتيش: |
ما يصل إلى 1000mm/s |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
القرار: |
5um |
برمجة: |
السحب والإسقاط سهل الاستخدام |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
الوزن: |
500 كجم |
سرعة التفتيش: |
ما يصل إلى 1000mm/s |
| ثلاثية الأبعادتفتيش معجون اللحام | ||
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
لدينا آلة التفتيش البصري الآلي تقدم أحدث طرق التفتيش البصري لضمان أن منتجاتك تلبي أعلى معايير الجودة.مع برنامج السحب والإفلات سهل الاستخدام، يمكنك تثبيت وتشغيل عمليات التفتيش بسرعة مع الثقة. الآلة تعتمد على ويندوز وتأتي مع خيارات الاتصال إيثرنت وUSB.كاميرا CCD عالية الدقة تضمن عمليات تفتيش دقيقة ومفصلةاتصل بنا اليوم لمعرفة المزيد عن سعر آلة الفحص البصري الآلي وكيف يمكن أن تفيد عملية الإنتاج الخاصة بك.
| القرار | 5mm |
| سرعة التفتيش | ما يصل إلى 1000 ملم/ثانية |
| البرمجة | سهلة الاستخدام سحب وإسقاط |
| نوع الإضاءة | مصباح LED |
| الاتصال | الايثنتر، USB |
| نوع الكاميرا | CCD عالية الدقة |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
| نظام التشغيل | النوافذ |
| البرمجيات | واجهة المستخدم |
| نوع التفتيش | 2D و 3D |

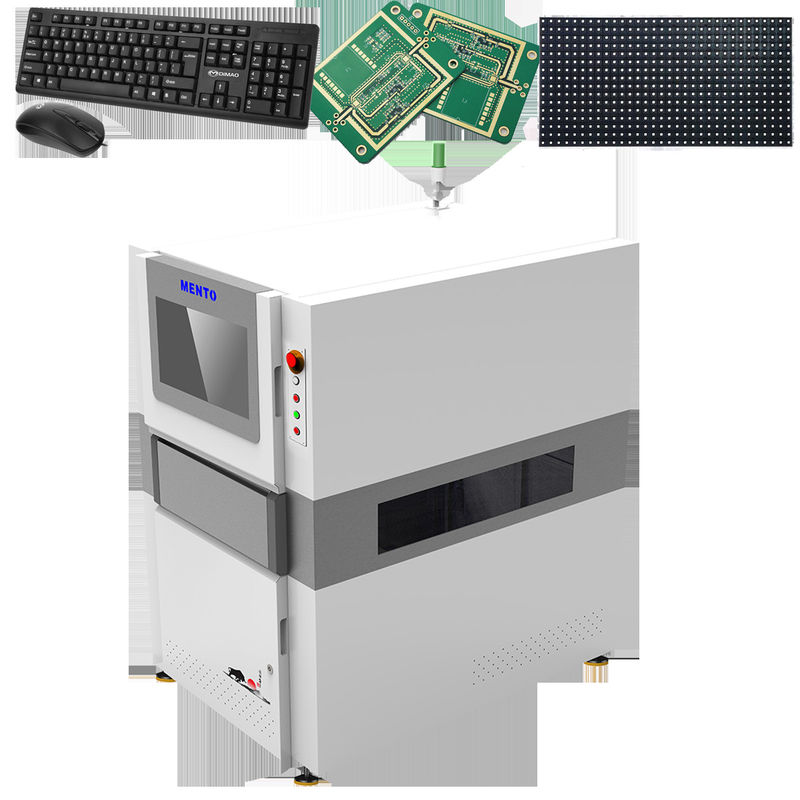

آلة التفتيش البصرية الآلية من Mento مثالية لآلة فحص PCB ومعدات فحص SMT.تم تصميمه لفحص لوحات الدوائر المطبوعة بسرعة ودقة للعيوب والأخطاءهذه الآلة مناسبة للاستخدام في مجموعة متنوعة من الصناعات، بما في ذلك تصنيع الإلكترونيات، والسيارات، والفضاء، وتصنيع الأجهزة الطبية.
تستخدم آلة التفتيش البصري الآلي Mento أساليب التفتيش البصري المتقدمة ، بما في ذلك التفتيش الثنائي الأبعاد والثلاثي الأبعاد ، للكشف عن العيوب والأخطاء على لوحات الدوائر المطبوعة.لديها دقة عالية من 5UM، مما يضمن الكشف عن أصغر العيوب والأخطاء. المعدة مجهزة بإضاءة LED ، والتي توفر إضاءة مثالية للتفتيش.
آلة الفحص البصري الآلي من Mento سهلة البرمجة باستخدام ميزة السحب والإسقاط. وهذا يجعل من السهل على المشغلين إعداد واستخدام الآلة،الحد من مخاطر الأخطاء وتحسين الكفاءةيتم تشغيل الآلة بواسطة التيار الكهربائي 100-240 فولت، 50/60 هرتز، مما يجعلها مناسبة للاستخدام في مجموعة متنوعة من المواقع.
آلة Mento Automated Optical Inspection Machine مثالية للاستخدام في مجموعة متنوعة من الحالات ، بما في ذلك فحص PCB ذو الحجم الكبير ، وفحص PCB ذو الحجم المنخفض ، وتصميم النماذج الأولية.ومن المناسب أيضا للاستخدام في مشاريع البحث والتطوير، وكذلك في تطبيقات مراقبة الجودة والاختبار.
جهاز الفحص البصري الآلي AOI مجهز بإضاءة LED ويعمل على مصدر طاقة AC 100-240V ، 50/60Hz.انها تعمل على نظام التشغيل ويندوز ويمكن التفتيش في سرعات تصل إلى 1000mm / sالجهاز يزن 500 كجم ويستخدم طرق فحص بصرية لضمان أعلى جودة نتائج الفحص.
تم تصميم منتج آلة الفحص البصري الآلي لتوفير فحص عالي الجودة لألواح الدوائر المطبوعة.فريق الدعم التقني والخدمات لدينا مكرس لضمان أن عملائنا يتلقون أفضل مساعدة ممكنة عند استخدام منتجاتنا.
نحن نقدم مجموعة من خدمات الدعم الفني بما في ذلك المساعدة عن بعد، والدعم في الموقع، وبرامج التدريب لمساعدة عملائنا على الحصول على أقصى استفادة من آلة التفتيش البصري الآلي.فريقنا من الخبراء لديهم مهارات عالية في استكشاف الأخطاء وحل أي مشاكل قد تنشأ مع المنتج.
بالإضافة إلى الدعم التقني، نحن نقدم أيضا مجموعة شاملة من الخدمات مثل التثبيت والصيانة والإصلاح.هدفنا هو ضمان وصول عملائنا إلى أعلى مستويات الدعم والخدماتحتى يتمكنوا من التركيز على عملياتهم الأساسية.
إذا واجهت أي مشاكل مع آلة الفحص البصري الآلي الخاص بك، يرجى عدم التردد في الاتصال بفريق الدعم الفني لدينا. نحن دائما هنا لمساعدتك.
تغليف المنتج:
سيتم تعبئة آلة الفحص البصري الآلي بشكل آمن في صندوق خشبي لضمان نقل وتسليم آمن.سيتم تصميم الصندوق لحماية الآلة من أي تلف محتمل أثناء الشحن.
الشحن:
نحن نقدم الشحن في جميع أنحاء العالم لآلة الفحص البصري الآلي. تكلفة الشحن سوف تختلف اعتمادا على الوجهة وطريقة التسليم التي اختارها العميل.سوف نقدم رقم تتبع بمجرد أن يتم شحن الجهاز للسماح للعملاء لتتبع حالة التسليم من طلبهم.
س: ما هو اسم العلامة التجارية لآلة الفحص البصري الآلي؟
الجواب: اسم العلامة التجارية لآلة الفحص البصري الآلي هو Mento.
س: أين يتم تصنيع آلة الفحص البصري الآلي؟
الجواب: آلة الفحص البصري الآلي مصنوعة في الصين دونغغوان.
س: هل لدى آلة الفحص البصري الآلي أي شهادات؟
ج: نعم، آلة الفحص البصري الآلي معتمدة مع ISO9001 / ISO14001.
س: ما هو الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري؟
الجواب: الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري هو 1.
س: ما هي شروط الدفع المقبولة لجهاز الفحص البصري الآلي؟
الجواب: آلة الفحص البصري الآلي تقبل شروط الدفع عبر الإنترنت.
س: ما هو وقت التسليم لجهاز الفحص البصري الآلي؟
ج: وقت التسليم لجهاز الفحص البصري الآلي هو 3 أسابيع.
س: ما هي قدرة إمداد آلة الفحص البصري الآلي؟
ج: القدرة على توفير آلة الفحص البصري الآلي هي 1000 في الشهر.
س: هل سعر آلة الفحص البصري الآلي قابل للتفاوض؟
ج: نعم، سعر آلة الفحص البصري الآلي قابل للتفاوض.
