تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC

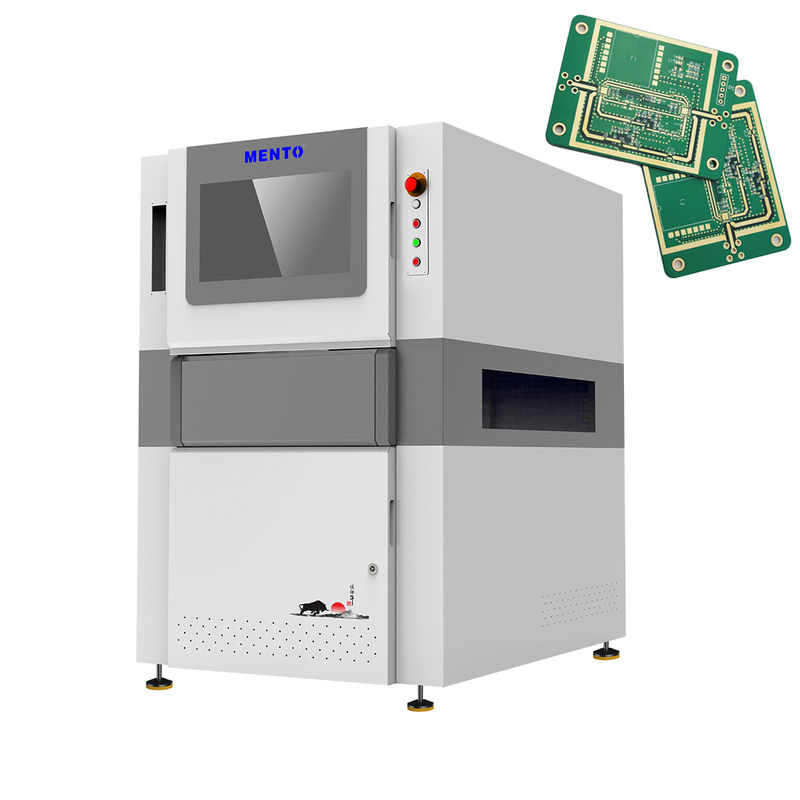

رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 3
تفاصيل التغليف: العرض 1350 × العمق 1000 × الارتفاع 1600 ملم
وقت التسليم: 20 يوم عمل
شروط الدفع: L/C، T/T
القدرة على العرض: 10 قطعة + 20 يوم عمل
AOI: |
الآلي |
سمك اللوحة: |
0.2 مم - 6 مم |
البعد: |
1000 ملم × 800 ملم × 1500 ملم |
آلة تصوير: |
كاميرا رقمية عالية الدقة |
مصدر الضوء: |
مصباح LED |
دقة التفتيش: |
99.9٪ |
البرمجيات: |
برامج معالجة الصور المتقدمة |
AOI: |
الآلي |
سمك اللوحة: |
0.2 مم - 6 مم |
البعد: |
1000 ملم × 800 ملم × 1500 ملم |
آلة تصوير: |
كاميرا رقمية عالية الدقة |
مصدر الضوء: |
مصباح LED |
دقة التفتيش: |
99.9٪ |
البرمجيات: |
برامج معالجة الصور المتقدمة |
ميزات AOI عبر الإنترنت
1أداء عالية التكلفة
2كاميرا ملونة صناعية ذات 5 ملايين عرض عالمي
3أول شركة في الصين تستخدم عدسات تلي مركزية ذات قطر كبير (يمكن استهداف المنتجات)
4نظام بصري تم تطويره بشكل مستقل (استمرارية مصدر الضوء)
5منصة صب متكاملة عالية الاستقرار
نطاق التطبيق: فحص مفاصل اللحام والأجهزة المثبتة
سلسلة K32 3D تفتيش معجون اللحام
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
مبدأ قياس ملف المرحلة
الجسم يشوه (يعدل) النمط الجوفي
حساب المرحلة الجوفية والعثور على الارتفاع
مكافحة التداخل، دقة عالية، نطاق واسع
1الشرائط المتحركة تضمن القدرة على مقاومة تدخلات الضوء المحيطي.
2الشرائط عالية التردد تضمن دقة عمودية عالية بما يكفي
3خطوط التردد المنخفض تضمن نطاق قياس واسع بما فيه الكفاية.
الـ MES الشاملةدأتاأناالتواصلجالقدراتونظام SPC قوي
1إحصاءات في الوقت الحقيقي لأهم عشر مكونات للإنذار
2. عدد من الإنذارات يمكن تعيينها لتقفل الجهاز
3تصدير صورة اللوحة الكاملة لكل PCB في الوقت الحقيقي للتتبع اللاحق
