تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: على الخط، خطاب الاعتماد، T/T
القدرة على العرض: 1000 / شهر
القرار: |
5um |
نوع الإضاءة: |
مصباح LED |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
الوزن: |
1100 كجم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
نوع الفحص: |
2D و 3D |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
القرار: |
5um |
نوع الإضاءة: |
مصباح LED |
البرمجيات: |
واجهة المستخدم الرسومية بديهية |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
الوزن: |
1100 كجم |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
نوع الفحص: |
2D و 3D |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
واحدة من الميزات المتميزة لهذه الآلة هي نظام التشغيل. مع تثبيت ويندوز، فمن السهل استخدامها والتنقل، مما يجعلها متاحة للمستخدمين من جميع مستويات الخبرة.ومع اتصالات إيثيرنت وUSB، يمكنك بسهولة نقل البيانات من وإلى الآلة، وضمان التكامل السلس مع الأنظمة الحالية الخاصة بك.
آلة التفتيش البصرية الآلية لدينا قادرة على كل من التفتيش 2D و 3D، مما يمنحك المرونة لاختيار الطريقة التي تناسب احتياجاتك.سواء كنت تبحث عن فحص لوحات الدوائر المطبوعة، مكونات أشباه الموصلات، أو غيرها من المنتجات المماثلة، هذه الآلة هي حتى المهمة.
من حيث مصدر الطاقة، تم تصميم هذه الآلة للعمل مع التيار المتردد 100-240 فولت، 50/60 هرتز، مما يجعلها متوافقة مع مجموعة واسعة من مصادر الطاقة.من السهل تثبيت ودمجها في خط الإنتاج الحالي الخاص بك، حتى تتمكن من البدء في استخدامه على الفور.
عندما يتعلق الأمر بسعر آلة التفتيش البصرية الآلية ستجد أن منتجنا يقدم قيمة ممتازة مقابل المالوقدرات التفتيش متعددة الاستخدامات، هو حل فعال من حيث التكلفة الذي سيساعدك على تبسيط عمليات الإنتاج الخاصة بك وتحسين النتيجة النهائية.
بشكل عام، إذا كنت تبحث عن آلة فحص بصري آلي عالية الجودة تقدم السرعة والدقة والتنوع، فإن منتجنا هو خيار ممتاز.مع ميزاتها القوية و سعر معقول، هو استثمار موثوق به الذي سيساعدك على أخذ عمليات الإنتاج الخاصة بك إلى المستوى التالي.
| نموذج الجهاز | K3205 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |

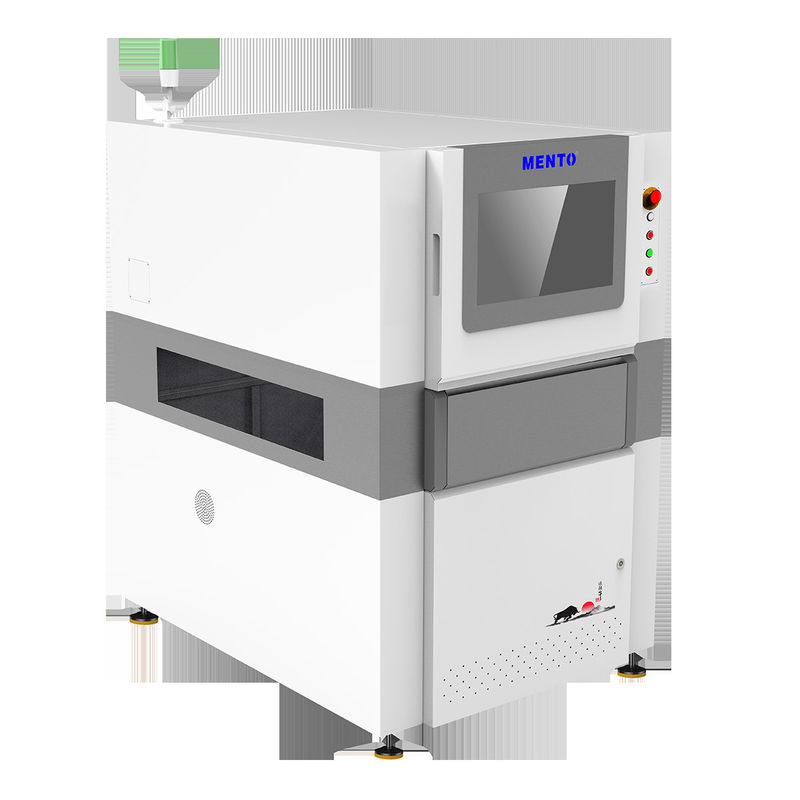

آلة التفتيش البصري الآلي هي معدات تفتيش SMT التي تتميز بكاميرا CCD عالية الدقة بدقة 5um. وهي توفر الاتصال عبر Ethernet و USB ،ويأتي مع مصدر الطاقة من 100-240 فولتتفقد موقعنا على الانترنت للحصول على سعر آلة الفحص البصري الآلي.
| الوزن | 500 كجم |
| الأبعاد | 1200ملم × 1000ملم × 1500ملم |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
| البرمجة | سهلة الاستخدام سحب وإسقاط |
| نظام التشغيل | النوافذ |
| البرمجيات | واجهة المستخدم |
| منطقة التفتيش | حتى 610mm × 460mm |
| نوع التفتيش | 2D و 3D |
| القرار | 5mm |
| سرعة التفتيش | ما يصل إلى 1000 ملم/ثانية |
تستخدم آلة الفحص البصري الآلي عادة في فحص لوحات الدوائر المطبوعة (PCBs) في مختلف الصناعات بما في ذلك الإلكترونيات والسيارات والاتصالات والطيران.تم تصميم المنتج لتحسين جودة وكفاءة طرق التفتيش البصرية ، لأنه مجهز بكاميرا CCD عالية الدقة التي توفر صور واضحة لـ PCBs.دقة الجهاز 5 أم، مما يسمح للكشف الدقيق عن العيوب مثل الخدوش والشقوق والمكونات المفقودة. سرعة فحص الجهاز تصل إلى 1000 ملم / ثانية،الذي يضمن إتمام عملية التفتيش بسرعة وكفاءة.
آلة الفحص البصري الآلي من Mento مناسبة للاستخدام في سيناريوهات ومواقف مختلفة ، بما في ذلك:
في الختام، آلة الفحص البصري الآلي مننتو هو منتج موثوق وكفاءة مناسبة للاستخدام في مجموعة واسعة من السيناريوهات والأوقات.سرعة التفتيش السريعة، وقدرات الكشف الدقيقة عن العيوب تجعلها خيارًا مثاليًا للشركات التي تحتاج إلى آلة فحص PCB يمكنها تقديم نتائج ثابتة وموثوقة.
منتجنا الآلي لجهاز الفحص البصري يتضمن الدعم التقني والخدمات التالية:
- المساعدة في التثبيت والإعداد
- تدريب مشغلي الآلات وموظفي الصيانة
- دعم تقني عن بعد لحل المشاكل
- الدعم الفني في الموقع للصيانة والإصلاح
- تحديثات البرمجيات والترقيات
- خدمات المعايرة والتحقق
- قطع غيار وملحقات
تغليف المنتج:
يتم تعبئة آلة الفحص البصري الآلي بعناية في صندوق خشبي صلب لضمان النقل الآمن إلى وجهته.يتم ربط الآلة بشكل آمن وجميع المكونات الحساسة محمية مع غطاء الرغوة.
الشحن:
يتم شحن آلة الفحص البصري الآلي عن طريق خدمة خدمة سريعة موثوق بها، مع معلومات تتبع المقدمة للعميل.لكننا نسعى لتسليم منتجاتنا بأسرع وأكثر كفاءة ممكنة.
الجواب: اسم العلامة التجارية لآلة الفحص البصري الآلي هو Mento.
س: أين يتم تصنيع آلة الفحص البصري الآلي؟
الجواب: آلة الفحص البصري الآلي مصنوعة في الصين، وتحديداً في دونغغوان.
س: ما هي الشهادات التي تمتلكها آلة الفحص البصري الآلي؟
ج: آلة الفحص البصري الآلي لديها شهادات ISO9001 و ISO14001.
س: ما هو الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري؟
الجواب: الحد الأدنى لكمية الطلب للآلة الآلية للتفتيش البصري هو 1.
س: ما هي شروط الدفع لجهاز الفحص البصري الآلي؟
الجواب: شروط الدفع لجهاز الفحص البصري الآلي على الخط.
س: ما هي قدرة إمداد آلة الفحص البصري الآلي؟
ج: القدرة على توفير آلة الفحص البصري الآلي هي 1000 وحدة شهرياً.
س: ما هو سعر آلة الفحص البصري الآلي؟
الجواب: سعر آلة الفحص البصري الآلي قابل للتفاوض.
س: ما هو وقت التسليم لجهاز الفحص البصري الآلي؟
ج: مدة التسليم لجهاز الفحص البصري الآلي هي أسبوع واحد.
