تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001

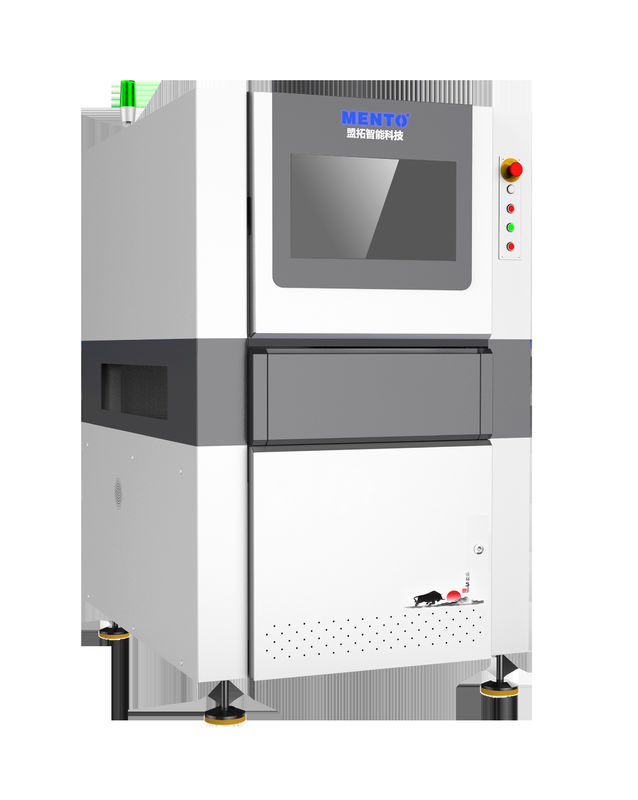

رقم الموديل: K3212
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 3 أسابيع
شروط الدفع: عبر الانترنت
القدرة على العرض: 1000 / شهر
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
نوع الإضاءة: |
مصباح LED |
الوزن: |
1100 كجم |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
القرار: |
5um |
نوع الفحص: |
2D و 3D |
نوع الكاميرا: |
اتفاقية مكافحة التصحر عالية الدقة |
إمدادات الطاقة: |
تيار متردد 100-240 فولت ، 50/60 هرتز |
الأبعاد: |
1200 مم × 1000 مم × 1500 مم |
نوع الإضاءة: |
مصباح LED |
الوزن: |
1100 كجم |
منطقة التفتيش: |
يصل إلى 610 مم × 460 مم |
القرار: |
5um |
نوع الفحص: |
2D و 3D |
ويمكن أن تعمل آلة الفحص البصري الآلي على مصدر طاقة من 100-240 فولت AC ، 50/60 هرتز ، مما يجعلها مناسبة للاستخدام في مجموعة متنوعة من المواقع في جميع أنحاء العالم.كما أنه متوافق مع نظام تشغيل ويندوز، توفير المستخدمين مع واجهة مألوفة للعمل مع.
مع سرعة التفتيش تصل إلى 1000 ملم / ثانية ، آلة التفتيش البصري الآلي قادرة على معالجة كميات كبيرة من PCB بسرعة وكفاءة.هذا يجعلها خيار مثالي للمصنعين الذين يحتاجون إلى آلة فحص لـ PCB عالية الصلبة.
إحدى المزايا الرئيسية لآلة الفحص البصري الآلي هي قدرتها على أتمتة عملية الفحص.هذا يقلل من خطر الخطأ البشري ويضمن مستوى ثابت من الجودة في عملية التفتيشبالإضافة إلى ذلك، فإن كاميرا CCD عالية الدقة في الآلة تسمح لها باكتشاف مجموعة واسعة من العيوب، بما في ذلك عيوب اللحام، والمكونات المفقودة، ومواضع المكونات غير الصحيحة.
من حيث السعر ، فإن آلة الفحص البصري الآلي تتميز بأسعار تنافسية مقارنة مع معدات الفحص SMT الأخرى في السوق.ميزاتها المتقدمة وقدراتها على الأتمتة تجعلها خيارًا فعالًا من حيث التكلفة للمصنعين الذين يحتاجون إلى حل فحص PCB عالي السرعة ودقيق.
باختصار ، آلة الفحص البصري الآلي هي آلة فحص PCB عالية السرعة ودقيقة مناسبة للاستخدام في مجموعة متنوعة من بيئات التصنيع.كاميرا CCD عالية الدقة وقدرات الأتمتة تجعلها خيارًا مثاليًا للمصنعين الذين يتطلبون مستوى متسق من الجودة في عملية فحص PCB الخاصة بهمبالإضافة إلى ذلك، فإن أسعارها التنافسية تجعلها خيارًا فعالًا من حيث التكلفة للمصنعين الذين يبحثون عن حل معدات تفتيش SMT المتقدمة.
| نموذج الجهاز | K3212 | |
| قدرة الكشف | عناصر الكشف | مُغفل، زيادة في اللحام، عدم كفاية اللحام، جسر اللحام، رذاذ اللحام، شذوذ الشكل، تحويل |
| طريقة المسح | أوقف و اذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | مصدر ضوئي مزدوج DLP (تكنولوجيا تحويل المرحلة الرسطرية) ومصدر ضوئي أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 500 ميكرومتر | |
| حل لمشكلة الظل | تكنولوجيا التحول المرحلي ونظام الضوء المهيكلي ثلاثي الأبعاد ثنائي الاتجاه | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي، وحدة المعالجة الرقمية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1350xD1000xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| أدوات الإدارة الإحصائية |
الرسم البياني، X-Bar&R - Chart، X-Bar&S - C hart، C p&C pk، %Gage R & R، SPI تقارير يومية / أسبوعية / شهرية، SPC في الوقت الحقيقي |
|
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
| المعلم التقني | القيمة |
|---|---|
| اسم المنتج | آلة التفتيش البصري الآلي |
| سرعة التفتيش | ما يصل إلى 1000mm/s |
| منطقة التفتيش | ما يصل إلى 610 ملم × 460 ملم |
| نوع الكاميرا | CCD عالية الدقة |
| نوع التفتيش | 2D و 3D |
| نظام التشغيل | النوافذ |
| الاتصال | الايثنتر، USB |
| إمدادات الطاقة | التيار المتردد 100-240 فولت، 50/60 هرتز |
| نوع الإضاءة | مصباح LED |
| القرار | 5mm |
| الوزن | 500 كجم |
تم تصميم آلة الفحص البصري الآلي للاستخدام في مجموعة متنوعة من الصناعات والتطبيقات. وهذا يشمل فحص لوحات الدوائر المطبوعة (PCBs) ، المكونات الإلكترونية،قطع غيار السيارات، والأجهزة الطبية. مساحة فحصها الكبيرة التي تصل إلى 610 ملم × 460 ملم تجعلها مناسبة للاستخدام في مجموعة واسعة من الإعدادات.
آلة الفحص البصري الآلي AOI سهلة الاستخدام ، وذلك بفضل واجهة المستخدم المباشرة والبرمجة السحب والإفلات.وهذا يعني أن المستخدمين يمكن بسهولة إنشاء برامج التفتيش دون الحاجة إلى معرفة تقنية واسعة النطاقالجهاز لديه دقة 5 أم، مما يضمن أن حتى أصغر العيوب يتم الكشف عنها.
آلة الفحص البصري الآلي مناسبة لمجموعة متنوعة من المناسبات والسيناريوهات. على سبيل المثال، يمكن استخدامها في تصنيع الأجهزة الإلكترونية مثل الهواتف المحمولة وأجهزة الكمبيوتر المحمولةو التلفازاتكما أنه مفيد في فحص قطع غيار السيارات، حيث يمكن أن يكون للعيبات عواقب خطيرة.يمكن لمصنعي الأجهزة الطبية أيضا استخدام الآلة لضمان أن منتجاتهم تلبي أعلى معايير الجودة.
يتم تشغيل المنتج بواسطة مصدر طاقة AC 100-240V ، 50/60Hz ، مما يجعله مناسبًا للاستخدام في مجموعة متنوعة من الإعدادات. بالإضافة إلى ذلك ، تم تصميم البرنامج ليكون بديهيًا وسهل الاستخدام ،يسمح للمستخدمين بإنشاء برامج التفتيش بسرعة وسهولةهذا يجعل المنتج مثاليا للاستخدام في بيئات التصنيع سريعة الخطى.
في الختام، آلة Mento الآلية للتفتيش البصري هي منتج متعدد الاستخدامات وموثوق به مناسب لمجموعة واسعة من التطبيقات.وضوحه العالي ومساحة التفتيش الكبيرة تجعله مثاليا للاستخدام في فحص PCBsالمكونات الإلكترونية، قطع غيار السيارات، والأجهزة الطبية.مما يجعلها خيارًا جذابًا للمصنعين الذين يبحثون عن آلة فحص بصري آلي من نوعية عالية.
يأتي منتج آلة الفحص البصري الآلي مع الدعم التقني الشامل والخدمات لضمان الأداء الأمثل والحد الأدنى من وقت التوقف.فريقنا من الفنيين ذوي الخبرة متاح لتوفير خدمات التثبيت والتدريب للحصول على النظام الخاص بك وتشغيل بسرعة وكفاءةكما نقدم دعمًا تقنيًا مستمرًا وخدمات صيانة لمعالجة أي مشاكل أو مخاوف قد تنشأ. تشمل خدماتنا:
هدفنا هو تزويدك بأعلى مستوى من الدعم الفني والخدمة لضمان أن يعمل منتج آلة الفحص البصري الآلي الخاص بك بأقصى كفاءة.
تغليف المنتج:
آلة الفحص البصري الآلي معبأة بعناية لضمان التسليم الآمن.
الشحن:
يتم شحن الطرد من خلال خدمة شحن ذات سمعة طيبة لضمان التسليم في الوقت المناسب والآمن. سيتم تسليم الطرد إلى العنوان المقدم أثناء عملية الطلب.
الجواب: اسم العلامة التجارية لهذه الآلة هو Mento.
س: أين يتم تصنيع آلة الفحص البصري الآلي هذه؟
الجواب: هذه الآلة مصنوعة في دونغغوان، الصين.
س: ما هي الشهادات التي تمتلكها آلة الفحص البصري الآلي؟
الجواب: هذه الآلة لديها شهادات ISO9001 و ISO14001.
س: ما هو الحد الأدنى للكمية الطلبية لهذه آلة الفحص البصري الآلي؟
الجواب: الحد الأدنى لكمية الطلب لهذه الآلة هو 1.
س: ما هو وقت التسليم لهذه الآلة الآلية للتفتيش البصري؟
الجواب: وقت التسليم لهذه الآلة هو أسبوع واحد.
س: ما هي شروط الدفع لهذه الآلة الآلية للتفتيش البصري؟
ج: شروط الدفع لهذه الآلة على الإنترنت.
س: ما هي قدرة التوريد لهذه آلة الفحص البصري الآلي؟
الجواب: قدرة التوريد لهذه الآلة هي 1000 في الشهر.
س: هل سعر آلة الفحص البصري الآلي قابل للتفاوض؟
ج: نعم، سعر هذه الآلة قابل للتفاوض.
