تفاصيل المنتج
مكان المنشأ: (دونغغوان)
اسم العلامة التجارية: MENTO
إصدار الشهادات: FCC.ROHS,CCC

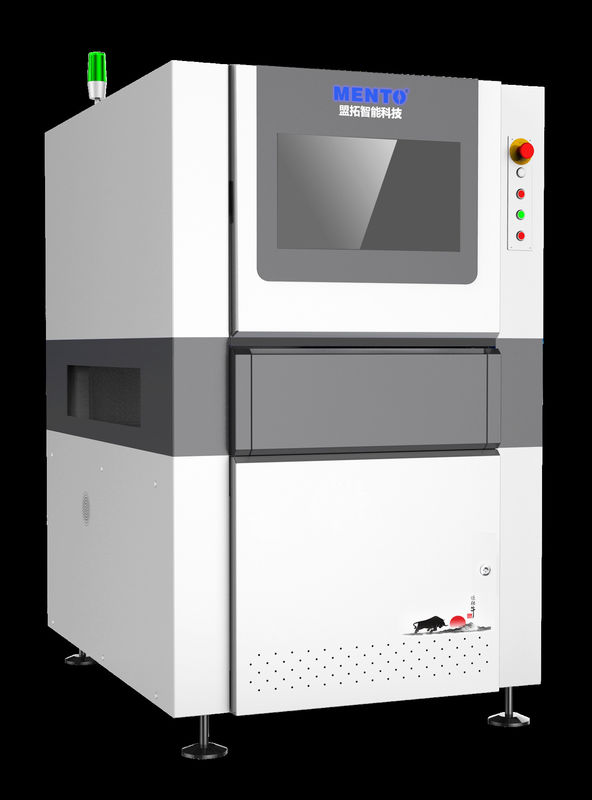

رقم الموديل: K3412
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
وقت التسليم: 30 يوم عمل
القدرة على العرض: 1000 قطعة / م
حجم ثنائي الفينيل متعدد الكلور: |
الحد الأقصى 510mm*510mm |
نوع الفحص: |
الآلي |
مصدر الضوء: |
مصباح LED |
سرعة التفتيش: |
1000 مم / ثانية |
نظام الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
القرار: |
5 ميكرومتر |
نظام الإضاءة: |
مصباح LED |
طريقة المحاذاة: |
محاذاة تلقائية |
إضاءة: |
RGB LED |
دقة التفتيش: |
± 5 ميكرومتر |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
AOI: |
الآلي |
نظام التشغيل: |
ويندوز 7 |
البعد: |
L*W*H: 1200mm*1200mm*1700mm |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سمك اللوحة: |
0.5 مم - 5 مم |
مجال الرؤية: |
20 مم * 20 مم |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة الفحص: |
الإسقاط ثلاثي الأبعاد |
البرمجيات: |
برنامج تفتيش 3D AOI |
حجم ثنائي الفينيل متعدد الكلور: |
الحد الأقصى 510mm*510mm |
نوع الفحص: |
الآلي |
مصدر الضوء: |
مصباح LED |
سرعة التفتيش: |
1000 مم / ثانية |
نظام الكاميرا: |
كاميرا رقمية ثلاثية الأبعاد |
القرار: |
5 ميكرومتر |
نظام الإضاءة: |
مصباح LED |
طريقة المحاذاة: |
محاذاة تلقائية |
إضاءة: |
RGB LED |
دقة التفتيش: |
± 5 ميكرومتر |
إمدادات الطاقة: |
تيار متردد 220 فولت ، 50/60 هرتز |
AOI: |
الآلي |
نظام التشغيل: |
ويندوز 7 |
البعد: |
L*W*H: 1200mm*1200mm*1700mm |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
سمك اللوحة: |
0.5 مم - 5 مم |
مجال الرؤية: |
20 مم * 20 مم |
أنواع التفتيش: |
وصلة لحام، مكون، عيب |
طريقة الفحص: |
الإسقاط ثلاثي الأبعاد |
البرمجيات: |
برنامج تفتيش 3D AOI |
تكنولوجيا AOI لدينا
يمكن أن توفر القوى العاملة، والحد من الخسائر وخفض التكاليف
تحسين جودة المنتجات وتعزيز القدرة التنافسية
زيادة أرباح الشركات
[المزايا الرئيسية والتقنيات]
نظام معالجة الصور عالي الدقة
1الكاميرات الصناعية الملونة عالية السرعة ذات معدل إطار فائق 5 ميجابايت و 12 ميجابايت، جنبا إلى جنب مع العدسات الهوائية الهوائية ذات القطر الكبير، لديها تشويه منخفض، لا يوجد تشويش، عمق مجال كبير،ومتوافق مع وضوح الصورة المكونات العالية والمنخفضة.
2يمكن تكوين التصوير عالي الدقة بقرارات مختلفة مثل 8um، 10um، 15um، إلخ لجعل العيوب الدقيقة غير مرئية.
3تكنولوجيا المعايرة الدقيقة لديها وظائف تصحيح مجال الرؤية المسطح ، تصحيح تشويه العدسة ،وتصحيح أخطاء التثبيت لتحقيق قياسات ذات أبعاد عالية الدقة.
4مصدر الضوء متعدد الزوايا يسلط الضوء على مفاصل اللحام وشاشة الحرير وغيرها من الميزات. مجهز بمحكم تيار ثابت لضمان استمرارية سطوع مصدر الضوء.
نطاق التطبيق
فحص مفاصل اللحام والأجهزة المثبتة
الخصائص
1سرعة عالية، وقت معالجة FOV واحد هو حوالي 350ms
2مكافحة التداخل، دقة عالية، نطاق واسع
3مصدر الضوء RGB يدمج معلومات 2D بسلاسة لتعزيز دقة الحكم
4.تصوير الارتفاع ثلاثي الأبعاد ، والذي يمكن أن يعرض بيانات RGB ثلاثية الأبعاد وخرائط الحرارة للارتفاع
المعلم التقني
| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | مُغفل، إفراط في اللحام، عدم كفاية اللحام، جسر اللحام، إزالة البستة اللحامية، خلل في الشكل، تحويل |
| طريقة المسح | توقف و إذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا تحويل المرحلة في الشبكة للقضاء على الظلال ونظام إضاءة مصدر ضوء ثلاثي الأبعاد بأربعة اتجاهات | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي جي، وحدة المعالجة المركزية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
[مفتوحة AI أدوات التعلم العميق]
ويمكن تدريبها واختبارها وفقًا لمتطلبات العملاء ، ويمكن لنموذج البيانات الضخمة تحديد NG / OK تلقائيًا دون إعادة ضبط الأخطاء يدويًا ، مما يحسن بسهولة معدل المرور.
مجموعة متنوعة من خوارزميات التعلم العميق لحل مهام الكشف المعقدة بفعالية.
خوارزميات معالجة الصور الغنية لتلبية معظم مهام الكشف والقياس.
