Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
تفاصيل المنتج
Place of Origin: China dongguan
اسم العلامة التجارية: Mento
إصدار الشهادات: ISO9001/ISO14001
Model Number: K3412
شروط الدفع والشحن
Minimum Order Quantity: 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: العرض 1000 مم × العمق 1380 مم × الارتفاع 1600 مم (بدون القدم 100 ± 20 مم)
Delivery Time: 3 week
Supply Ability: 1000/month
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
البرمجيات: |
واجهة مستخدم بديهية |
الوزن: |
1100 كجم |
طريقة المحاذاة: |
محاذاة تلقائية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
أوبونتو |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
طريقة الفحص: |
التفتيش ثلاثي الأبعاد |
إضاءة: |
RGB LED |
البرمجيات: |
واجهة مستخدم بديهية |
الوزن: |
1100 كجم |
طريقة المحاذاة: |
محاذاة تلقائية |
منطقة التفتيش: |
يصل إلى 510 × 510 ملم |
نظام التشغيل: |
أوبونتو |
البعد: |
الطول 1000 × العرض 1380 × الارتفاع 1600 ملم |
نطاق التطبيق
فحص مفاصل اللحام والأجهزة المثبتة
الخصائص
1سرعة عالية، وقت معالجة FOV واحد هو حوالي 350ms
2مكافحة التداخل، دقة عالية، نطاق واسع
3مصدر الضوء RGB يدمج معلومات 2D بسلاسة لتعزيز دقة الحكم
4.تصوير الارتفاع ثلاثي الأبعاد ، والذي يمكن أن يعرض بيانات RGB ثلاثية الأبعاد وخرائط الحرارة للارتفاع
المعلم التقني

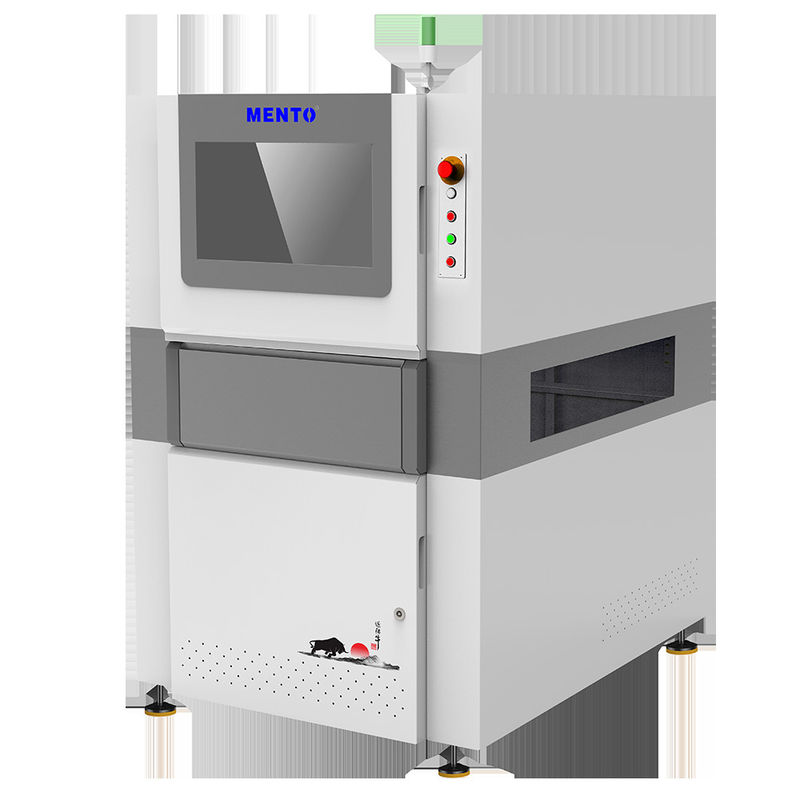

| نموذج الجهاز | K3412 | |
| قدرة الكشف | عناصر الكشف | مُغفل، إفراط في اللحام، عدم كفاية اللحام، جسر اللحام، إزالة البستة اللحامية، خلل في الشكل، تحويل |
| طريقة المسح | توقف و إذهب | |
| النظام البصري | الكاميرا | كاميرا صناعية ملونة عالية السرعة |
| مصدر الضوء | 4 مصدر ضوء DLP (تكنولوجيا تحويل المرحلة الرسومية) ومصدر ضوء أحمر وأخضر وأزرق (RGB) | |
| القرار | 10μm و 15um (اختياري) | |
| أداء الكشف | دقة الارتفاع (وحدة المعايرة) | 1μm (باستخدام كتلة معايرة قياسية) |
| إمكانية تكرار الحجم | < 1% (كتلة التحقق القياسية، 3Sigma) | |
| الحد الأقصى لقيمة تعويض ثني الصفائح | ± 3 ملم | |
| قدرة الكشف عن GRR | < 10% عند 6o ((+ 50% التسامح، دقة 5μm) | |
| الحد الأقصى لارتفاع الكشف | 20 ملم/40 ملم | |
| حل لمشكلة الظل | تكنولوجيا تحويل المرحلة في الشبكة للقضاء على الظلال ونظام إضاءة مصدر ضوء ثلاثي الأبعاد بأربعة اتجاهات | |
| طريقة تعويض طلاء الانحناء في الوقت الحقيقي | تعويض انحناء الصفيحة (Z-Tracking + Pad Referencing) | |
| شاشة الاختبار | الألوان (صور ثلاثية الأبعاد و 2D معًا) | |
| معدات القيادة | محرك الخدمة + دليل المسمار | |
| سرعة التحرك | 800 ملم/ثانية | |
| الحد الأدنى لحجم المنتج القابل للقياس | 50ملم×50ملم | |
| الحجم القابل للقياس الأقصى للمنتج | 400ملم × 500ملم | |
| سمك PCB | 0.5~6ملم | |
| تعديل عرض المسار | ضبط عرض تلقائي، ضبط عرض يدوي | |
| نقل/تثبيت لوحات الدوائر | ربط الحزام الحامل / المشبك الهوائي | |
| اتجاه النقل | من اليسار إلى اليمين، من اليمين إلى اليسار | |
| ارتفاع المدار | 900±20ملم | |
| تكوين الحاسوب | الحاسوب الرئيسي | وحدة المعالجة المركزية: إنتل آي 5، ذاكرة الوصول العشوائي: دي دي آر 4-16 جي جي، وحدة المعالجة المركزية: جي تي إكس 1660-6 جيجا بايت، وحدة القرص الصلب: 250 جيجا بايت، وحدة القرص الصلب: 2 تي |
| الشاشة | 22"LED | |
| نظام تشغيل | أوبونتو | |
| المعلمات | الحجم الكلي | W1000xD1380xH1600mm (باستثناء ضوء الإنذار) |
| الوزن | 1100 كجم | |
| مصدر الطاقة | AC220V/50~60Hz/2000W | |
| ضغط الهواء | 0.5Mpa | |
| تنسيقات المدخلات المدعومة من البرمجيات | دعم تنسيق Gerber (274X) ، ODB++ | |
| المتطلبات البيئية | درجة الحرارة: 5~40°C، الرطوبة النسبية: 25%~80% (بدون صقيع) | |
| الاتصالات بين المعدات في المجموعة السابقة والجزئية | واجهة SMEMA القياسية | |
إحدى التقنيات الأساسية التي نفخر بها هي نظام معالجة الصور عالي الدقةتم تصميم نظامنا لتلبية احتياجات الشركات التي تتطلب التفتيش البصري الدقيق والدقيق.
يتكون النظام من كاميرات عالية جداً معدل الإطار التي تأتي في حجمين: 5MP و 12MP.لا تعقّبوهذا يعني أن كاميراتنا يمكنها التقاط صور بدقة عالية ومتدنية مع الحد الأدنى من التشوه.
ميزة التصوير عالية الدقة للكاميرات تسمح بتكوينات متعددة. يمكن تكوين نظامنا ليكون لديه دقة 8 أم، 10 أم، 15 أم، وأكثر.هذا يسمح للكشف عن حتى أدنى العيوبمما يسهل على الشركات القضاء عليهم.
تم تجهيز أنظمتنا بتكنولوجيا معايرة دقيقة، مما يضمن أن القياسات الأبعاد التي يقدمها النظام دقيقة للغاية.تكنولوجيا المعايرة لديها ميزات مثل تصحيح مجال الرؤية المسطح، تصحيح تشويه العدسة، وتصحيح أخطاء التثبيت. وهذا يضمن أن يتم تصحيح جميع الصور التي تم التقاطها لأي أخطاء في عملية المعايرة.
وأخيراً، نظامنا مجهز بمصدر ضوء متعدد الزوايا يسلط الضوء على مفاصل اللحام، وشاشة الحرير، وميزات أخرى.يتم تضمين جهاز تحكم للتيار الثابت لضمان الحفاظ على استمرارية سطوع مصدر الضوء.
تم تصميم هذه المعدات لإجراء فحص على مفاصل اللحام والأجهزة المثبتة. وهي أداة أساسية في عملية مراقبة الجودة في صناعات التصنيع الإلكترونية.
تجربة البرمجة السريعة والحد الأدنى مع نظام البرمجة البصرية، والتي تسمح بناء القياسية، وتطبيقات عالية الجودة بسهولة.يمكن التحقق بسرعة من النماذج الأولية، وتجنب الحاجة إلى ترميزات تستغرق وقتا طويلا.
نظامنا لا يحتاج إلى ترميز للتفتيش البصري، حيث يمكن دمج الوحدات من خلال نقرة بسيطة من الماوس،تمكين المستخدمين من بناء خوارزميات فحص بصري مشتركة بمرونة تتناسب مع احتياجاتهم.
علاوة على ذلك، يوفر نظامنا حلول سهلة لعمليات التحكم بالحركة. واجهة تحكم بطاقة الحركة لدينا تسهل مجموعة من سيناريوهات التحكم بالحركة المعقدة مع التكوين التفاعلي،بإلغاء شرط الرمز.
يأتي منتج آلة 3D AOI مع الدعم التقني الشامل والخدمات لضمان أقصى أداء وكفاءة.فريقنا من الفنيين ذوي الخبرة متاح لتقديم المساعدة في التثبيت، الإعداد، والتدريب، فضلا عن الصيانة المستمرة وإصلاح الأخطاء.
نحن نقدم أيضا خدمات برمجة مخصصة وتطوير البرمجيات لتنسيق الآلة لاحتياجاتك ومتطلباتك الخاصة.هدفنا هو ضمان حصولك على أعلى مستوى من الدعم والخدمة طوال عمر منتجك.
بالإضافة إلى ذلك، نحن نقدم تحديثات برامج منتظمة وترقية لتحسين وظائفها والحفاظ على جهازك على أحدث التقنيات.فريق خدمة العملاء لدينا دائما متاح للإجابة على أي أسئلة أو مخاوف قد يكون لديك، وتوفير الدعم عن بعد عند الضرورة.
تغليف المنتج:
سيتم تعبئة آلة 3D AOI في صندوق من الورق المقوى مع حشو و حماية كافية لضمان النقل الآمن.سيتم وضع الجهاز بشكل آمن في وسط الصندوق وتحيط بها إدراجات الرغوة وتغليف الفقاعاتسيتم وضع اسم المنتج ورقم النموذج وتعليمات التعامل مع الصندوق
الشحن:
سيتم شحن آلة AOI ثلاثية الأبعاد عبر شركة نقل ذات سمعة طيبة مثل DHL أو FedEx أو UPS. سيتم حساب تكاليف الشحن بناءً على الوجهة ووزن الطرد.سيتم تزويد العميل برقم تتبع لمراقبة حالة شحنتهمقد تختلف أوقات التسليم اعتماداً على الموقع، لكننا سنبذل قصارى جهدنا لضمان التسليم في الوقت المناسب لعملائنا.
س:ما هي علامة تجارية آلة 3D AOI؟
أ:آلة 3D AOI مصنوعة من قبل Mento.
س:ما هو رقم طراز آلة 3D AOI؟
أ:رقم طراز آلة 3D AOI هو K3412.
س:أين يتم تصنيع آلة 3D AOI؟
أ:ويتم تصنيع آلة 3D AOI في دونغغوان، الصين.
س:ما هي الشهادات التي تمتلكها آلة 3D AOI؟
أ:آلة 3D AOI لديها شهادات ISO9001 و ISO14001.
س:ما هي الحد الأدنى لكمية الطلب لجهاز 3D AOI؟
أ:الحد الأدنى لكمية الطلب لجهاز 3D AOI هو 1.
س:ما هو وقت التسليم لجهاز 3D AOI؟
أ:وقت التسليم لجهاز 3D AOI هو 3 أسابيع.
س:ما هي قدرة إمداد آلة 3D AOI؟
أ:قدرة إمداد آلة 3D AOI هي 1000 وحدة شهرياً.
س:هل سعر آلة 3D AOI قابل للتفاوض؟
أ:نعم، سعر آلة 3D AOI قابلة للتفاوض.
